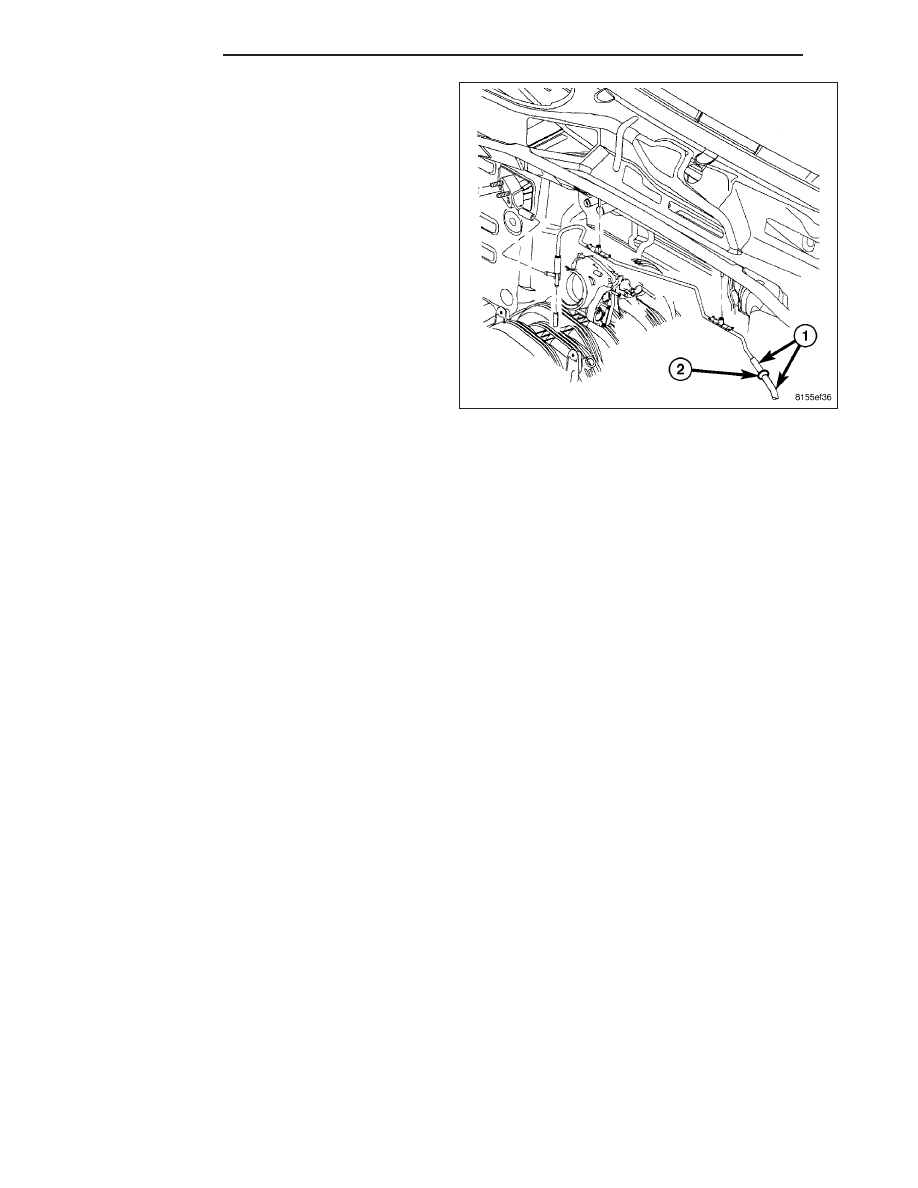

NOTE: LHD 3.7L engine shown in illustration. Die-
sel and RHD models similar.

2. Position the vacuum check valve (2) into the

engine compartment near the dash panel and con-
nect the vacuum supply line connectors (1) to the
check valve.

24 - 50

CONTROLS

KJ

DISTRIBUTION

TABLE OF CONTENTS

page

page

DUCT-DEFROSTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

DUCT-FLOOR DISTRIBUTION

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

DUCT-REAR FLOOR HEAT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

HOUSING-HVAC

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
REMOVAL

HVAC HOUSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
AIR INLET HOUSING . . . . . . . . . . . . . . . . . . . . . . . . 57

DISASSEMBLY

HVAC HOUSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
AIR INLET HOUSING . . . . . . . . . . . . . . . . . . . . . . . . 64

ASSEMBLY

HVAC HOUSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
AIR INLET HOUSING . . . . . . . . . . . . . . . . . . . . . . . . 69

INSTALLATION

HVAC HOUSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
AIR INLET HOUSING . . . . . . . . . . . . . . . . . . . . . . . . 71

MOTOR-BLOWER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
DIAGNOSIS AND TESTING

BLOWER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

OUTLET-AIR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

KJ

DISTRIBUTION

24 - 51

DUCT-DEFROSTER

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in an accidental airbag deployment and possible personal injury or
death.

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage
during this service procedure.

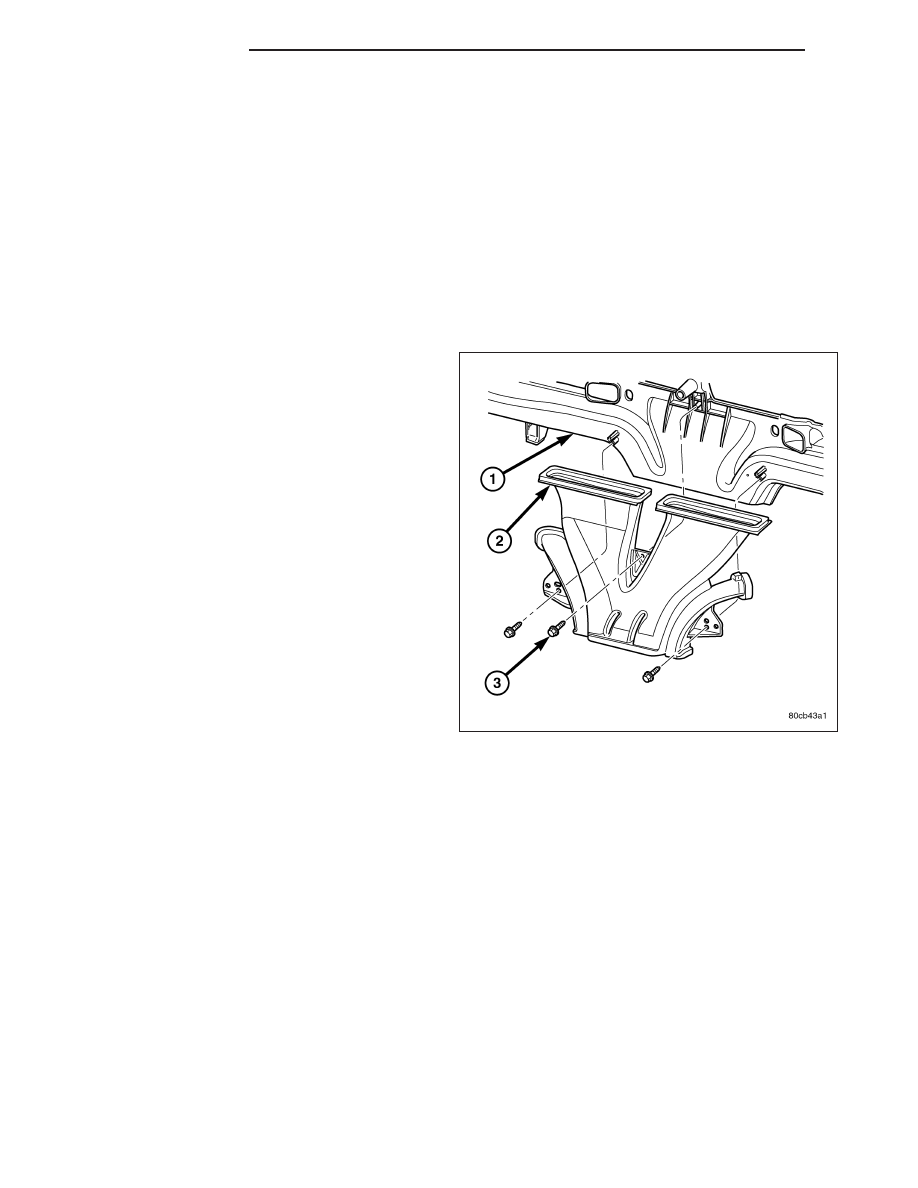

NOTE: LHD model shown in illustration. RHD
model similar.

1. Remove the instrument panel and place it on a

workbench (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

2. Remove the three screws (3) that secure the

defroster duct (2) to the instrument panel (1) and
remove the duct.

24 - 52

DISTRIBUTION

KJ

INSTALLATION

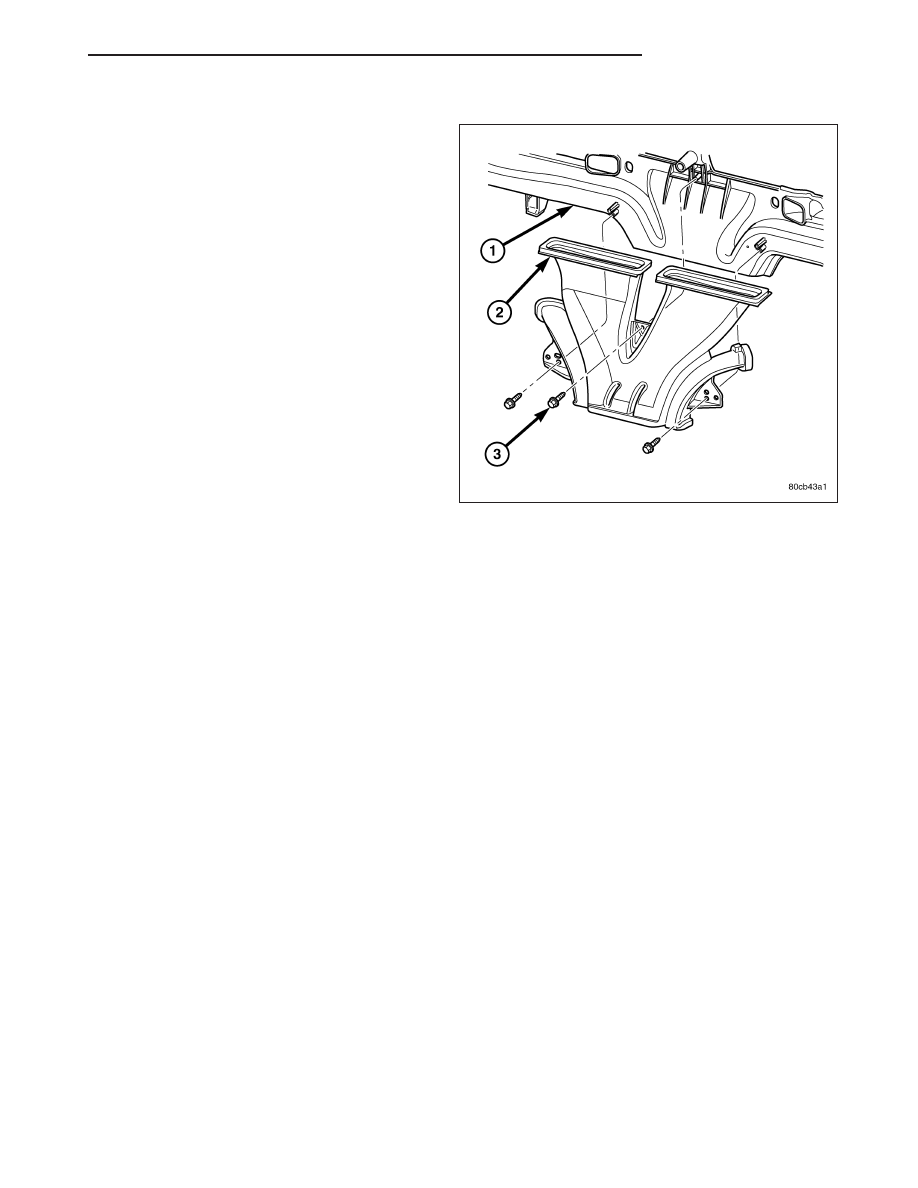

NOTE: LHD model shown in illustration. RHD
model similar.

1. Position the defroster duct (2) into the instrument

panel (1).

2. Install

the

three

screws

(3)

that

secure

the

defroster duct to the instrument panel. Tighten the
screws to 2 N·m (17 in. lbs.).

3. Install the instrument panel (Refer to 23 - BODY/

INSTRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - INSTALLATION).
