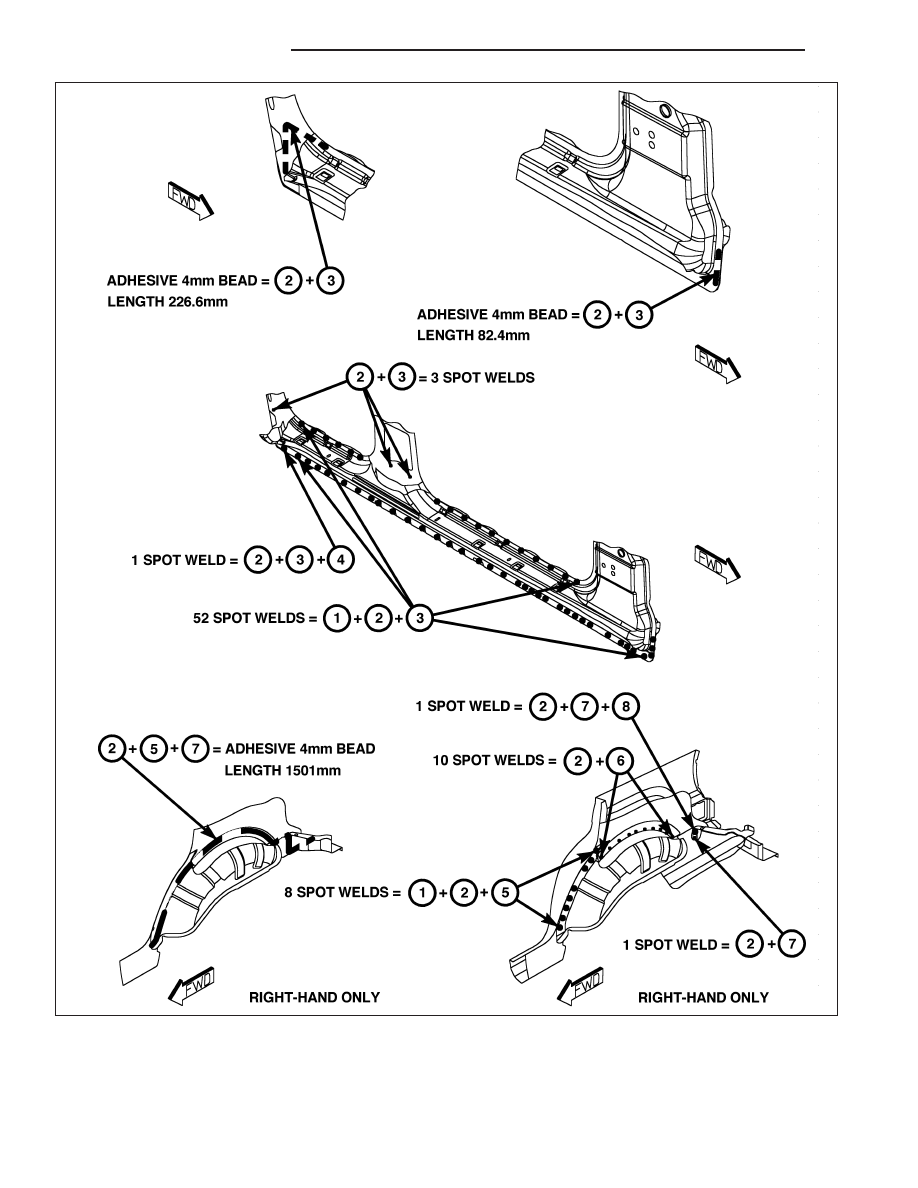

Fig. 73 BODY SIDE SILLS AND REAR WHEELHOUSES

23 - 364

BODY STRUCTURE

KJ

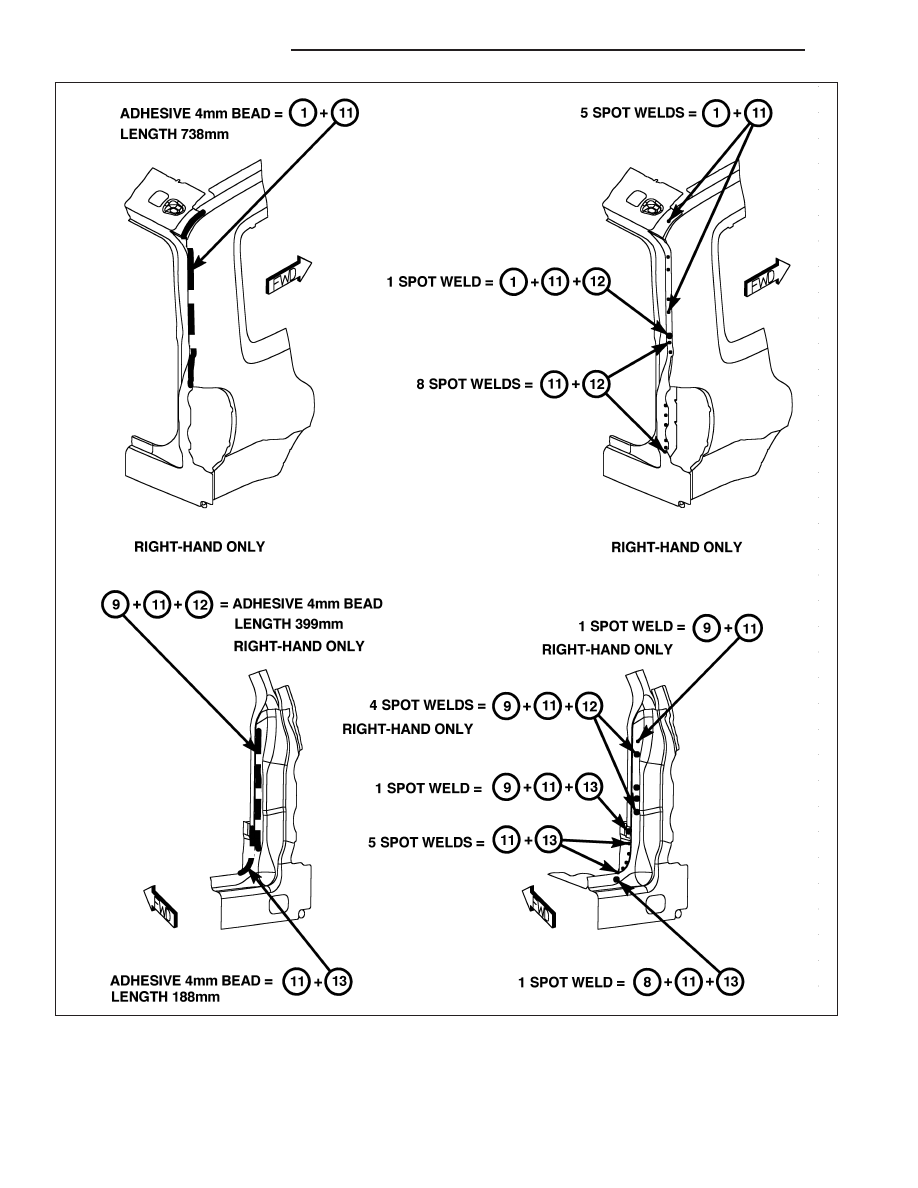

Fig. 74 ROOF HEADER AND WHEELHOUSE WELDS AND ADHESIVE LOCATIONS

KJ

BODY STRUCTURE

23 - 365

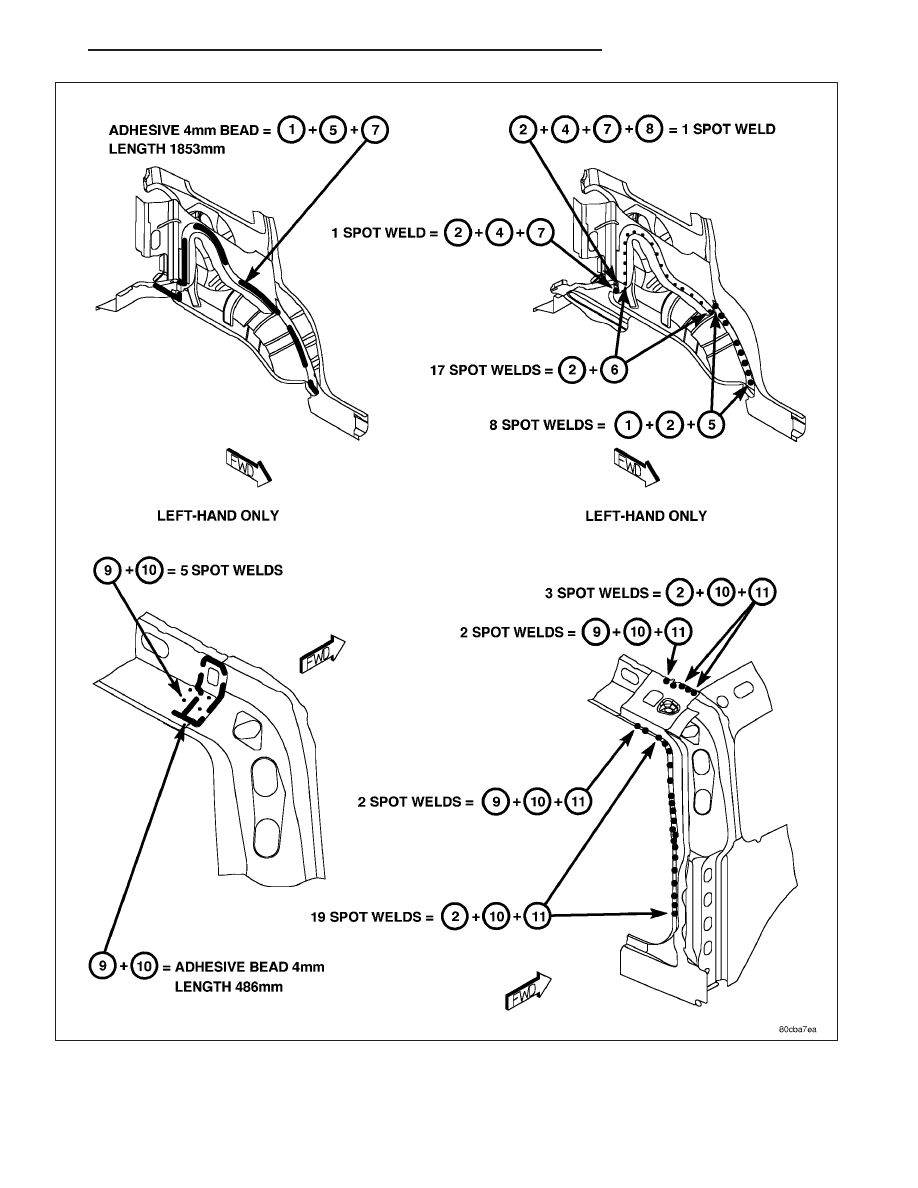

Fig. 75 SWING GATE OPENING PANEL; GATE STRIKER REINFORCEMENT; D-PILLAR REINFORCEMENT

ADHESIVE AND WELD LOCATIONS

23 - 366

BODY STRUCTURE

KJ

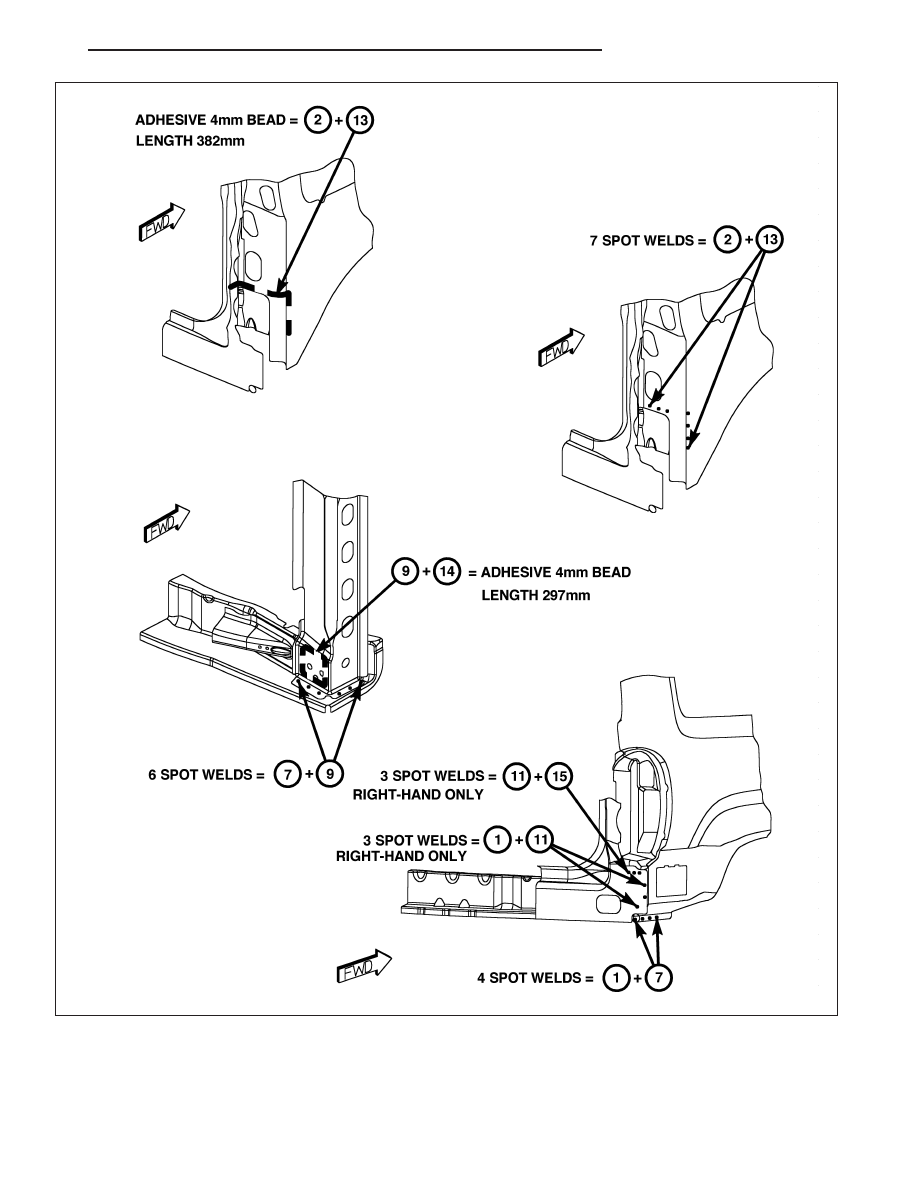

Fig. 76 SWING GATE OPENING PANEL; D-PILLAR LOWER TO FLOOR GUSSET; GATE OPENING

REINFORCEMENT

KJ

BODY STRUCTURE

23 - 367
