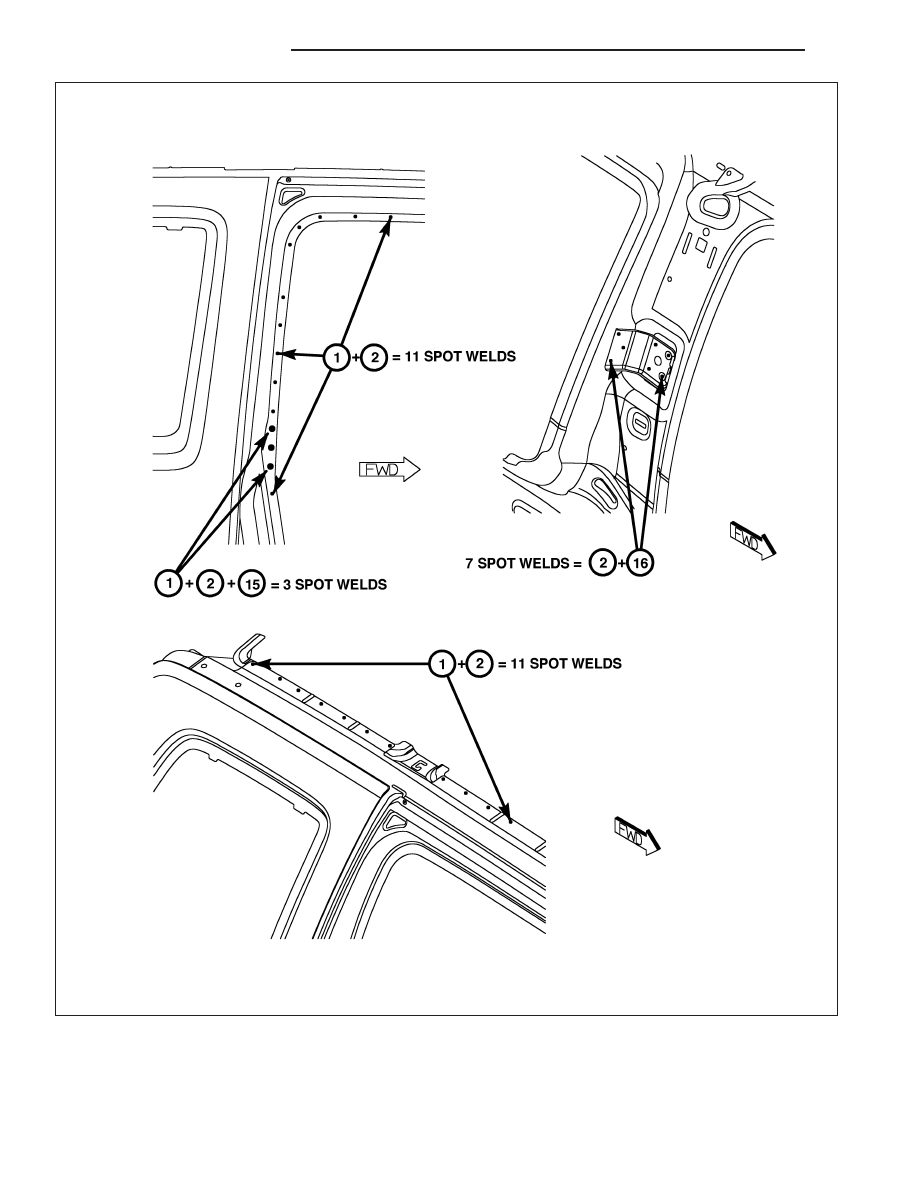

Fig. 57 BODY SIDE PANEL ASSEMBLIES AND C-PILLAR REINFORCEMENT

23 - 348

BODY STRUCTURE

KJ

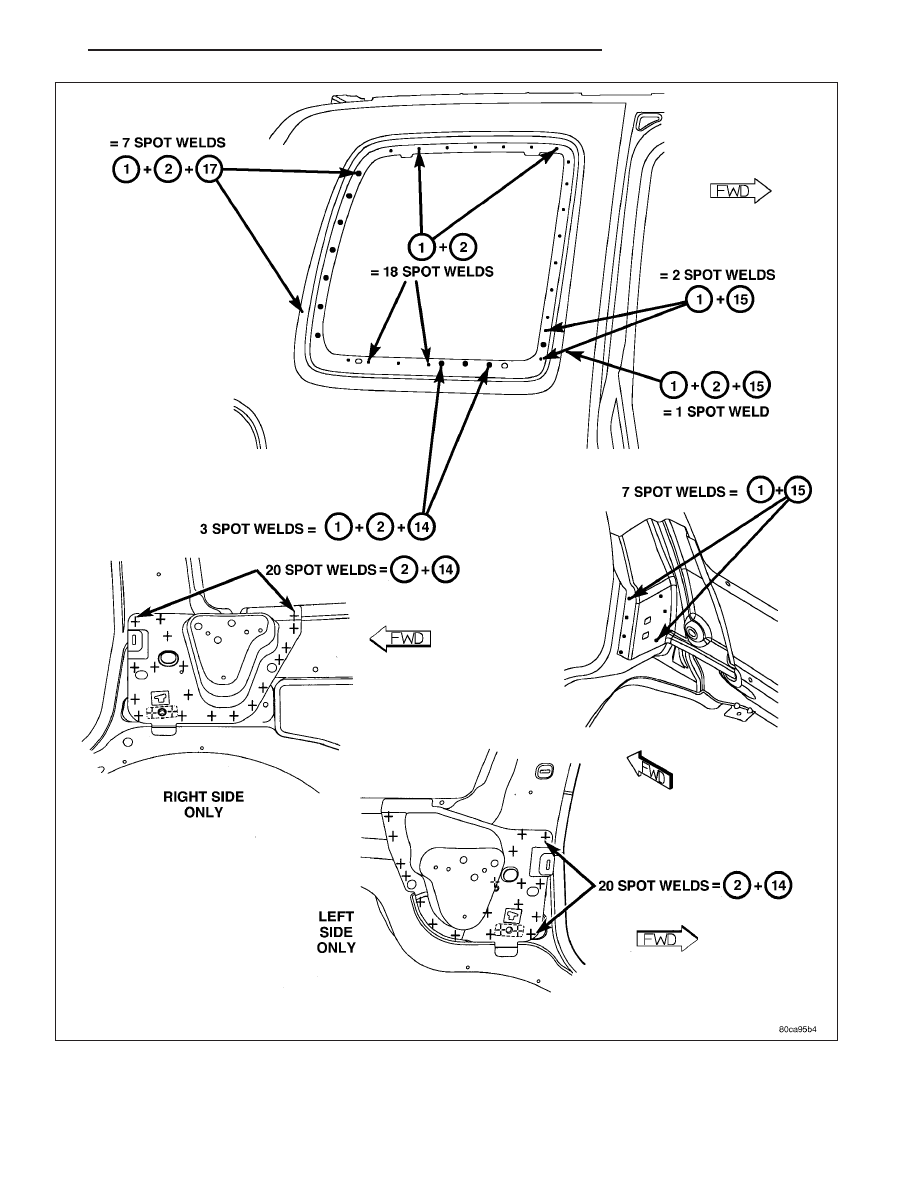

Fig. 58 QUARTER WINDOW OPENING; SEAT BACK ATTACH REINFORCEMENT; C-PILLAR REINFORCEMENT

KJ

BODY STRUCTURE

23 - 349

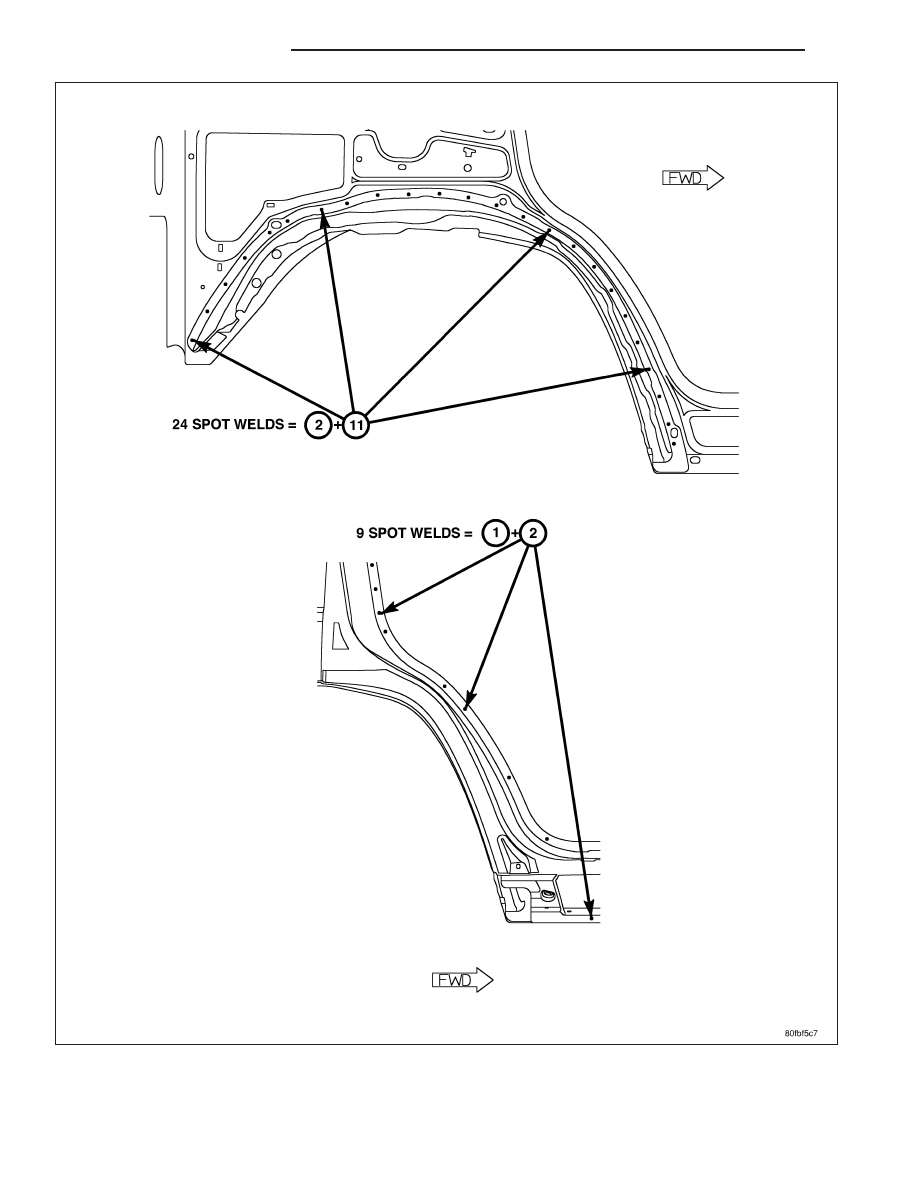

Fig. 59 BODY SIDE PANEL ASSEMBLIES AND OUTER REAR WHEELHOUSES

23 - 350

BODY STRUCTURE

KJ

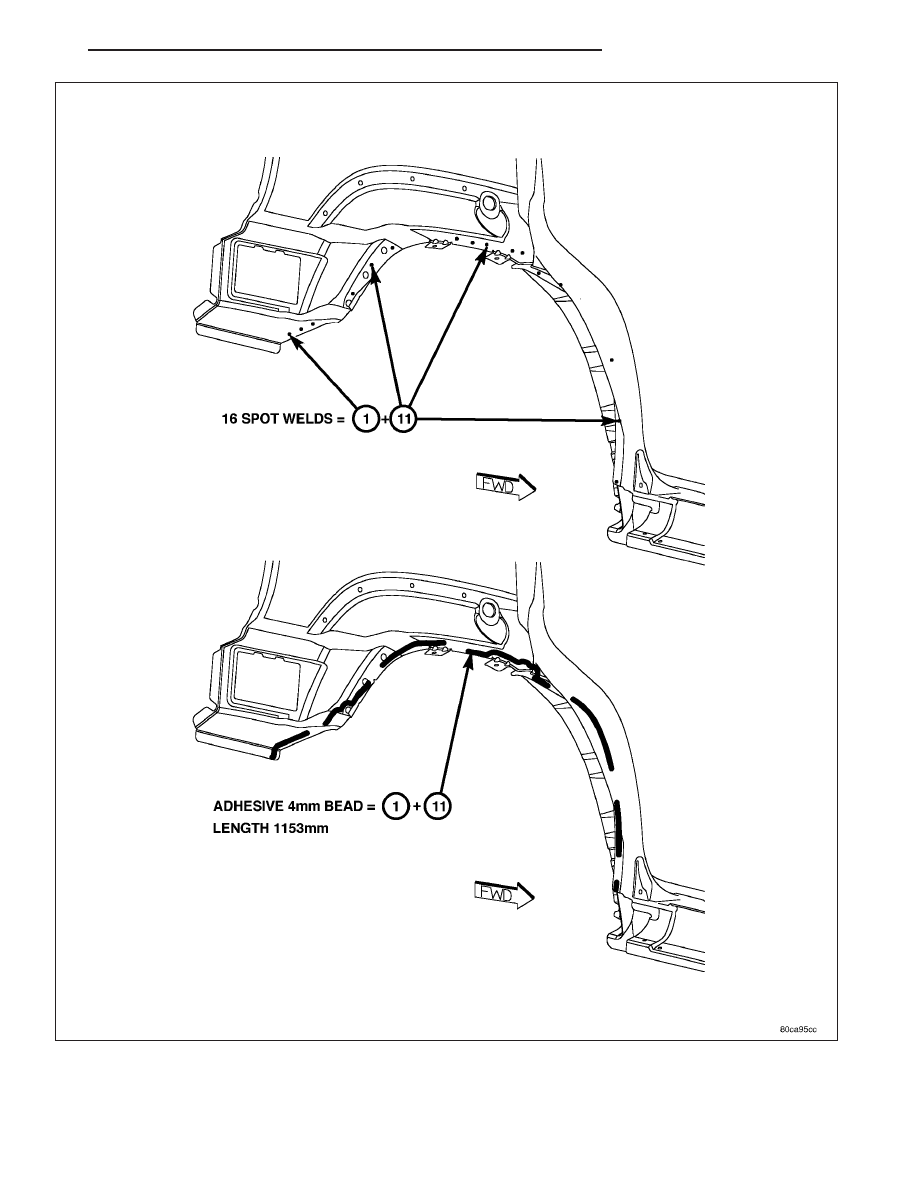

Fig. 60 OUTER REAR WHEELHOUSE WELDS AND ADHESIVE LOCATIONS

KJ

BODY STRUCTURE

23 - 351
