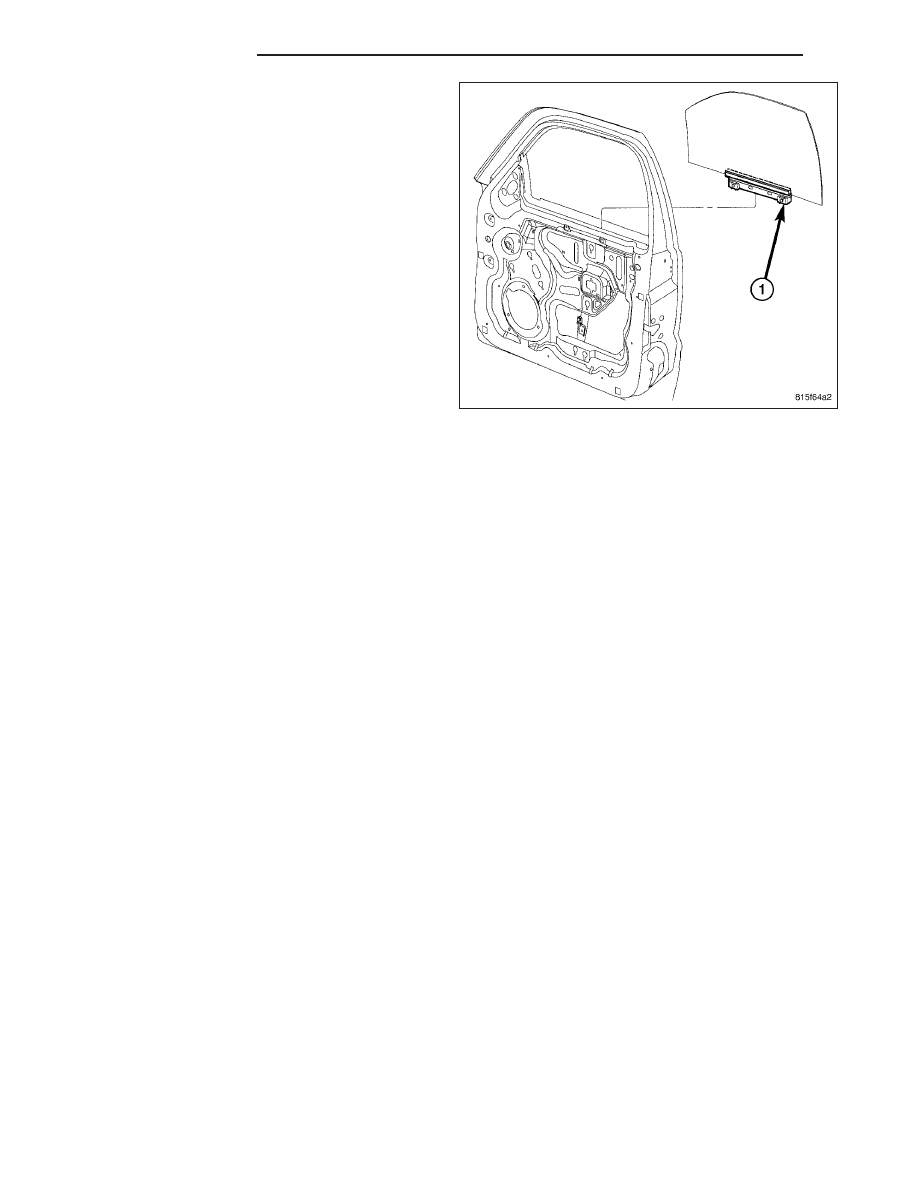

3. Install the door glass. (Refer to 23 - BODY/DOOR -

FRONT/DOOR GLASS - INSTALLATION)

23 - 44

DOOR - FRONT

KJ

HINGE

REMOVAL

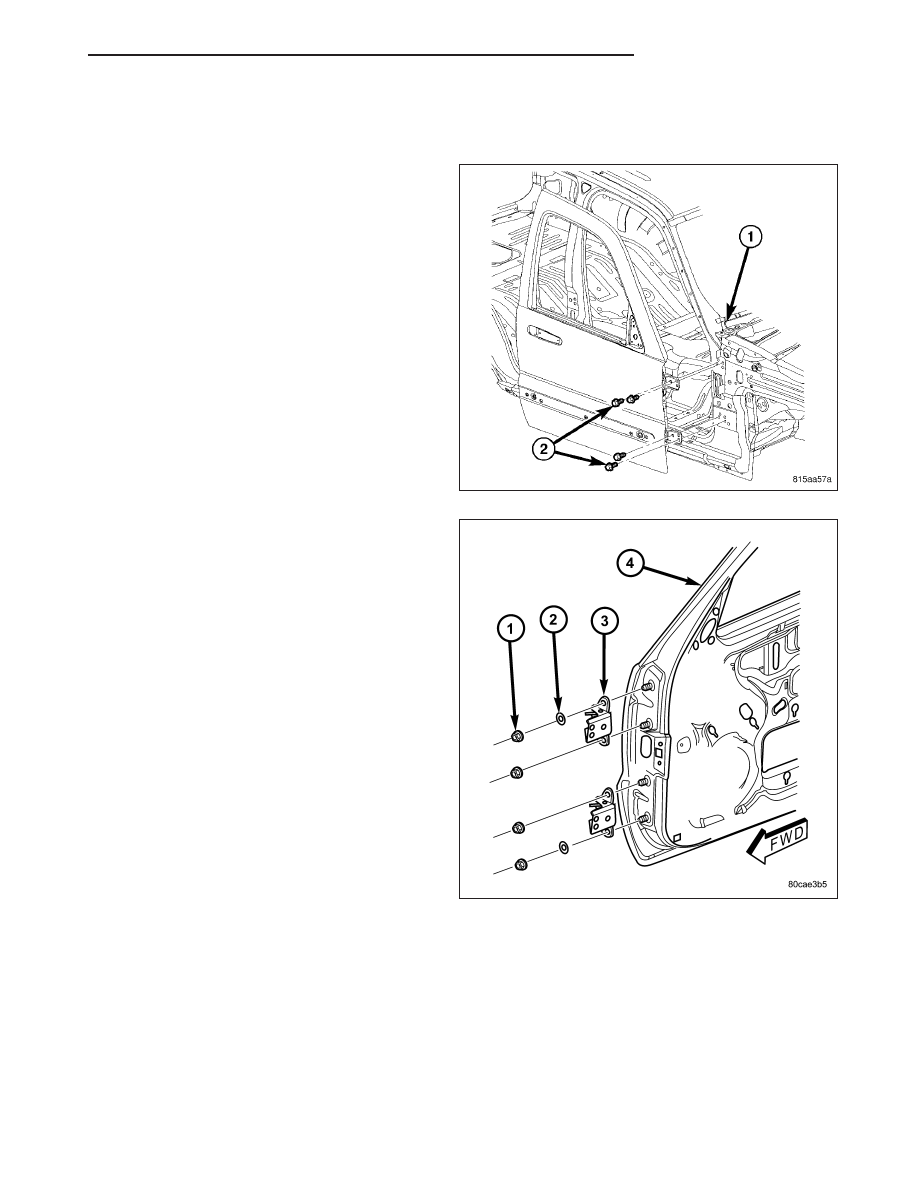

1. Remove the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

2. Using a grease pencil or equivalent, mark the loca-

tion of the door hinges (3) on the front door.

NOTE: The epoxy bonded washers (2) do not need
to be separated from the door hinges. If the wash-
ers are removed, the door may need to be read-
justed.

3. Remove the four nuts (1) that secure the front door

hinges to the door and remove the hinges.

4. If required, remove the washers (2) from the front

door hinges.

KJ

DOOR - FRONT

23 - 45

INSTALLATION

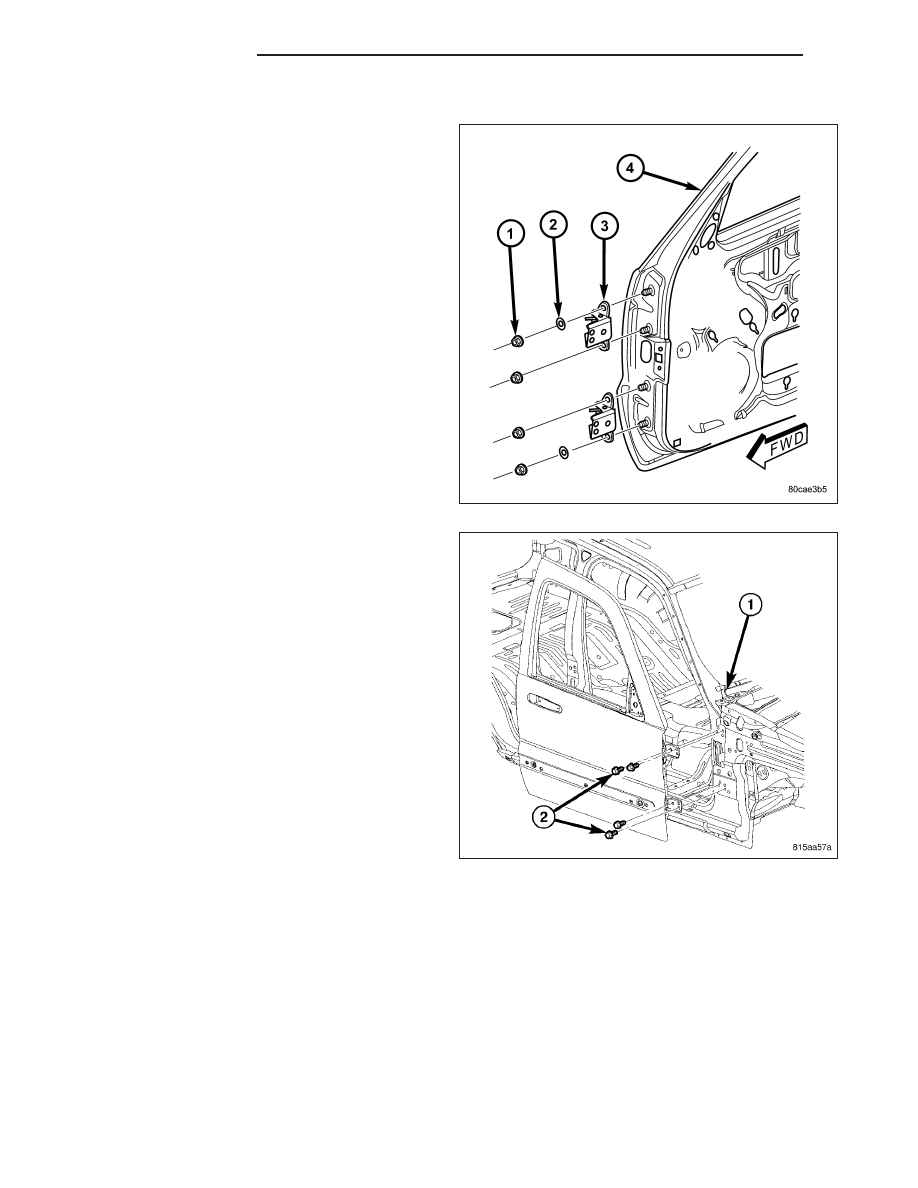

1. Position the front door hinges onto the door.

NOTE: If the epoxy bonded washers are separated
from the door hinges, the door may need to be
adjusted.

2. If removed, install the epoxy bonded washers (2).

3. Loosely install the nuts (1) that secure the hinges

to the front door.

4. Align the hinges to the door using the reference

marks made during the removal procedure and
tighten the nuts to 28 N·m (21 ft. lbs.).

5. Install the door. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - INSTALLATION)

23 - 46

DOOR - FRONT

KJ

LATCH

REMOVAL

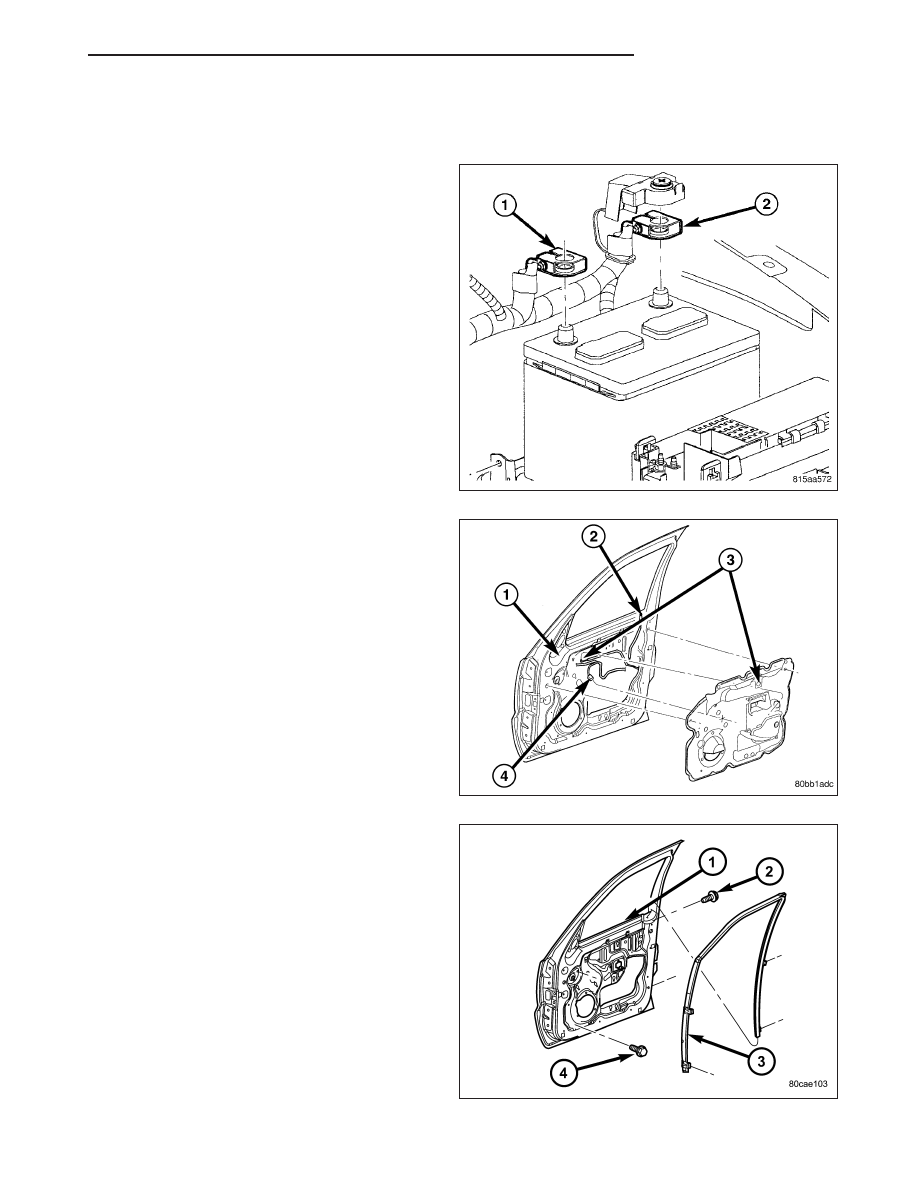

1. Disconnect and isolate the battery negative cable.

2. Remove the waterdam as necessary to gain

access to the latch. (Refer to 23 - BODY/DOOR -
FRONT/WATERDAM - REMOVAL)

3. Remove rear glass run channel bolts (2) and posi-

tion the channel aside.
