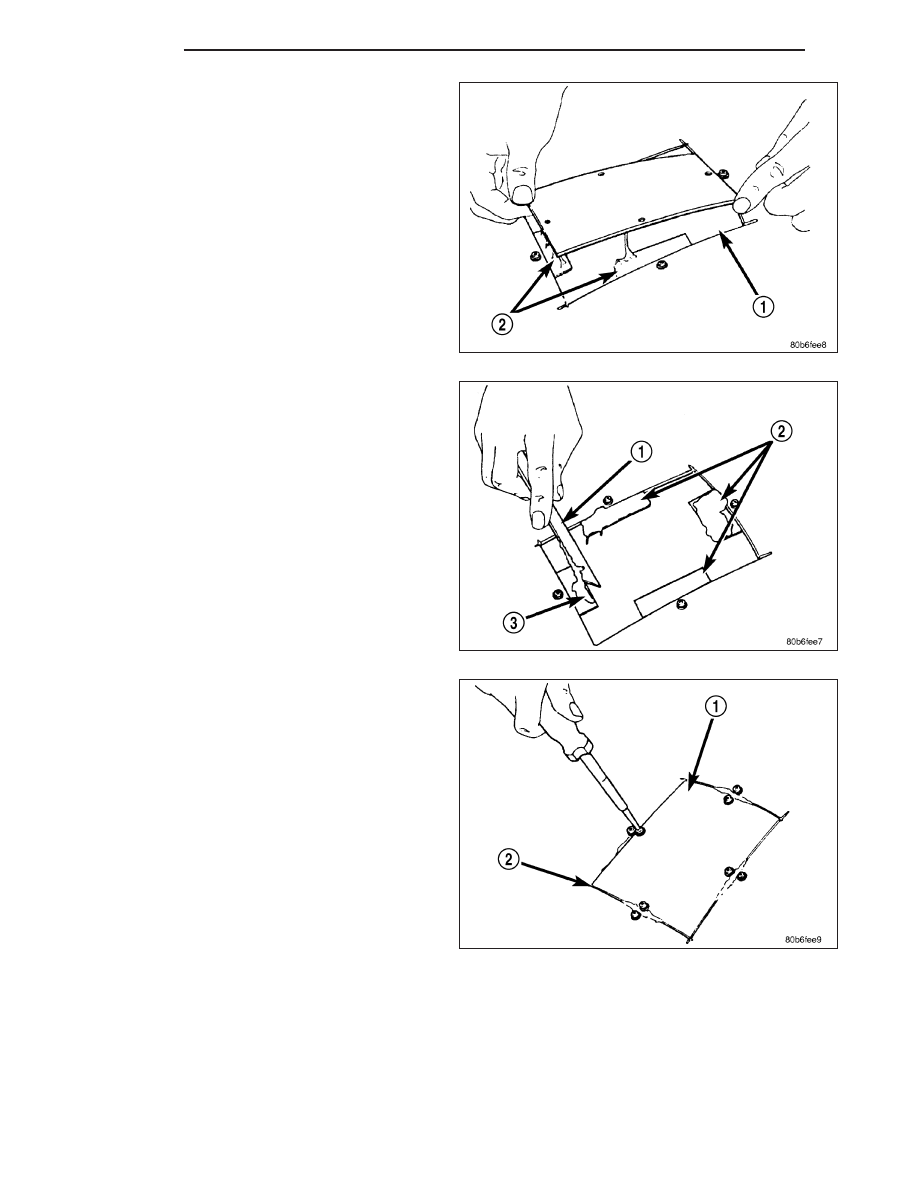

12. Position patch in cutout against support squares

and adjust patch until the gap is equal along all
sides.

13. Drill 3 mm (0.125 in.) holes in the support squares

through the pre-drilled holes in the patch.

14. Apply a coat of adhesive to the exposed ends of

the support squares.

15. Install screws to hold the patch to support

squares. Tighten screws until patch surface is
flush with panel surface.

16. Allow adhesive to cure, and remove all screws.

23 - 12

BODY

KJ

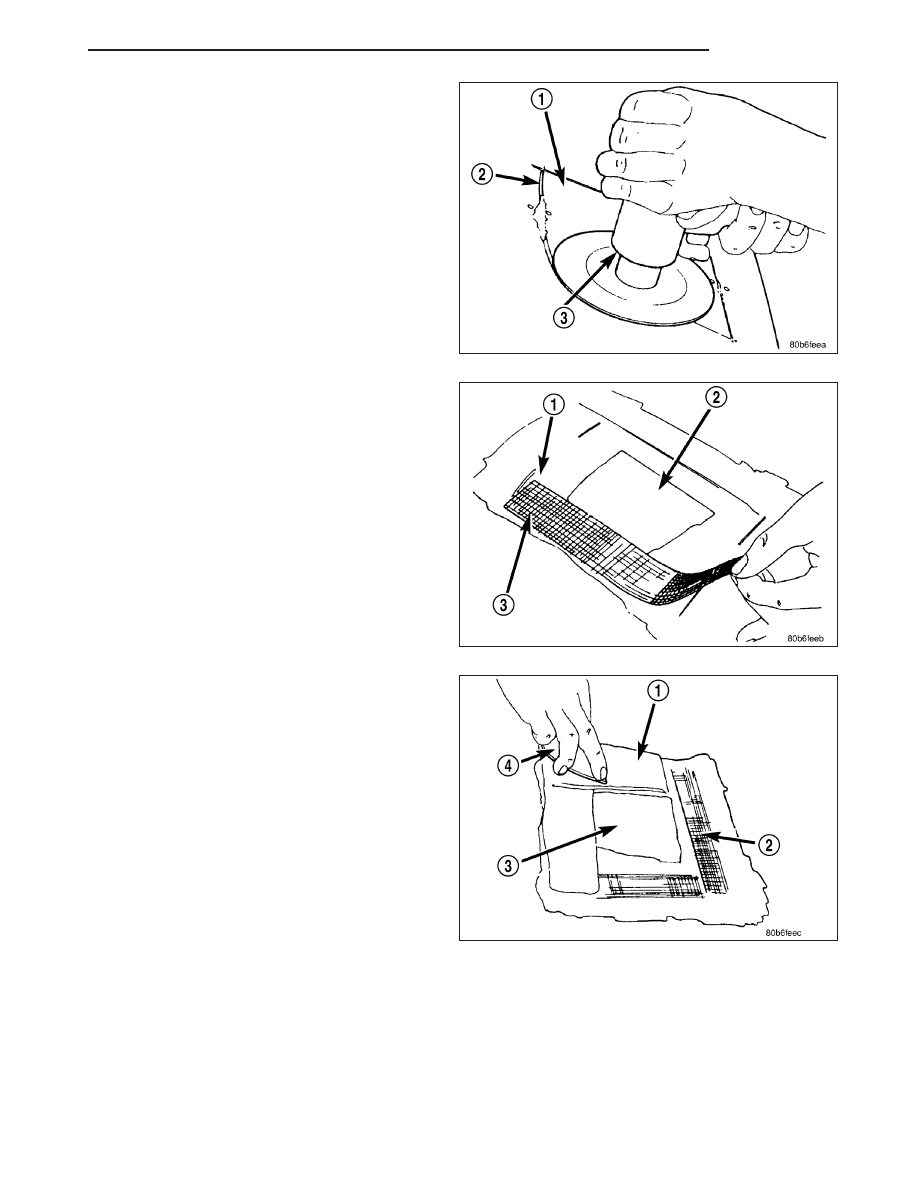

17. Using a 125 mm (5 in.) 24 grit disc grinder, grind

a 50 mm (2 in.) to 75 mm (3 in.) wide and 2 mm
(0.080 in.) deep path across the gaps around the
patch. With compressed air, blow dust from
around patch.

18. Apply adhesive backed nylon mesh (dry wall tape)

over gaps around patch.

19. Mix enough adhesive to cover the entire patch

area.

20. Apply adhesive over the mesh around patch, and

smooth epoxy with a wide spreader to reduce fin-
ish grinding. Use two to three layers of mesh and
adhesive to create a stronger repair.

PATCHED PANEL SURFACING

After patch panel is installed, the patch area can be finished using the same methods as finishing other types of
body panels. If mesh material is exposed in the patched area, grind surface down, and apply a coat of high quality
rigid plastic body filler. Prime, block sand, and paint as required.

KJ

BODY

23 - 13

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fender bolts

12

9

—

Flip-up glass hinge to body bolts

7

—

60

Flip-up glass hinge to glass bolts

10

—

90

Flip-up glass latch nuts

12

9

—

Front door check strap nuts

12

9

—

Front door check strap to A-pillar bolts

12

9

—

Front door glass run channel bolts

9

—

80

Front door hinge to A-pillar bolts

28

21

—

Front door hinge to door nuts

23

17

—

Front door latch adjustment screw

3

—

30

Front door latch screw

11

8

95

Front door latch striker bolts

28

21

—

Front door lock cylinder screw

6

—

55

Front door outside handle nuts

6

—

55

Front door regulator bolts

9

—

80

Front seat back recliner bolts

28

21

—

Front seat bolts/nut

43

32

—

Front seat riser bolts

28

21

—

Front seat track bolts

28

21

—

Grille opening reinforcement

10

—

85

Hood hinge to body bolts

28

21

—

Hood hinge to hood bolts

12

9

—

Hood latch nuts

14

10.5

—

Hood latch support bolts

10

—

85

Instrument panel center support bracket bolts

23

17

—

Instrument panel HVAC nuts/bolts

6

—

55

Instrument panel roll down bolts

54

40

—

Instrument panel top bolts

28

21

—

Outside mirror nuts

7

—

65

Radiator crossmember bolts

10

—

85

Rear door check strap nuts

12

9

—

Rear door check strap to B-pillar bolts

12

9

—

Rear door glass division bar bolt

9

—

80

Rear door glass run channel bolts

9

—

80

Rear door hinge to B-pillar bolts

28

21

—

Rear door hinge to door nuts

23

17

—

Rear door latch adjustment screw

3

—

30

Rear door latch screw

11

8

95

Rear door latch striker bolts

28

21

—

Rear door outside handle nuts

6

—

55

Rear door regulator bolts

9

—

80

23 - 14

BODY

KJ

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Rear seat back hinge bolts

28

21

—

Rear seat latch/lock assembly bolts

28

21

—

Rear seat outboard nuts

43

32

—

Rear seat outer seat cushion leg bolts

35

26

—

Rear view mirror setscrew

1

—

15

Rock rail bolts

23

16.5

200

Roof rack bolts

8

—

75

Side view mirror nuts

7

—

65

Side step nuts/bolts

23

17

—

Steering column coupler bolt

49

36

—

Steering column lower mounting nuts (See CAUTION below).

17

13

—

Steering column upper mounting nuts (See CAUTION below).

17

13

—

Swing gate check strap to pillar bolts

11

8

95

Swing gate check strap nuts

10

—

85

Swing gate exterior handle nuts

6

—

55

Swing gate hinge bolts

31

23

—

Swing gate hinge to D-pillar bolts

31

23

—

Swing gate latch adjustment screw

3

—

30

Swing gate latch screws

11

8

95

Swing gate latch striker bolts

28

21

—

Swing gate lock cylinder screw

6

—

50

Swing gate stabilizer cup bolts

9

—

80

Swing gate stabilizer insert bolts

9

—

80

Washer bottle bolt

10

—

85

CAUTION:

Lower nuts must be installed and tightened first then the upper nuts in order to prevent damage to the capsules.
