BEARINGS AND SEALS

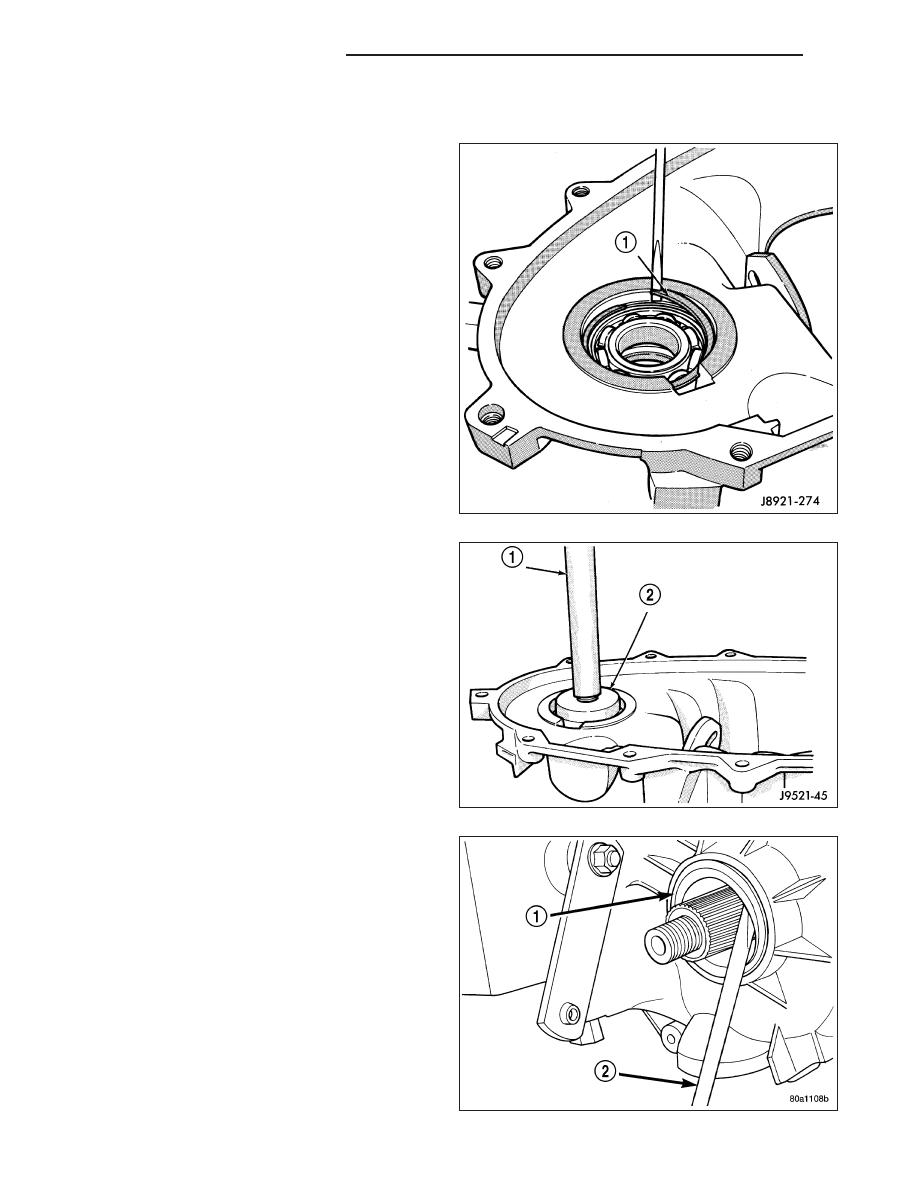

1. Remove snap-ring (1) that retains front output shaft

front bearing in case. Then remove bearing. Use
hammer handle, or hammer and brass punch to
tap bearing out of case.

2. Install new front output shaft front bearing with Tool

Handle C-4171 (1) and Installer 8033-A (2) with the
tapered cone upward.

3. Install front bearing snap-ring.

4. Remove front output shaft seal (1) using an appro-

priate pry tool (2) or slide-hammer mounted screw.

21 - 924

TRANSFER CASE - NV242

KJ

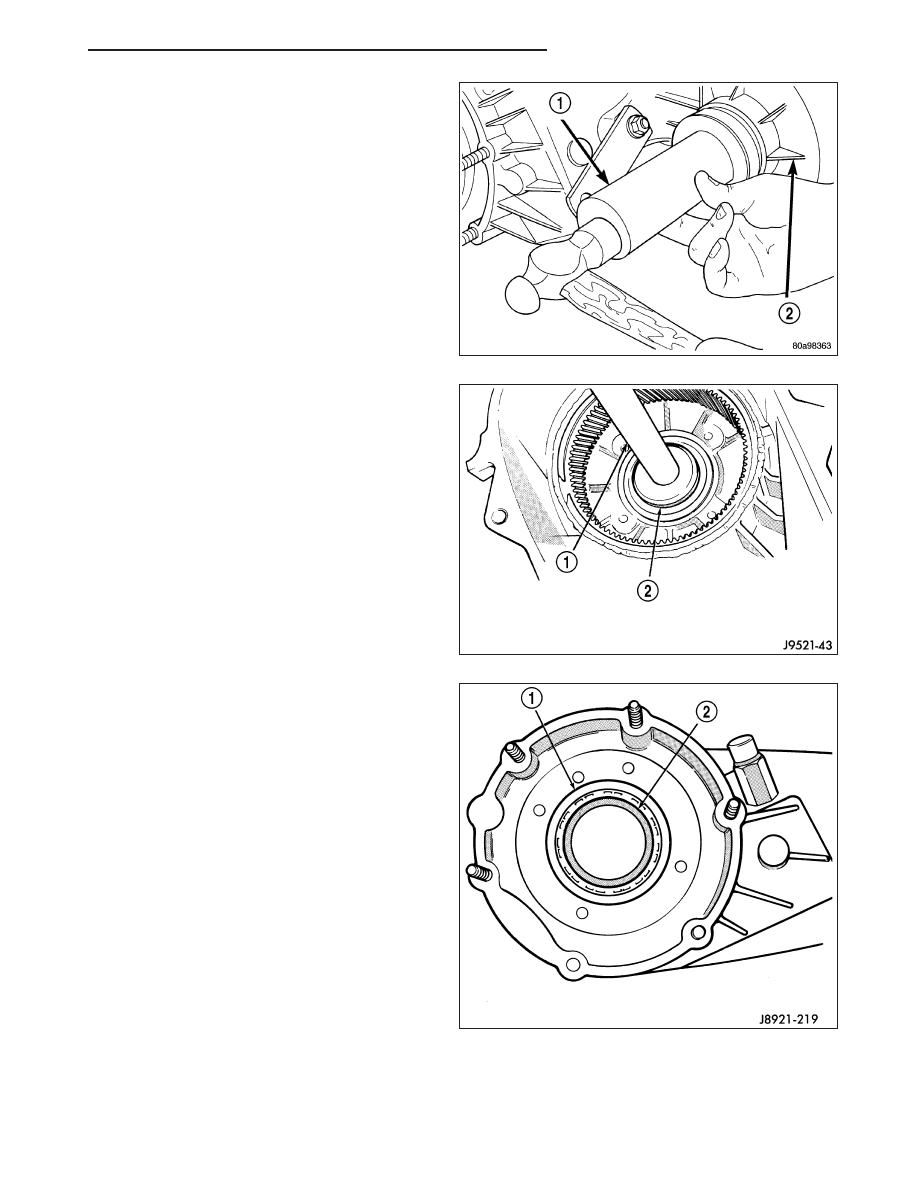

5. Install new front output shaft oil seal with Installer

6952-A (1).

6. Remove input gear bearing with Tool Handle

C-4171 (1) and Remover C-4210 (2).

7. Install snap-ring on new input gear bearing.

8. Install new input gear bearing (2) with Tool Handle

C-4171 and Remover C-4210. Install bearing far
enough to seat snap-ring (1) against case.

KJ

TRANSFER CASE - NV242

21 - 925

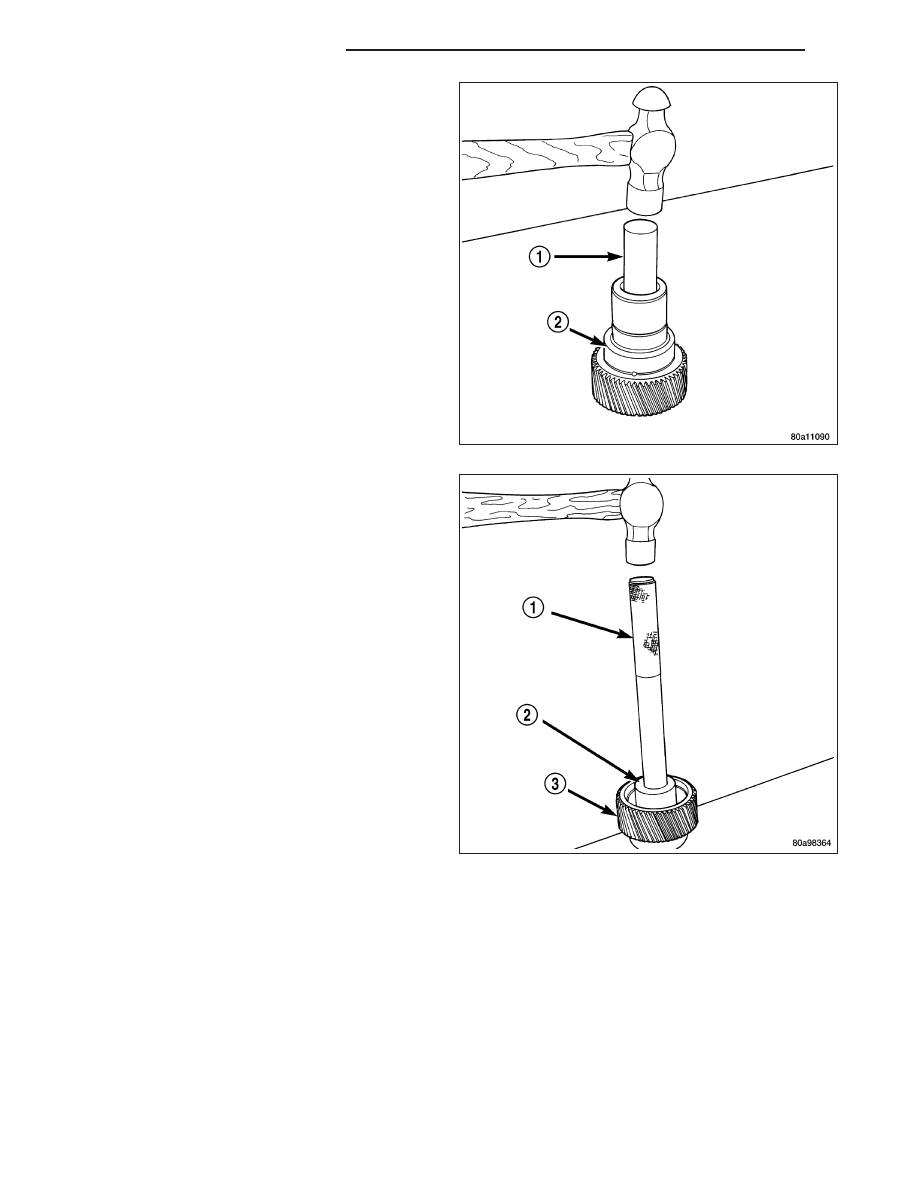

9. Remove the input gear pilot bearing by inserting a

suitably sized drift (1) into the splined end of the
input gear (2) and driving the bearing out with the
drift and a hammer.

10. Install new pilot bearing with Installer 8128 (2)

and Handle C-4171 (1).

21 - 926

TRANSFER CASE - NV242

KJ

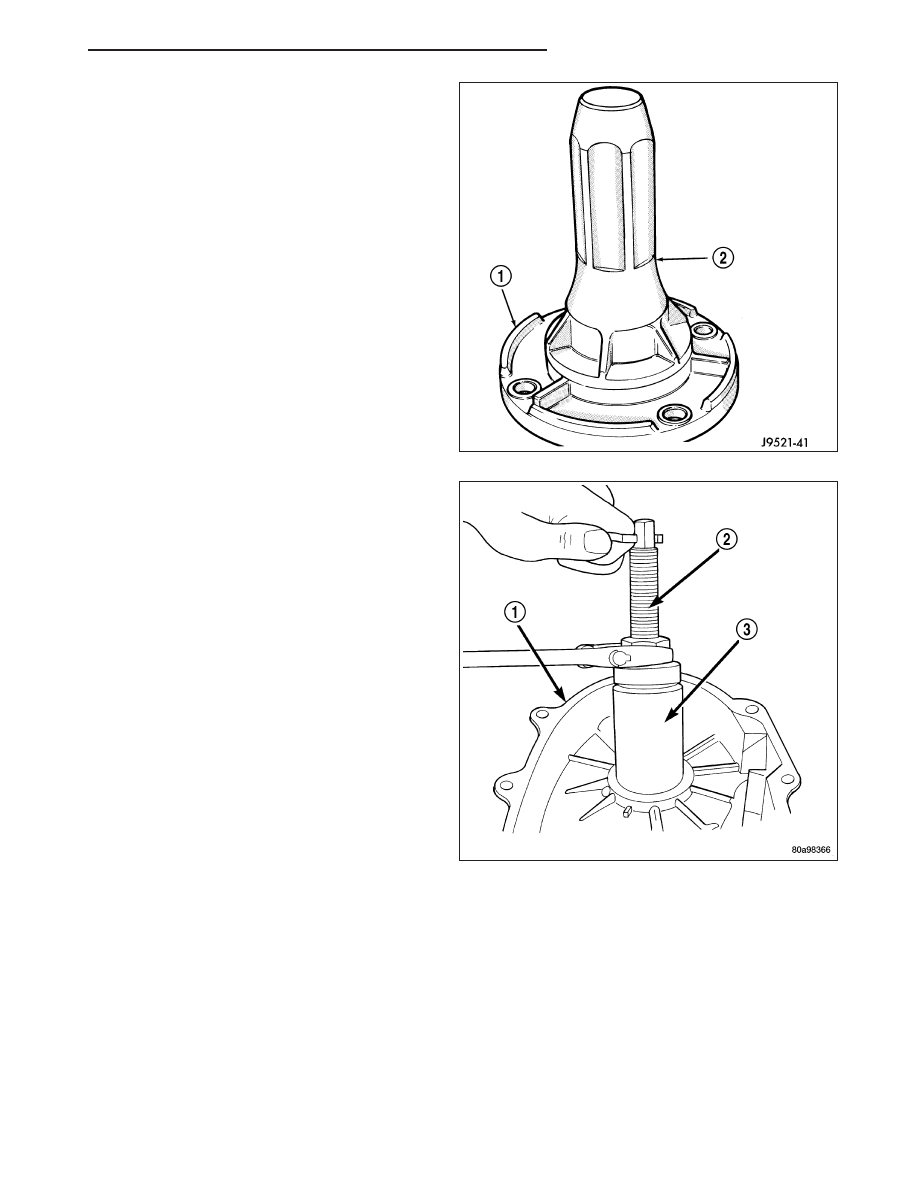

11. Install new seal in front bearing retainer (1) with

Installer 7884 (2).

12. Remove output shaft rear bearing with the screw

and jaws from Remover L-4454 (2) and Cup 8148
(3).

KJ

TRANSFER CASE - NV242

21 - 927
