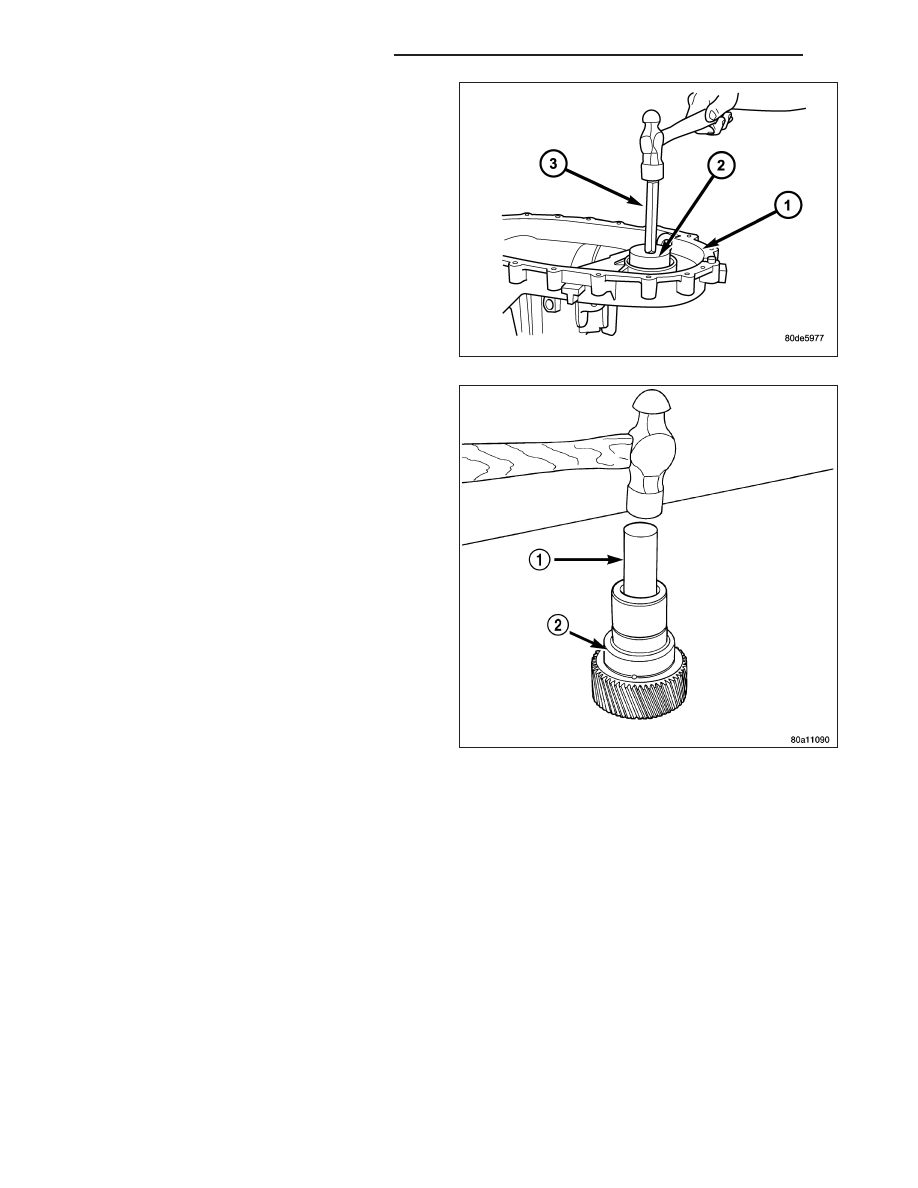

3. Using Installer 6436 (2) and Handle C-4171 (3),

remove front output shaft bearing.

4. Start front output shaft bearing in case. Then seat

bearing with Handle C-4171 and Installer 6953.

5. Install front output shaft bearing retaining ring.

6. Remove input gear pilot bearing by inserting a suit-

ably sized drift (1) into the splined end of the input
gear (2) and driving the bearing out with the drift
and a hammer.

7. Install new pilot bearing with Remover/Installer

8684.

21 - 880

TRANSFER CASE - NV241 GENII

KJ

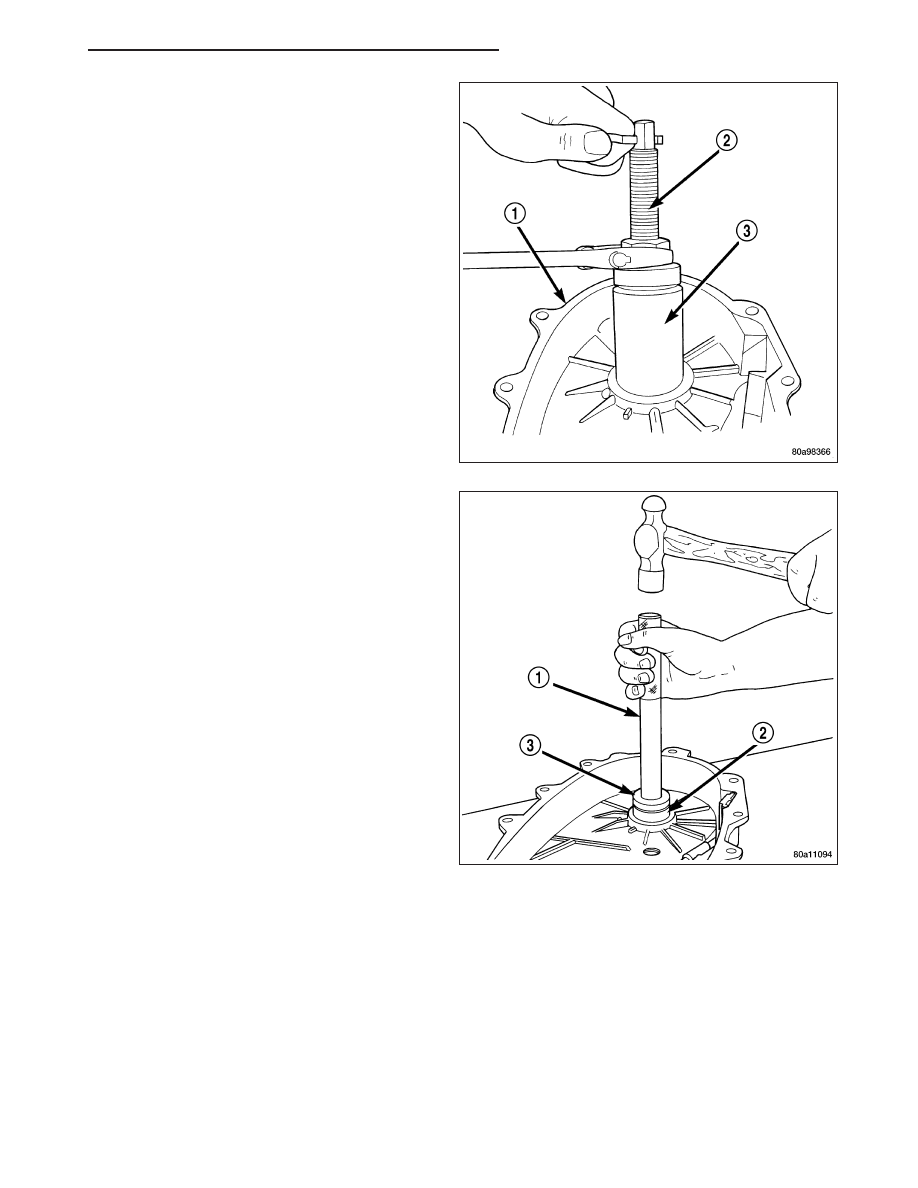

8. Remove the front output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and Cup
8148 (3).

9. Install new bearing with Tool Handle C-4171 (1)

and Installer 5066 (3).

KJ

TRANSFER CASE - NV241 GENII

21 - 881

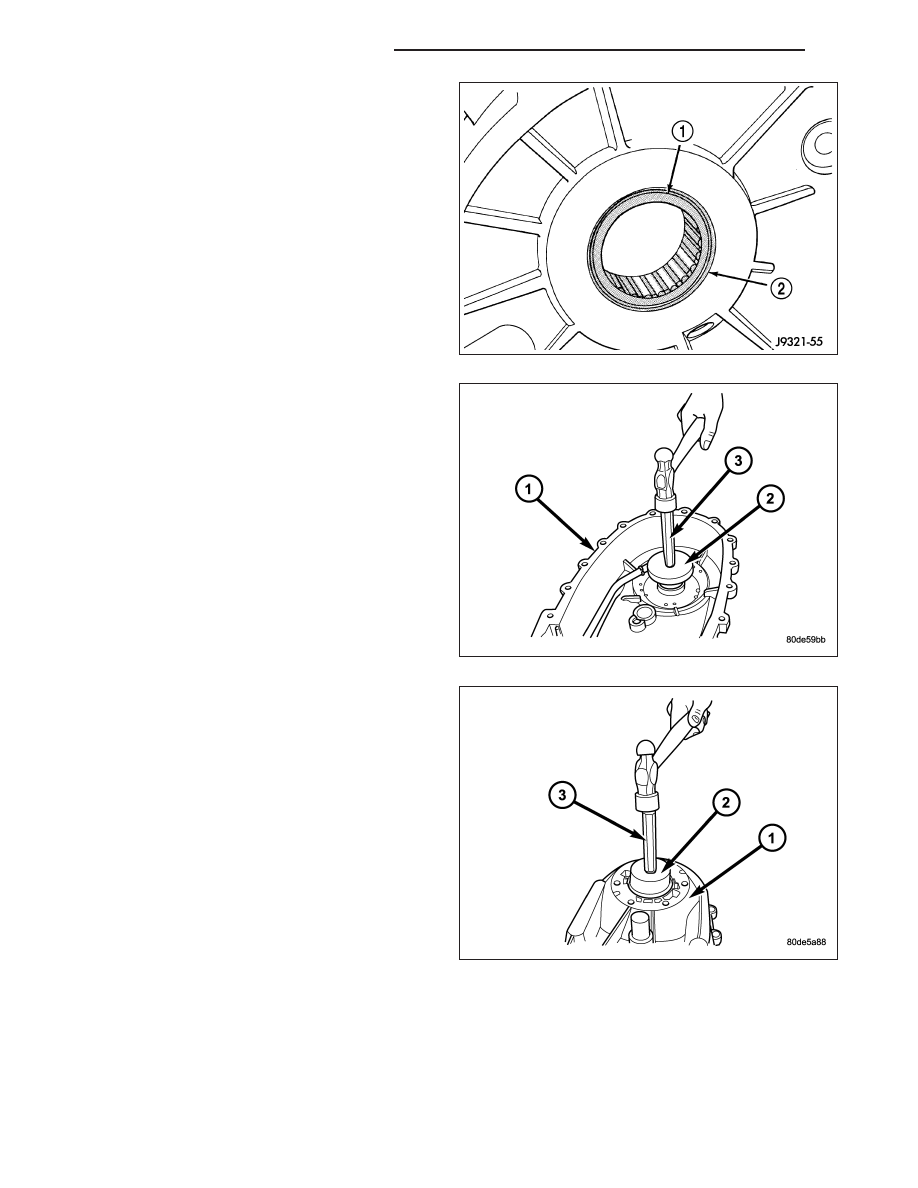

10. The bearing bore is chamfered (1) at the top.

Install the bearing so it is flush with the lower
edge of this chamfer.

11. Remove the rear output shaft bearing from the

rear case using Remover/Installer 8684 (2) and
Handle C-4171 (3).

12. Install the rear output shaft bearing into the rear

case (1) using Remover/Installer 6953 (2) and
Handle C-4171 (3).

21 - 882

TRANSFER CASE - NV241 GENII

KJ

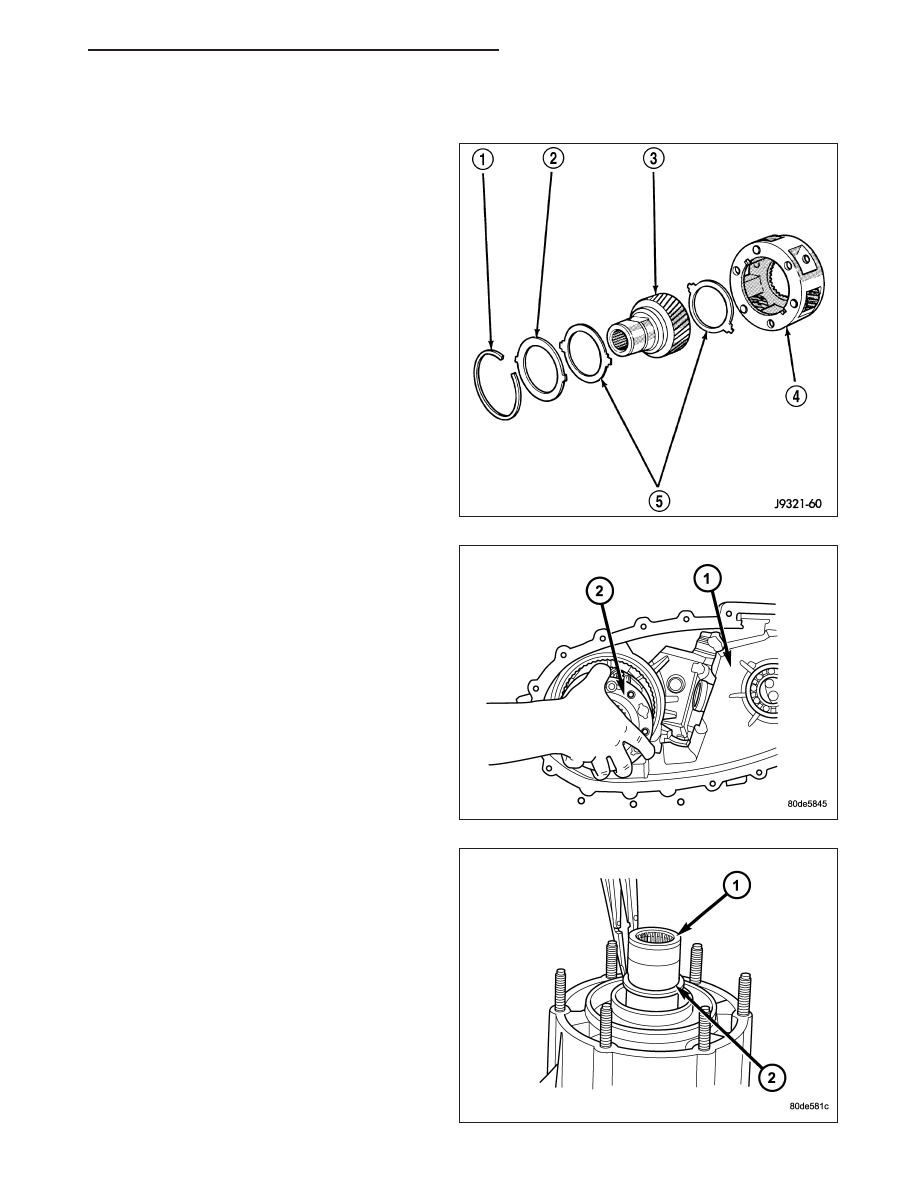

INPUT AND PLANETARY GEAR

1. Lubricate gears (3, 4) and thrust washers (5) with

recommended transmission fluid.

2. Install first thrust washer (5) in low range gear (3).

Be sure washer tabs are properly aligned in gear
notches.

3. Install input gear (3) in low range gear (4). Be sure

input gear is fully seated.

4. Install remaining thrust washer (5) in low range

gear (4) and on top of input gear (3). Be sure
washer tabs are properly aligned in gear notches.

5. Install retainer (2) on input gear and install snap-

ring (1).

6. Align and install low range/input gear assembly (2)

in front case (1). Be sure low range gear pinions
are engaged in annulus gear and that input gear
shaft is fully seated in front bearing.

7. Install snap-ring (2) to hold input/low range gear (1)

into front bearing.

8. Install a new input gear seal using Installer 8841

and Handle C-4171.

KJ

TRANSFER CASE - NV241 GENII

21 - 883
