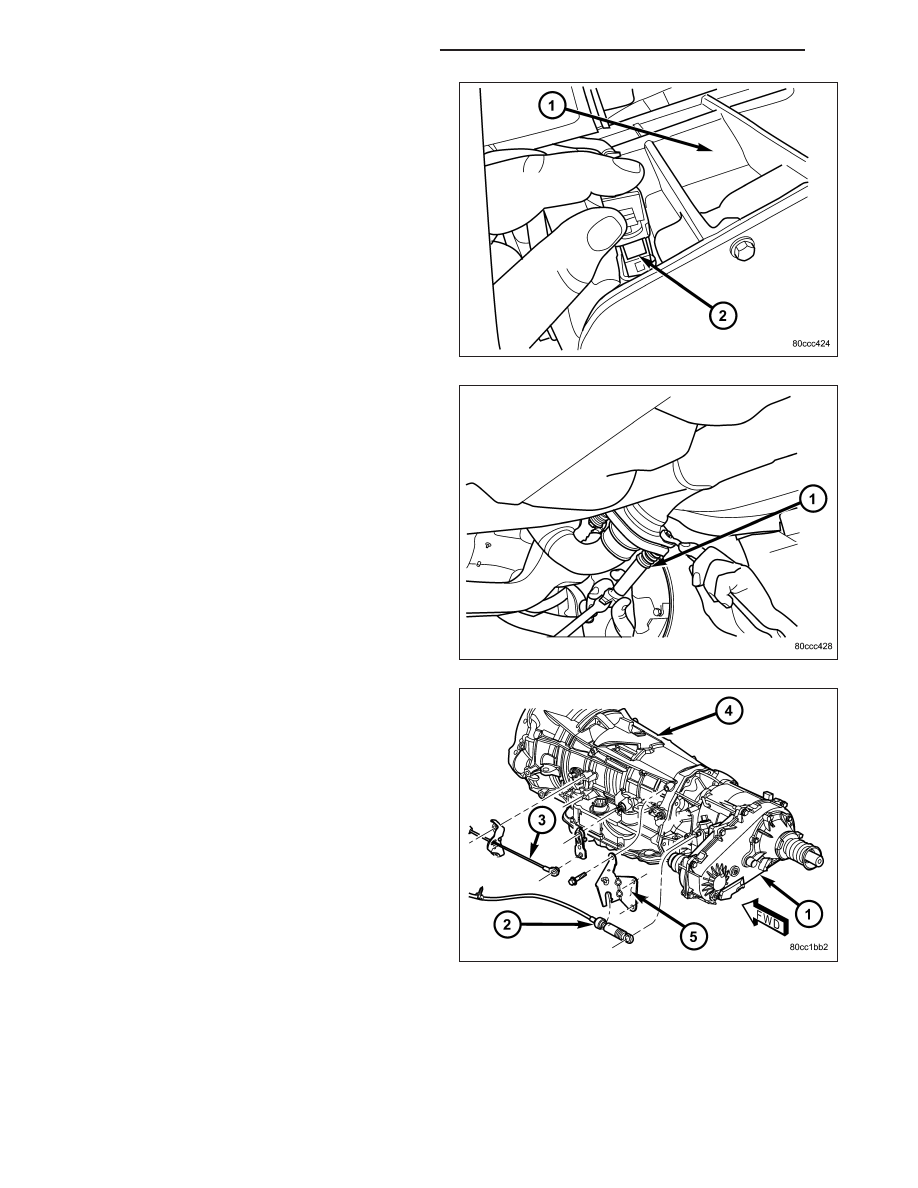

10. Disengage the line pressure sensor connector

from the line pressure sensor (2).

11. Remove the bolts (1) holding the exhaust cross-

over pipe to the pre-catalytic converter pipe
flanges.

12. Remove the bolts holding the exhaust crossover

pipe to the catalytic converter flange.

13. Disconnect gearshift cable (2) from transmission

manual valve lever.

21 - 688

AUTOMATIC TRANSMISSION - 545RFE

KJ

14. Disengage the shift cable from the cable support

bracket.

15. Remove the starter motor.

16. Remove the engine to transmission collar (2).

17. Rotate crankshaft in clockwise direction until con-

verter bolts are accessible. Then remove bolts
one at a time. Rotate crankshaft with socket
wrench on dampener bolt.

18. Disconnect transmission fluid cooler lines at trans-

mission fittings and clips.

19. Disconnect the transmission vent hose from the

transmission.

20. Remove transfer case.

21. Support rear of engine with safety stand or jack.

22. Raise transmission slightly with service jack to

relieve load on crossmember and supports.

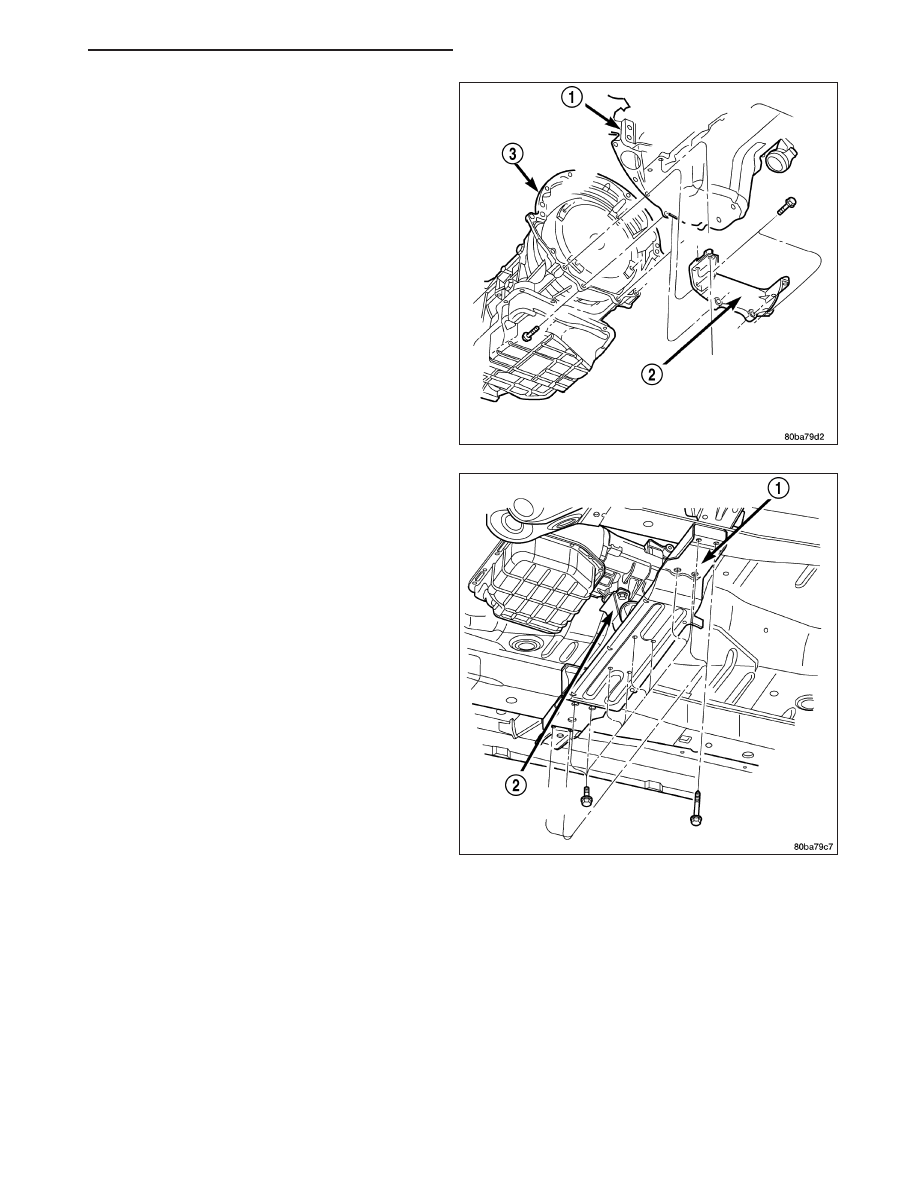

23. Remove bolts securing rear support and cushion

(2) to transmission and crossmember (1).

24. Remove bolts attaching crossmember to frame

and remove crossmember.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 689

25. Remove all remaining converter housing bolts.

26. Carefully work transmission and torque converter

assembly rearward off engine block dowels.

27. Hold torque converter in place during transmission

removal.

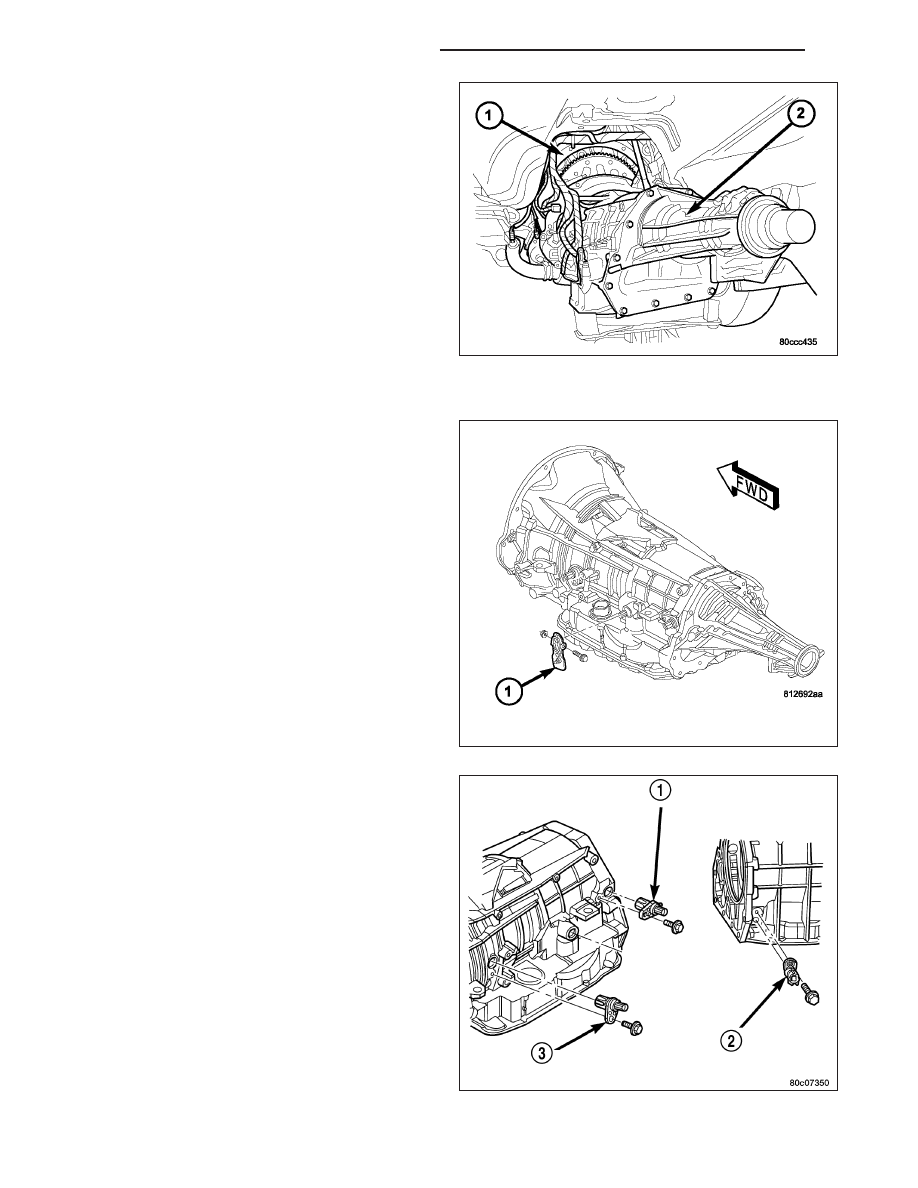

28. Lower transmission and remove assembly (2)

from under the vehicle.

29. To remove torque converter, carefully slide torque

converter out of the transmission.

DISASSEMBLY

1. Drain fluid from transmission.

2. Clean exterior of transmission with suitable solvent

or pressure washer.

3. Remove the torque converter from the transmis-

sion.

4. Remove the manual shift lever (1) from the

transmission.

5. Remove the input (3), output (1), and line pressure

sensors (2) from the transmission case.

6. Inspect the ends of the sensors for debris, which

may indicate the nature of the transmission failure.

21 - 690

AUTOMATIC TRANSMISSION - 545RFE

KJ

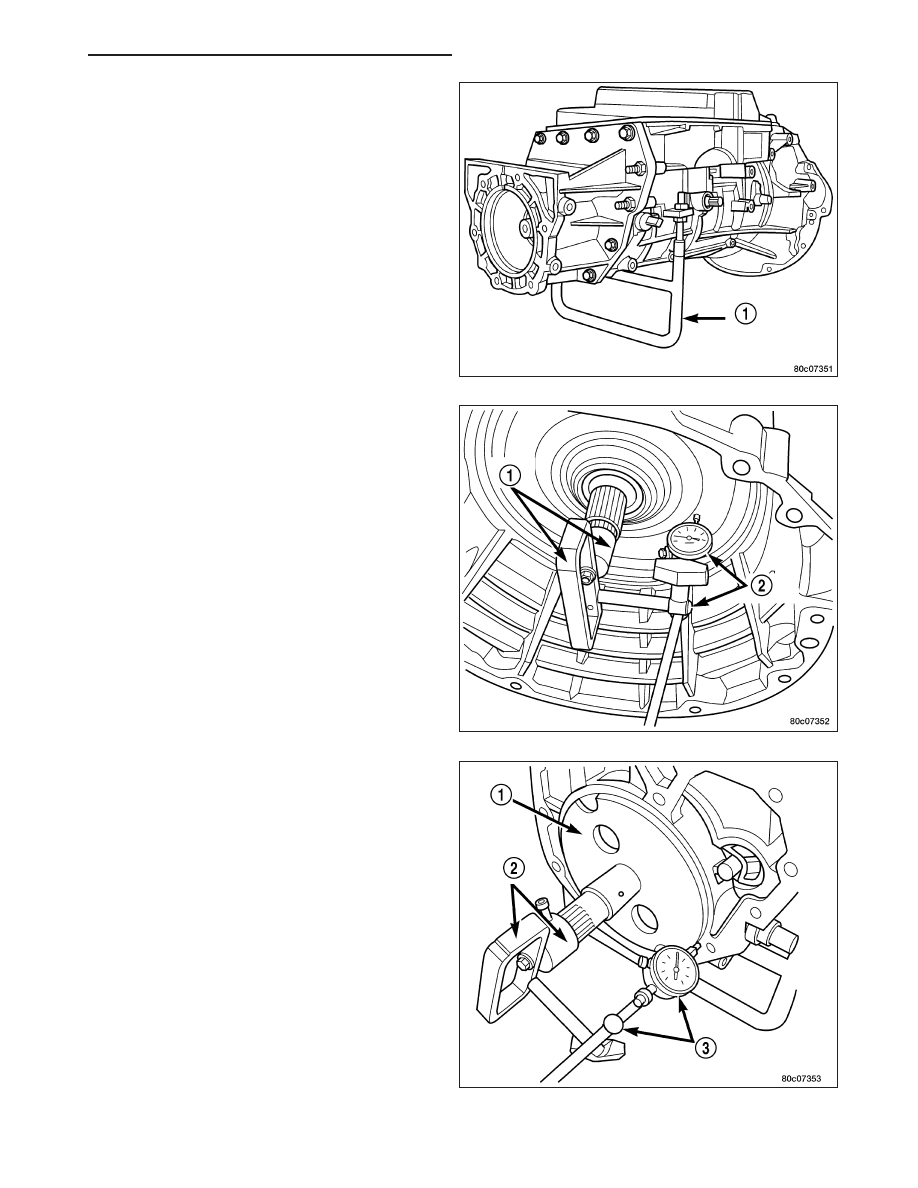

7. Install Support Stand 8257 (1) onto the transmis-

sion case.

8. Using Adapter 8266-1 from End-Play Tool Set 8266

(1) and Dial Indicator C-3339 (2), measure and
record the input shaft end-play.

NOTE: When measuring the input shaft end-play,
two

(

stops

(

will be felt. When the input shaft is

pushed inward and the dial indicator zeroed, the
first

(

stop

(

felt when the input shaft is pulled out-

ward is the movement of the input shaft in the
input clutch housing hub. This value should not
be included in the end-play measured value and
therefore must be recorded and subtracted from
the dial indicator reading.

9. Remove the bolts holding the transmission exten-

sion/adapter housing to the transmission case.

10. Remove the extension/adapter housing from the

transmission case.

11. Using Alignment Plate 8261 (1), Adapter 8266-17

from End-Play Tool Set 8266 (2) and Dial Indicator
C-3339 (3), measure and record the output shaft
end-play.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 691
