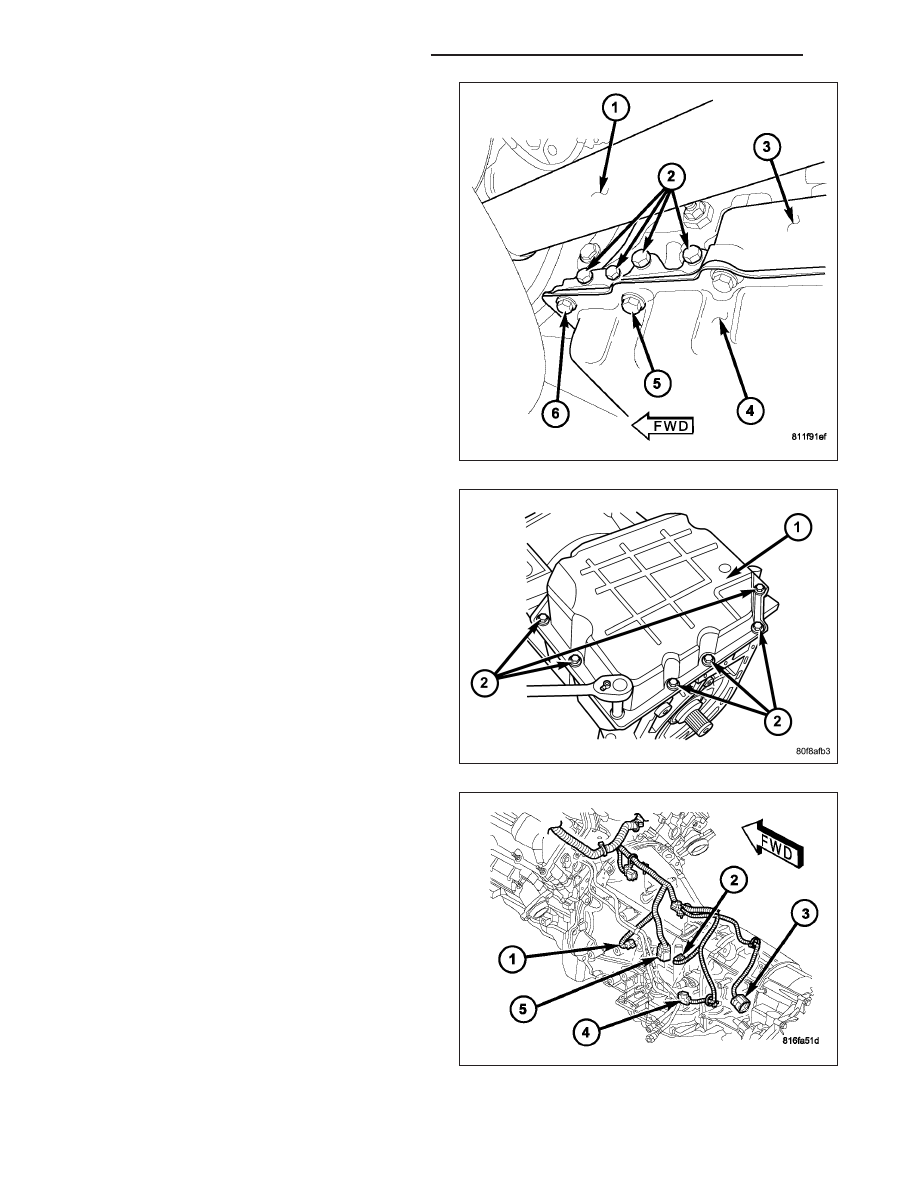

NOTE: Before installing the oil pan bolt in the bolt
hole (5) located between the torque converter
clutch on and U/D clutch pressure tap circuits, it
will be necessary to replenish the sealing patch on
the bolt using MOPAR

T

Lock & Seal Adhesive.

3. Make sure oil pan (1) and case rail are clean and

dry. Install an 1/8” bead of RTV to the transmission
oil pan and install to case. Tighten bolts (2) to 20
N·m (14.5 ft. lbs.).

4. Lower vehicle and connect the transmission range

sensor (5) connector.

5. Connect solenoid/pressure switch assembly con-

nector.

6. Connect the variable line pressure connector (4), if

equipped.

7. Lower vehicle.

8. Fill transmission with ATF+4, Automatic Transmis-

sion Fluid. Verify proper fluid level. (Refer to 21 -
TRANSMISSION/AUTOMATIC - 42RLE/FLUID -
STANDARD PROCEDURE)

NOTE: If the valve body has been reconditioned or
replaced, it is necessary to perform the Quick
Learn Procedure. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

21 - 424

AUTOMATIC TRANSMISSION - 42RLE

KJ

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL

DIAGNOSTICS - (DIESEL)

TABLE OF CONTENTS

page

page

AUTOMATIC TRANSMISSION 545RFE -

ELECTRICAL DIAGNOSTICS - (DIESEL)
DIAGNOSIS AND TESTING

P0122-TPS/APP CIRCUIT LOW . . . . . . . . . . . . . 427
P0123-TPS/APP CIRCUIT HIGH . . . . . . . . . . . . . 431
P0124-TPS/APP INTERMITTENT . . . . . . . . . . . . 434
P0218-HIGH TEMPERATURE OPERATION

ACTIVATED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 437

P0562-BATTERY VOLTAGE LOW . . . . . . . . . . . . 438
P0602-CONTROL MODULE PROGRAMMING

ERROR/NOT PROGRAMMED. . . . . . . . . . . . . . . 443

P0604-INTERNAL CONTROL MODULE RAM . 444
P0605-INTERNAL CONTROL MODULE ROM . 445
P0613-INTERNAL TCM . . . . . . . . . . . . . . . . . . . . . 446
P0706-TRANSMISSION RANGE SENSOR

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 447

P0711-TRANSMISSION TEMPERATURE

SENSOR PERFORMANCE

. . . . . . . . . . . . . . . . . . 451

P0712-TRANSMISSION TEMPERATURE

SENSOR LOW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 454

P0713-TRANSMISSION TEMPERATURE

SENSOR HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . 457

P0714-TRANSMISSION TEMPERATURE

SENSOR INTERMITTENT

. . . . . . . . . . . . . . . . . . . 460

P0715-INPUT SPEED SENSOR 1 CIRCUIT . . . 463
P0720-OUTPUT SPEED SENSOR CIRCUIT . . 469
P0725-ENGINE SPEED SENSOR CIRCUIT . . . 475
P0731-GEAR RATIO ERROR IN 1ST . . . . . . . . . 478
P0732-GEAR RATIO ERROR IN 2ND . . . . . . . . 481
P0733-GEAR RATIO ERROR IN 3RD . . . . . . . . 487
P0734-GEAR RATIO ERROR IN 4TH . . . . . . . . 493
P0735-GEAR RATIO ERROR IN 5TH . . . . . . . . 497
P0736-GEAR RATIO ERROR IN REVERSE . . . 500
P0740-TCC OUT OF RANGE . . . . . . . . . . . . . . . . 503
P0750-LR SOLENOID CIRCUIT . . . . . . . . . . . . . 505
P0755-2C SOLENOID CIRCUIT . . . . . . . . . . . . . 509
P0760-OD SOLENOID CIRCUIT . . . . . . . . . . . . . 513
P0765-UD SOLENOID CIRCUIT . . . . . . . . . . . . . 517
P0770-4C SOLENOID CIRCUIT . . . . . . . . . . . . . 521
P0841-LR PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 525

P0845-2C HYDRAULIC PRESSURE TEST . . . . 532
P0846-2C PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 540

P0868-LINE PRESSURE LOW . . . . . . . . . . . . . . 547

P0869-LINE PRESSURE HIGH . . . . . . . . . . . . . . 553
P0870-OD HYDRAULIC PRESSURE TEST . . . 559
P0871-OD PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 567

P0875-UD HYDRAULIC PRESSURE TEST . . . 575
P0876-UD PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 583

P0882-TCM POWER INPUT LOW . . . . . . . . . . . 591
P0883-TCM POWER INPUT HIGH . . . . . . . . . . . 597
P0884-POWER UP AT SPEED . . . . . . . . . . . . . . 601
P0890-SWITCHED BATTERY . . . . . . . . . . . . . . . 603
P0932-LINE PRESSURE SENSOR CIRCUIT . . 607
P0934-LINE PRESSURE SENSOR CIRCUIT

LOW.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 610

P0935-LINE PRESSURE SENSOR CIRCUIT

HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 615

P0944-LOSS OF HYDRAULIC PUMP PRIME . 620
P0987-4C HYDRAULIC PRESSURE TEST . . . . 622
P0988-4C PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 630

P1684-BATTERY WAS DISCONNECTED . . . . . 636
P1715-RESTRICTED MANUAL VALVE IN T3

RANGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 638

P1736-GEAR RATIO ERROR IN 2ND PRIME . 639
P1775-SOLENOID SWITCH VALVE

LATCHED IN TCC POSITION

. . . . . . . . . . . . . . . . 644

P1776-SOLENOID SWITCH VALVE

LATCHED IN LR POSITION. . . . . . . . . . . . . . . . . 648

P1790-FAULT IMMEDIATELY AFTER SHIFT . . 652
P1793-TRD LINK COMMUNICATION ERROR . 653
P1794-SPEED SENSOR GROUND ERROR . . 657
P2700-INADEQUATE ELEMENT VOLUME LR . 661
P2701-INADEQUATE ELEMENT VOLUME 2C . 663
P2702-INADEQUATE ELEMENT VOLUME

OD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 665

P2703- INADEQUATE ELEMENT VOLUME

UD

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 667

P2704-INADEQUATE ELEMENT VOLUME 4C . 669
P2706-MS SOLENOID CIRCUIT . . . . . . . . . . . . . 671

STANDARD PROCEDURE

45RFE/545RFE PRE-DIAGNOSTIC

TROUBLESHOOTING PROCEDURE.. . . . . . . . 676

45RFE/545RFE TRANSMISSION

VERIFICATION TEST - VER 1. . . . . . . . . . . . . . . 677

KJ

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS - (DIESEL)

21 - 425

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS -
(DIESEL)

DIAGNOSIS AND TESTING

21 - 426

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS - (DIESEL)

KJ

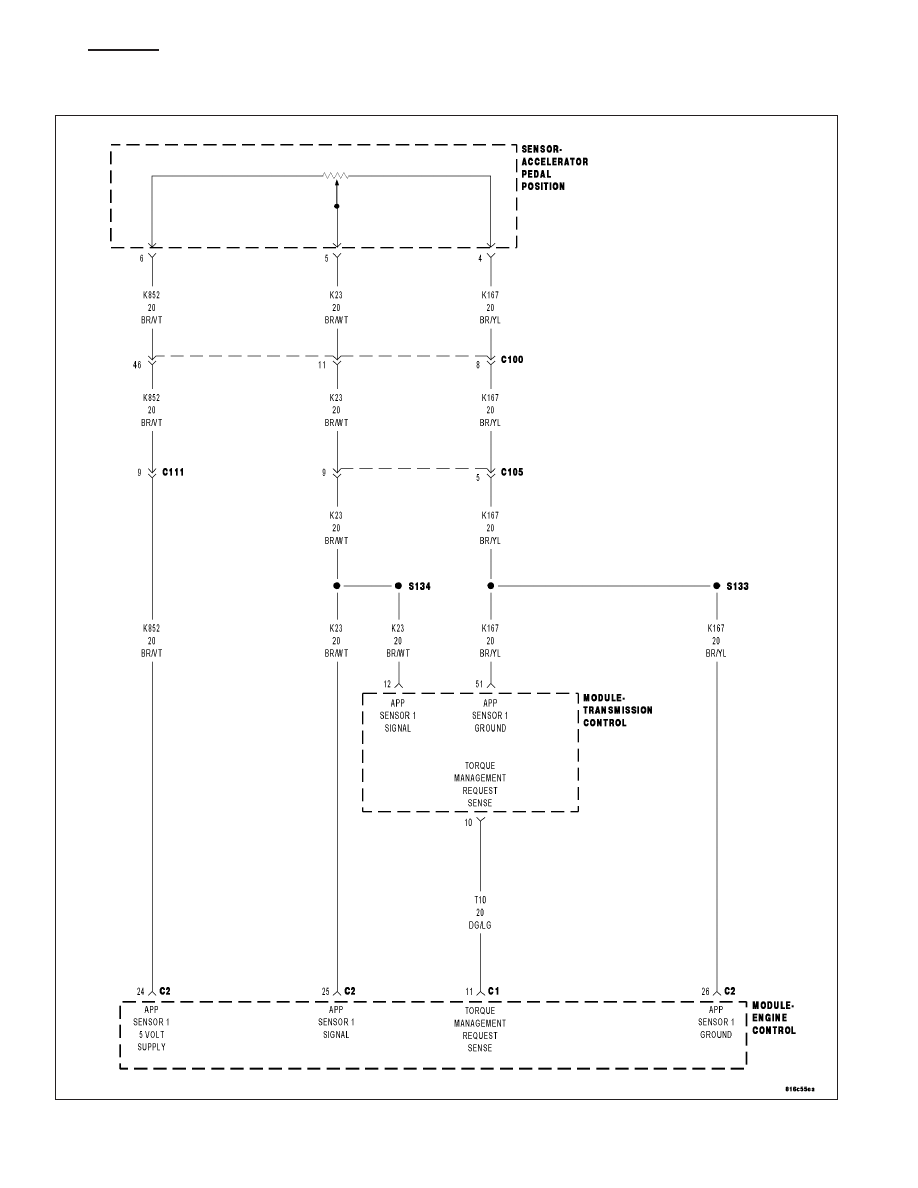

P0122-TPS/APP CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.
