Jeep Liberty KJ. Manual - part 1092

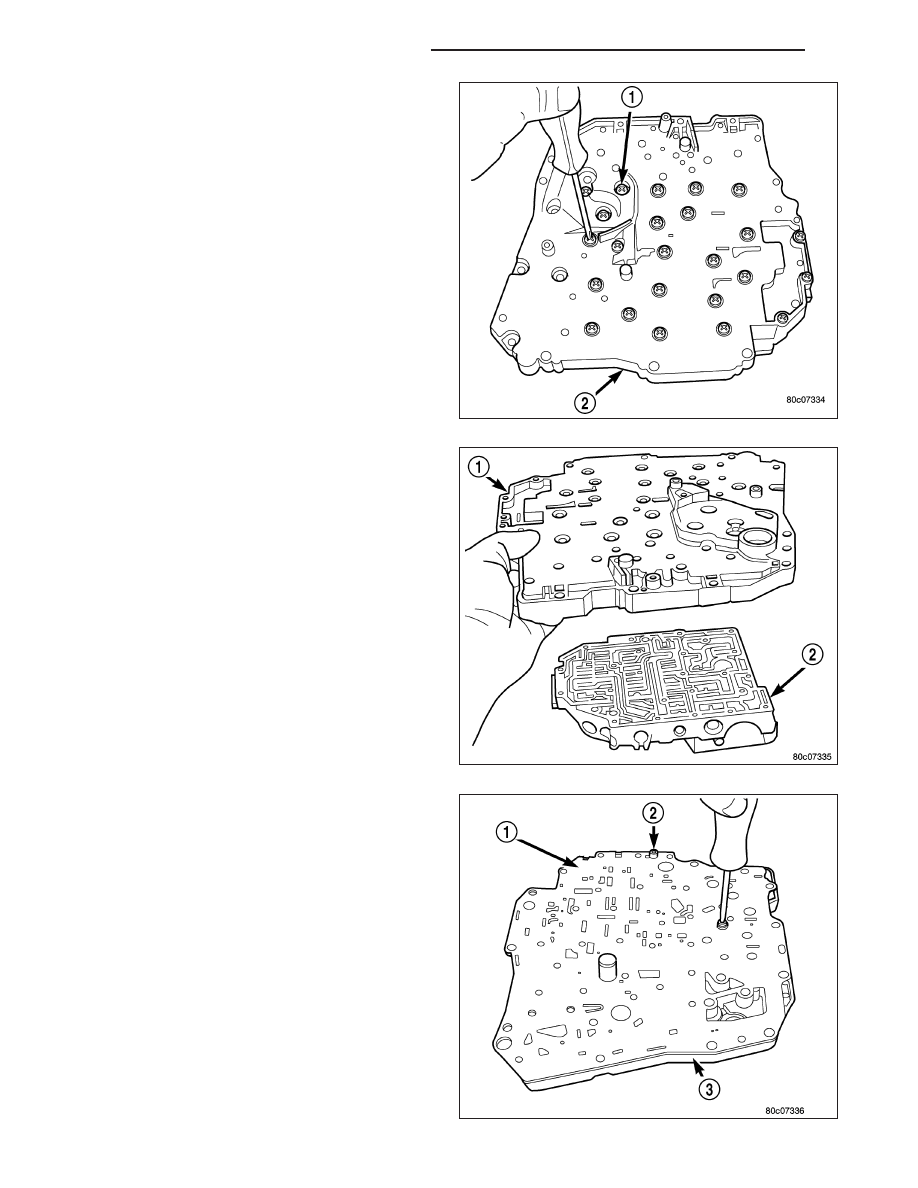

11. Invert valve body assembly and remove transfer

plate-to-valve body screws (1).

12. Remove transfer/separator plate (1) from valve

body (2)

13. Remove separator plate-to-transfer plate screws

(2).

21 - 412

AUTOMATIC TRANSMISSION - 42RLE

KJ

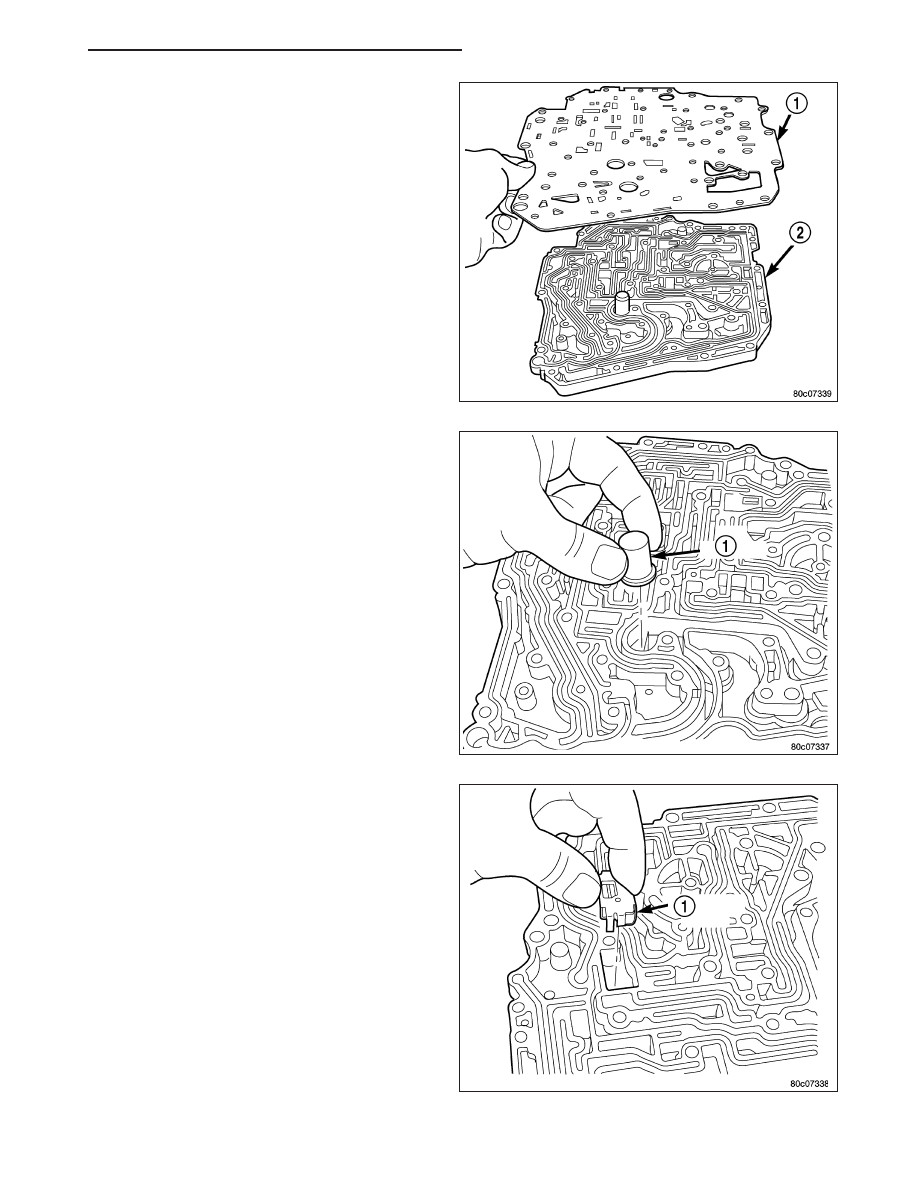

14. Remove separator plate (1) from transfer plate

(2).

15. Remove the oil screen (1) from the transfer plate.

16. Remove thermal valve (1) from transfer plate.

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 413

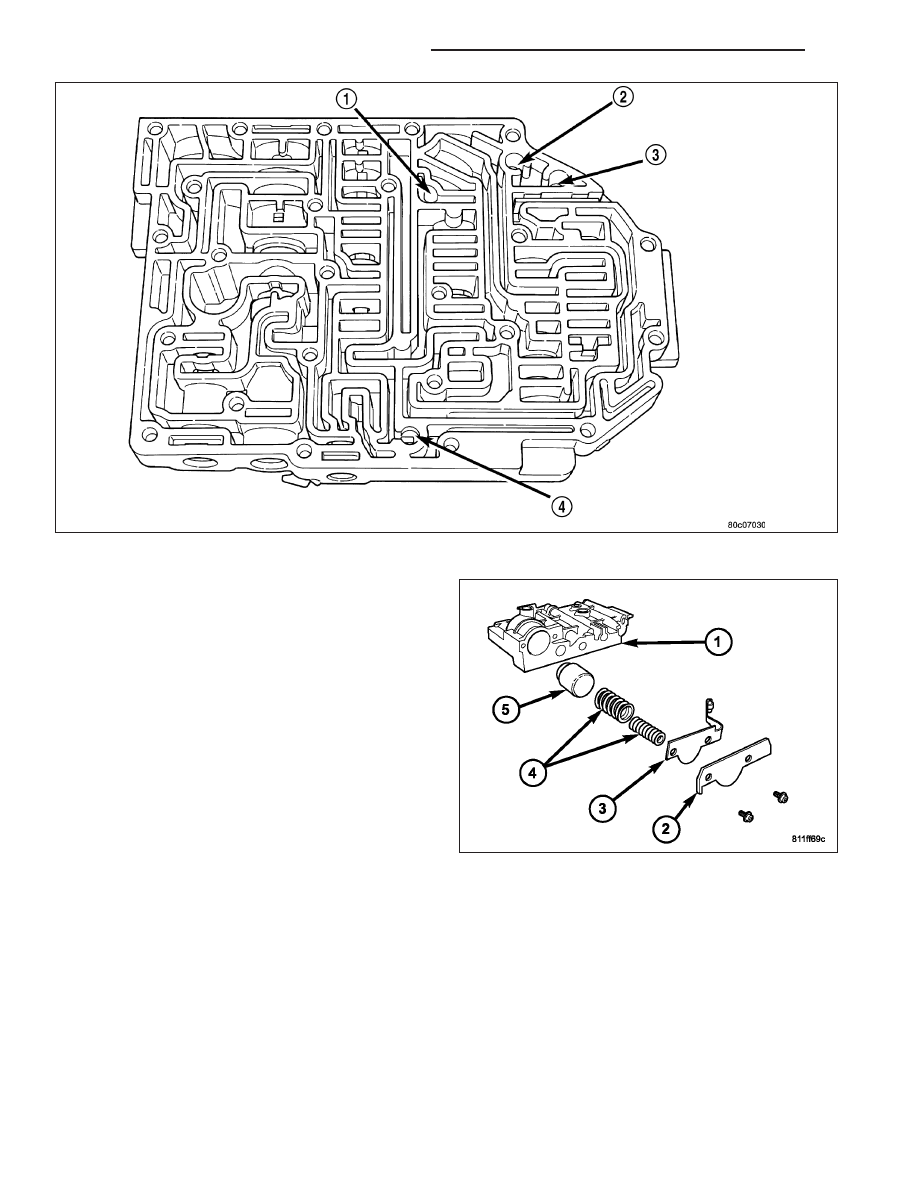

17. Remove valve body check balls (1-4). Note their location for assembly ease.

18. Remove 2/4 accumulator assembly (1-5).

21 - 414

AUTOMATIC TRANSMISSION - 42RLE

KJ

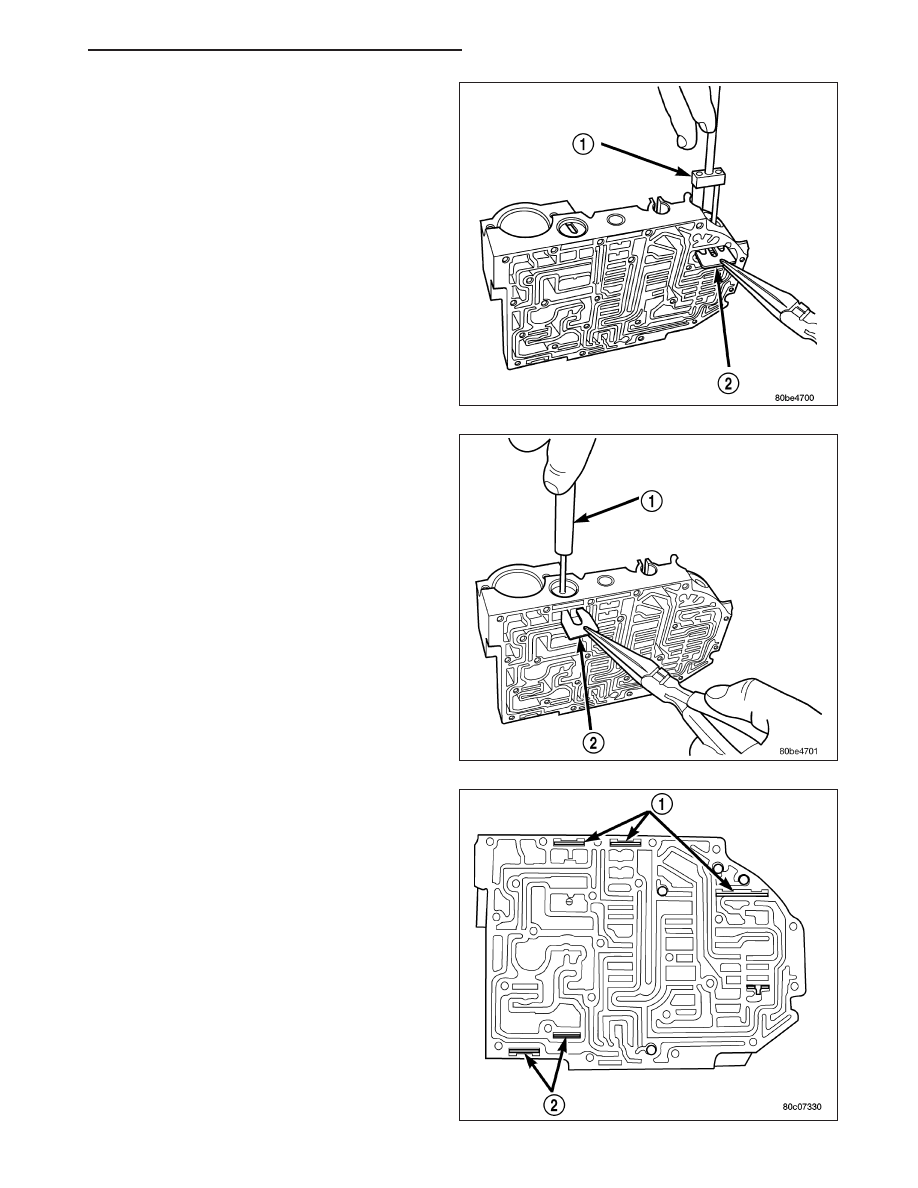

19. Remove dual retainer plate (2) from valve body.

Use Remover/Installer 6301 (1) to remove plate
(2).

20. Remove regulator valve spring retainer (2).

21. Remove remaining retainers (1, 2).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 415
