OIL PRESSURE SENSOR FAULTED HIGH

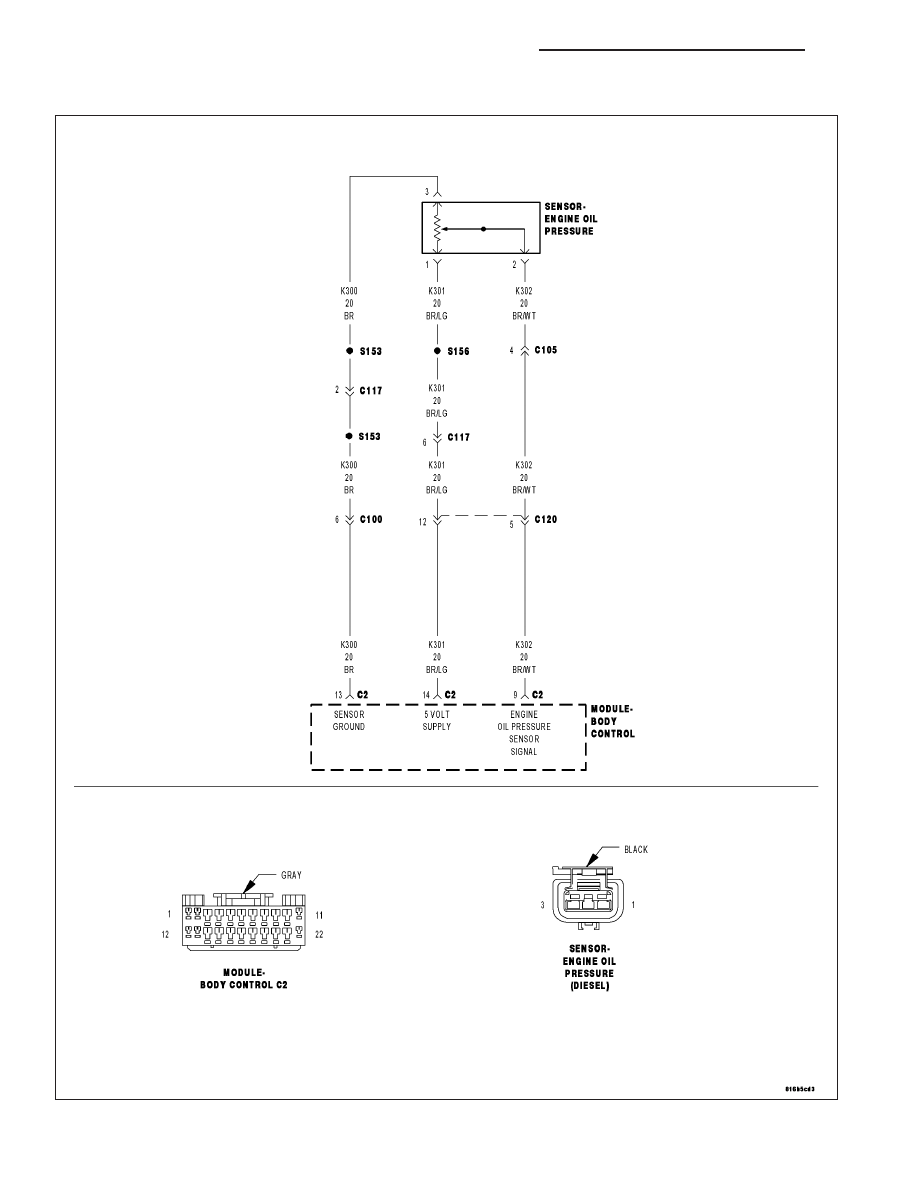

For a complete wiring diagram Refer to Section 8W.

8J - 46

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

Diagnostic Test

•

When Monitored:
With the ignition on.

•

Set Condition:
Oil Pressure Sensor voltage high.

Possible Causes

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO BATTERY VOLTAGE

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT OPEN

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT OPEN

(K300) SENSOR GROUND CIRCUIT OPEN

OIL PRESSURE SENSOR

POWERTRAIN CONTROL MODULE (PCM)

Diagnostic Test

1.

OIL PRESSURE SENSOR VOLTAGE ABOVE 4.92 VOLTS

Start the engine.

With a scan tool, read the Oil Pressure Sensor voltage.

Is the voltage above 4.92 volts?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

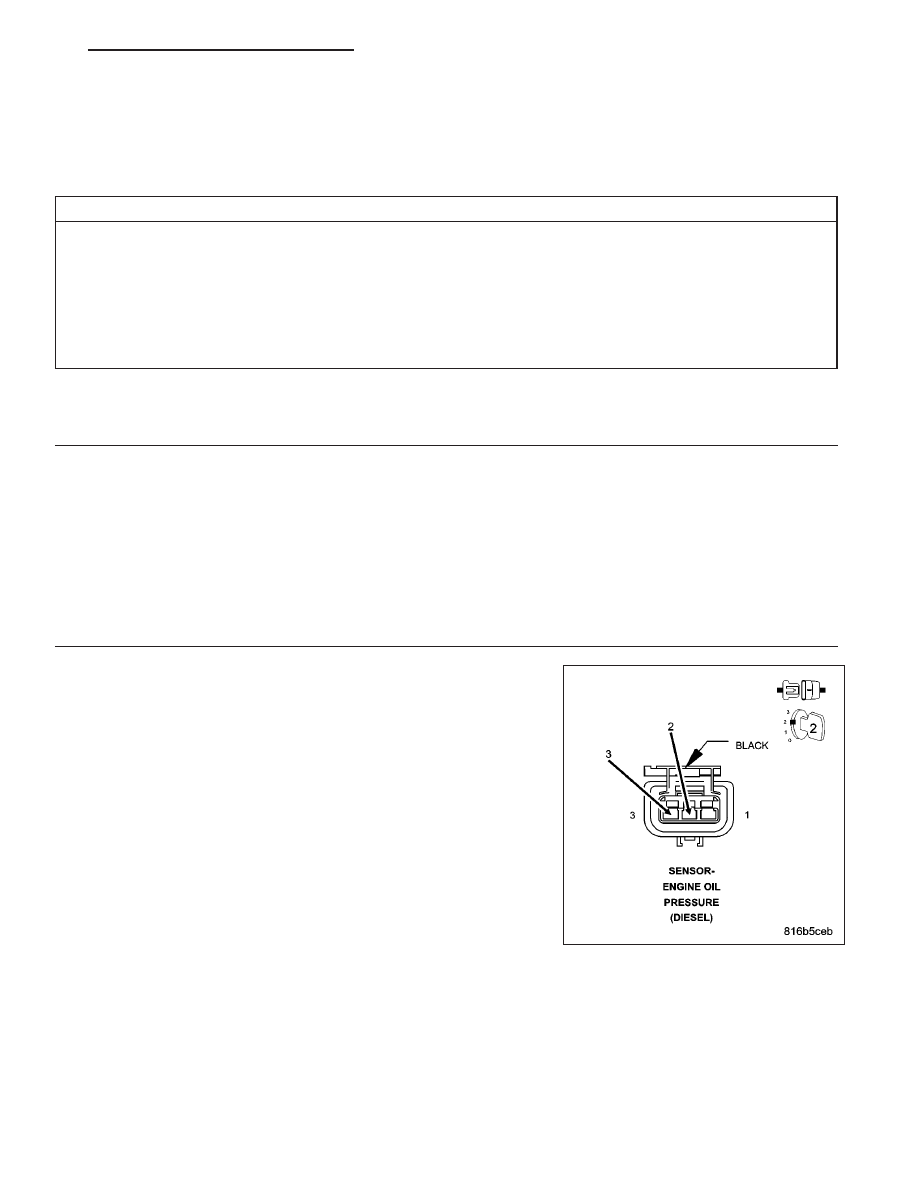

2.

OIL PRESSURE SENSOR

Turn the ignition off.

Disconnect the Oil Pressure Sensor harness connector.

Connect a jumper wire between the (K302) Oil Pressure Sensor Signal
circuit and the (K300) Sensor ground circuit in the Sensor harness con-
nector.

Ignition on, engine not running.

With a scan tool, monitor the Oil Pressure Sensor voltage.

Is the voltage below 1.0 volt with the jumper wire installed?

Yes

>> Replace the Oil Pressure Sensor.

Perform the BODY VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 3

NOTE: Remove the jumper wire before continuing.

KJ

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 47

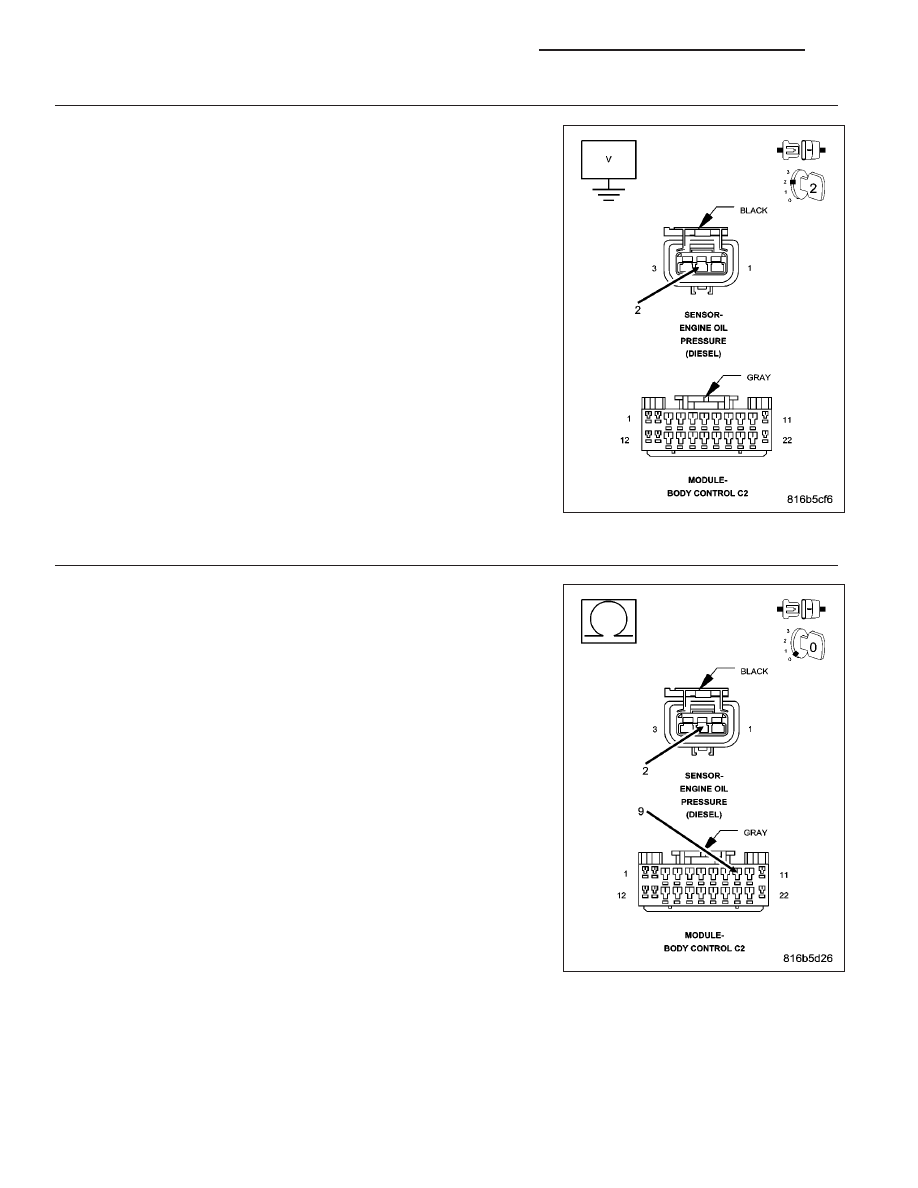

3.

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO BATTERY VOLTAGE

Turn the ignition off.

Disconnect the BCM C2 harness connector.

Ignition on, engine not running.

Measure the voltage on the (K302) Oil Pressure Sensor Signal circuit in
the Oil Pressure Sensor harness connector.

Is the voltage above 5.2 volts?

Yes

>> Repair the short to battery voltage in the (K302) Oil Pres-

sure Sensor Signal circuit.

Perform the BODY VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 4

4.

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (K302) Oil Pressure Sensor Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K302) Oil Pressure Sensor Signal

circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

8J - 48

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

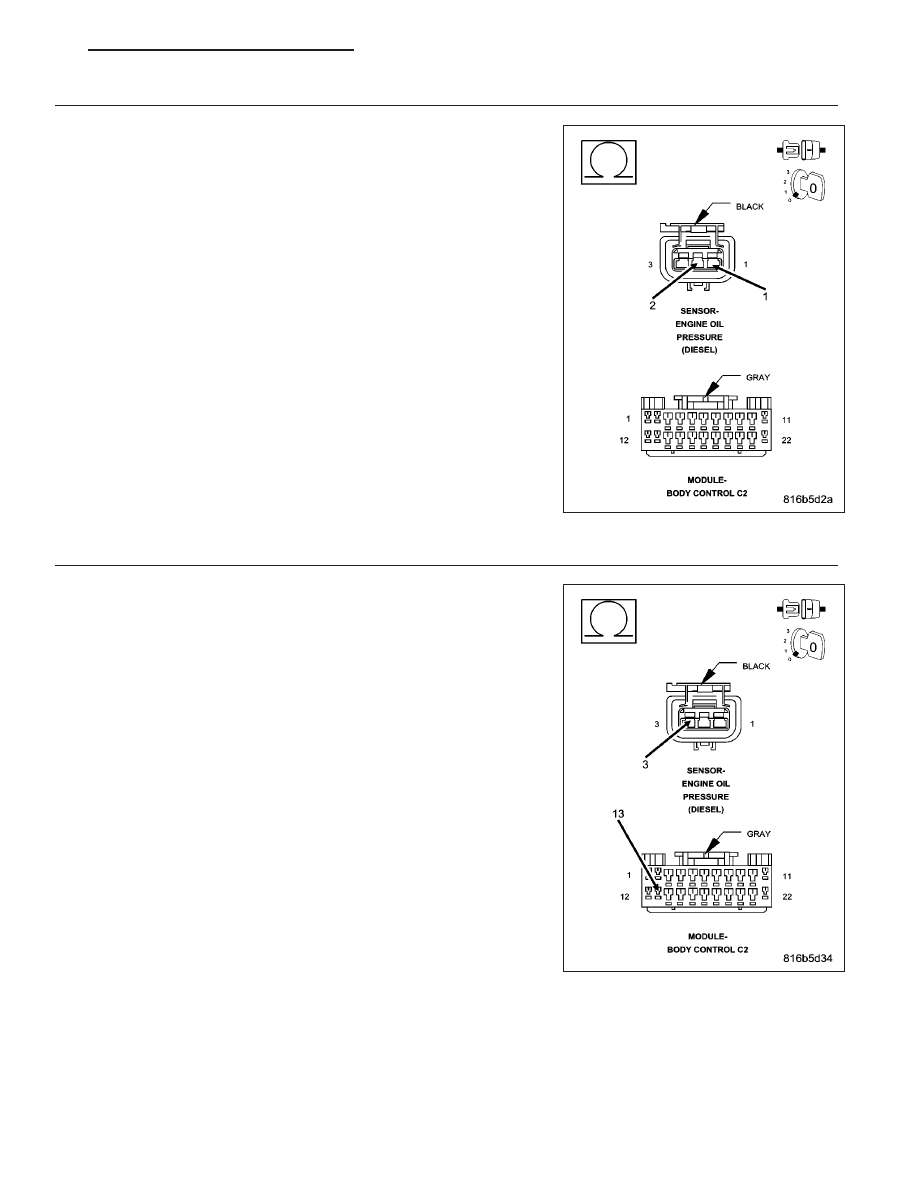

5.

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO THE (K301) 5–VOLT SUPPLY CIRCUIT

Disconnect the BCM C2 harness connector.

Measure the resistance between the (K302) Oil Pressure Sensor Signal
circuit and the (K301) 5-volt Supply circuit in the Oil Pressure Sensor
harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short between the (K301) 5-volt Supply circuit

and the (K302) Oil Pressure Sensor Signal circuit.

Perform the BODY VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 6

6.

(K300) SENSOR GROUND CIRCUIT OPEN

Measure the resistance of the (K300) Sensor ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K300) Sensor ground circuit.

Perform the BODY VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)
