When Monitored:
With the ignition in the Run/Start position.

•

Set Condition:
The cluster performs open circuit detection on the Brake Fluid Level (Red Brake Warning Indicator Driver)
switch and the sense circuit. Fault sets if an open circuit is detected. When this fault is detected the cluster will
illuminate the Brake warning indicator.

Possible Causes

INTERMITTENT CONDITION

BRAKE FLUID LEVEL SWITCH

(Z932) BRAKE FLUID LEVEL SWITCH GROUND CIRCUIT

(B20) RED BRAKE WARNING INDICATOR DRIVER CIRCUIT

INSTRUMENT CLUSTER

Diagnostic Test

1.

INTERMITTENT CONDITION

NOTE: Ensure that the Brake Fluid Level Switch harness connector is properly connected.
With the scan tool, erase DTCs.

Cycle the ignition and wait approximately 15 seconds.

With the scan tool, read DTCs.

Does the scan tool display: BRAKE FLUID SWITCH CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition is not present at this time. Monitor scan tool parameters while wiggling the related wire

harness. Refer to any Technical Service Bulletins (TSB) that may apply. Visually inspect the related wir-
ing harness and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

BRAKE FLUID LEVEL SWITCH

Turn the ignition off.

Disconnect the Brake Fluid Level Switch harness connector.

Check connectors - Clean/repair as necessary.

Measure the internal resistance of the Brake Fluid Level (Red Brake Warning Indicator Driver) Switch.

Is the resistance above 1.1k (1,100) ohms?

Yes

>> Replace the Brake Fluid Level (Red Brake Warning Indicator Driver) Switch in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Go To 3

8J - 14

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

3.

(Z932) BRAKE FLUID LEVEL SWITCH GROUND CIRCUIT

Turn the ignition off.

Disconnect the Brake Fluid Level Switch harness connector.

Check connectors - Clean/repair as necessary.

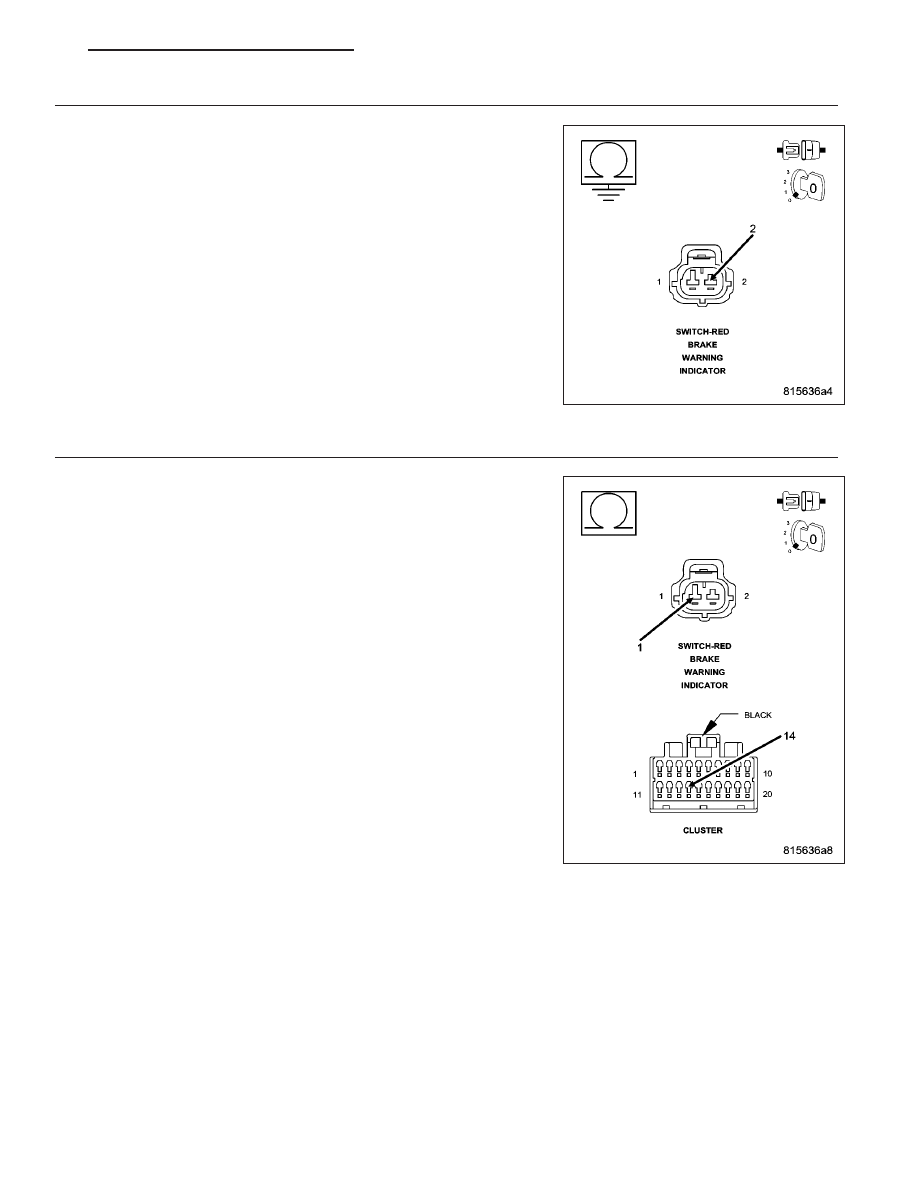

Measure the resistance between ground and the (Z932) Brake Fluid
Level Switch Ground circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (Z932) Brake Fluid Level (Red Brake Warning

Indicator Driver) Switch Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 4

4.

(B20) RED BRAKE WARNING INDICATOR DRIVER CIRCUIT OPEN

Turn the ignition off.

Disconnect the Brake Fluid Level Switch harness connector.

Disconnect the Instrument Cluster harness connector.

Measure the resistance of the (B20) Red Brake Warning Indicator Driver
circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B20) Red Brake Warning Indicator Driver circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace and configure the Instrument Cluster in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 15

CLUSTER BUS TRANSMIT SHUTDOWN

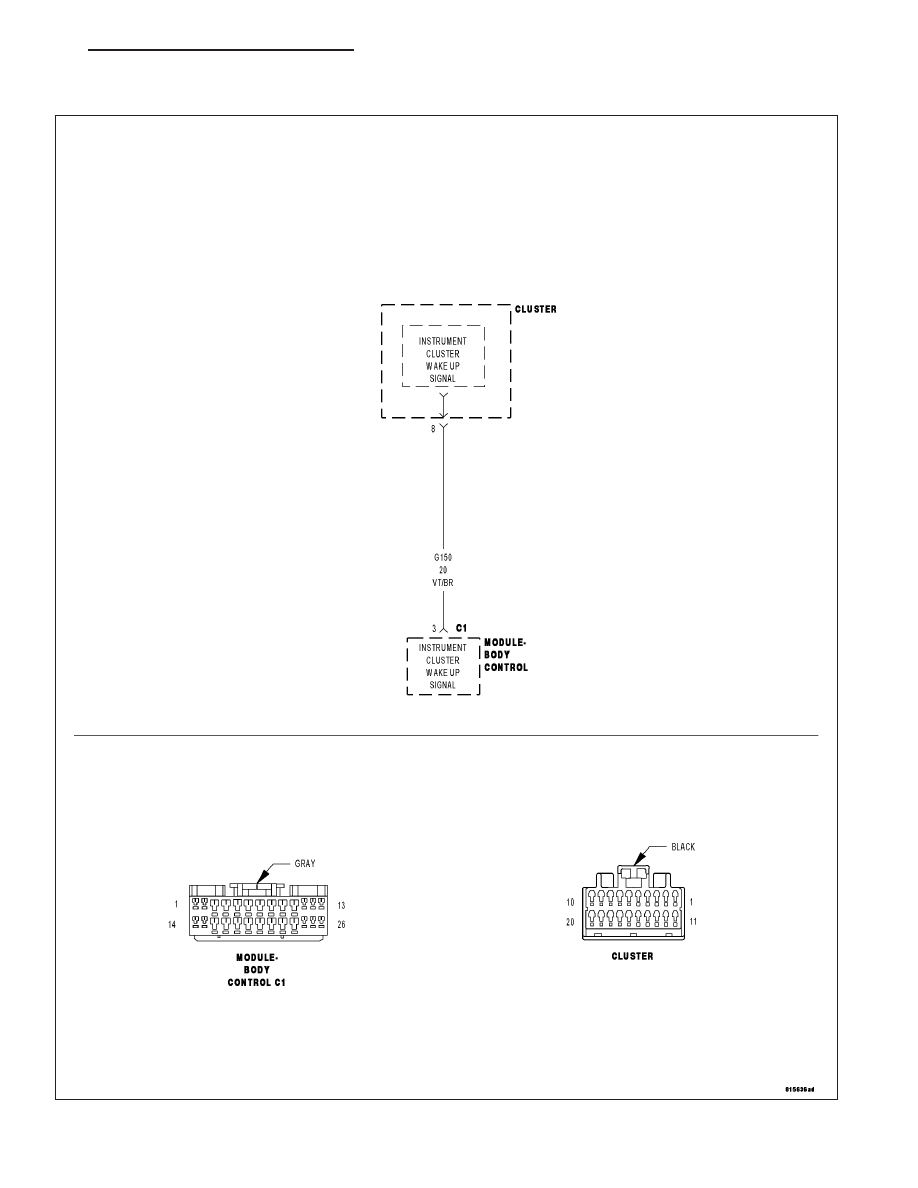

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition in the Run/Start position.

•

Set Condition:
The Instrument Cluster detects loss of internal bus transmission for 4 seconds.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

INSTRUMENT CLUSTER

With the scan tool, erase DTCs.

Cycle the ignition and wait approximately 1 minute.

With the scan tool, read DTCs.

Did this DTC reset?

Yes

>> Replace the Instrument Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Test Complete.

8J - 16

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

CLUSTER WAKE UP OUTPUT HIGH

For a complete wiring diagram Refer to Section 8W.
