HEATED SEAT ELEMENT

DESCRIPTION

The heated seat system includes four seat heating elements. Two are located in each front seat, one for the seat
cushion and the other for the seat back. All models use two resistor wire heating elements for each seat that are
connected in series with the Heated Seat Module (HSM). The temperature sensor is a Negative Temperature Coef-
ficient (NTC) thermistor. One temperature sensor is used for each seat, and it is located on the seat cushion heating
element for all models.

The seat heating elements are permanently attached to the seat cushions. The heated seat elements and the tem-
perature sensor cannot be adjusted or repaired and, if faulty or damaged, the seat cushions must be replaced.
Refer to the Body section for the seat cushion service procedures.

OPERATION

The heated seat elements resist the flow of electrical current. When battery current is passed through the elements,
the energy lost by the resistance of the elements to the current flow is released in the form of heat. When the
temperature of the seat cushion cover rises, the resistance of the sensor decreases. The Heated Seat Module sup-
plies a five-volt current to one side of each sensor, and monitors the voltage drop through the sensor on a return
circuit. The Heated Seat Module uses this temperature sensor input to monitor the temperature of the seat, and
regulates the current flow to the seat heating elements accordingly.

DIAGNOSIS AND TESTING - HEATED SEAT ELEMENT

SEAT CUSHION ELEMENT

NOTE: When checking heated seat elements for continuity, be certain to move the heating element being
checked. Moving the element, such as siting in the seat will eliminate the possibility of an intermittent open
in the element which would only be evident if the element was in a certain position. Failure to check the
element in various positions could result in an incomplete test.

1. Disconnect and isolate the battery negative cable. Disconnect the green heated seat cushion element wire har-

ness connector from the power seat wire harness. The power seat wire harness connectors for the seat cushion
heating elements are secured to a bracket located under the seat cushion frame. Refer to Wiring for connector
pin information.

2. Check for continuity between the two heated seat element circuit cavities. There should be continuity. If OK, the

elements within the seat assembly test OK, go to Step 3. If not OK, replace the faulty seat heating element and
cushion assembly.

3. Test the seat wire harness between the heated seat module connector and the heated seat wire harness element

connector for a shorted or open circuit. If OK, element is OK, proceed with testing the heated seat sensor and
module. If not OK, repair the shorted or open seat wire harness as required.

SEAT BACK ELEMENT

1. Disconnect and isolate the battery negative cable. Disconnect the green heated seat back element wire harness

connector from the power seat wire harness. The power seat wire harness connectors for the seat cushion heat-
ing elements are secured to a bracket located under the seat cushion frame. Refer to Wiring for connector pin
information.

2. Check for continuity between the two heated seat element circuit cavities. There should be continuity. If OK, the

elements within the seat assembly test OK, go to Step 3. If not OK, replace the faulty seat heating element and
cushion assembly.

3. Test the seat wire harness between the heated seat module connector and the heated seat wire harness element

connector for a shorted or open circuit. If OK, element is OK, proceed with testing the heated seat sensor and
module. If not OK, repair the shorted or open seat wire harness as required.

8G - 34

HEATED SEAT SYSTEM-SERVICE INFO

KJ

REMOVAL

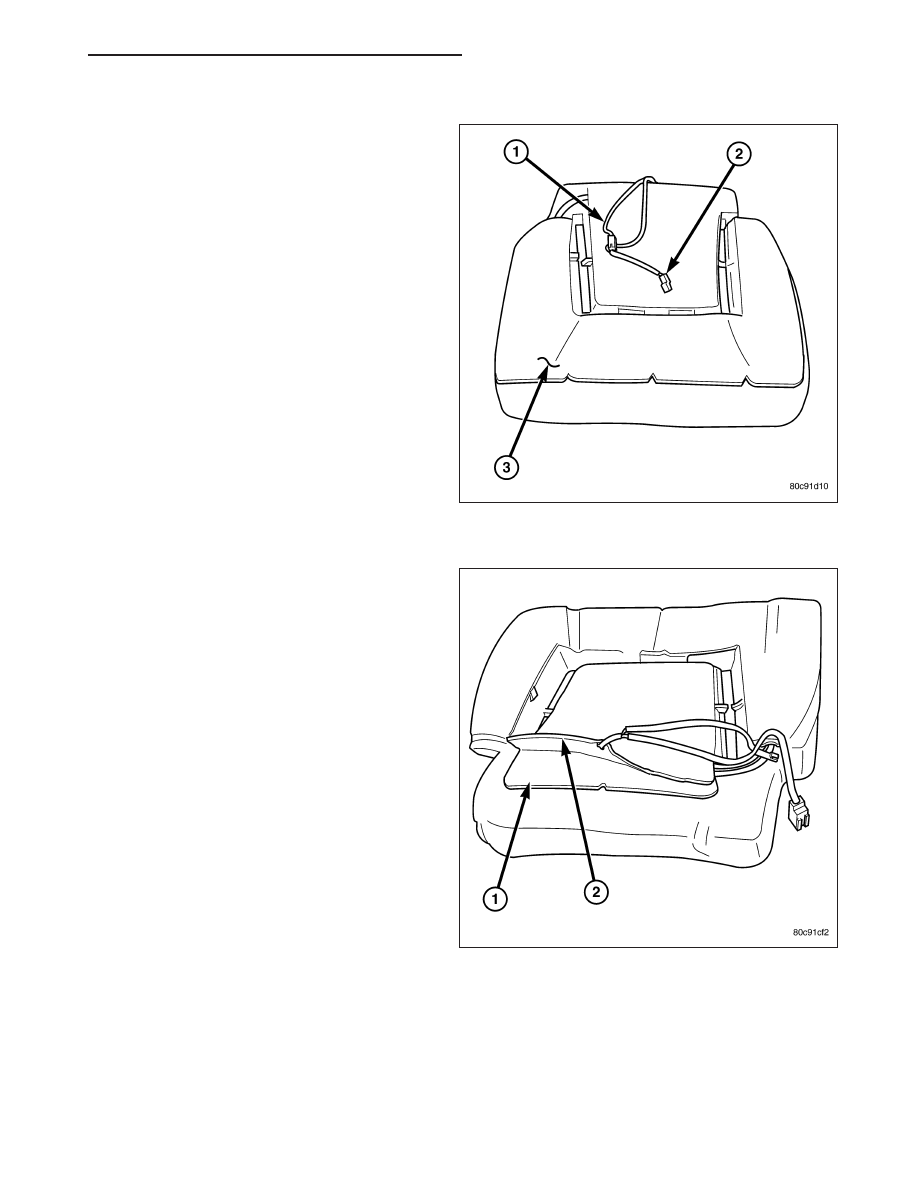

NOTE: Do not remove the factory installed heating
elements (3) from the seat or seat back cushions.
The original element is permanently attached and
cannot be removed without permanent damage.
The replacement heating element is designed to
be applied directly on top of the inoperative fac-
tory installed heating element.

1. Disconnect and isolate the negative battery cable.

2. Remove the appropriate seat cushion, (Refer to 23

-

BODY/SEATS/SEAT

CUSHION

COVER

-

REMOVAL) or seat back trim cover, (Refer to 23 -
BODY/SEATS/SEAT BACK CUSHION / COVER -
REMOVAL).

3. Disconnect the inoperative heated seat cushion or

seat back element electrical connectors (2).

4. Locate the wires leading from the inoperative heat-

ing element and cut them off flush with the edge of
the original heating element.

INSTALLATION

1. Peel off the adhesive backing on the back of the

replacement heating element (2) and stick directly
on top of the factory installed heating element (1).

CAUTION: During the installation of the replace-
ment heating element, be careful not to fold or
crease the element assembly. Folds or creases will
cause premature failure.

KJ

HEATED SEAT SYSTEM-SERVICE INFO

8G - 35

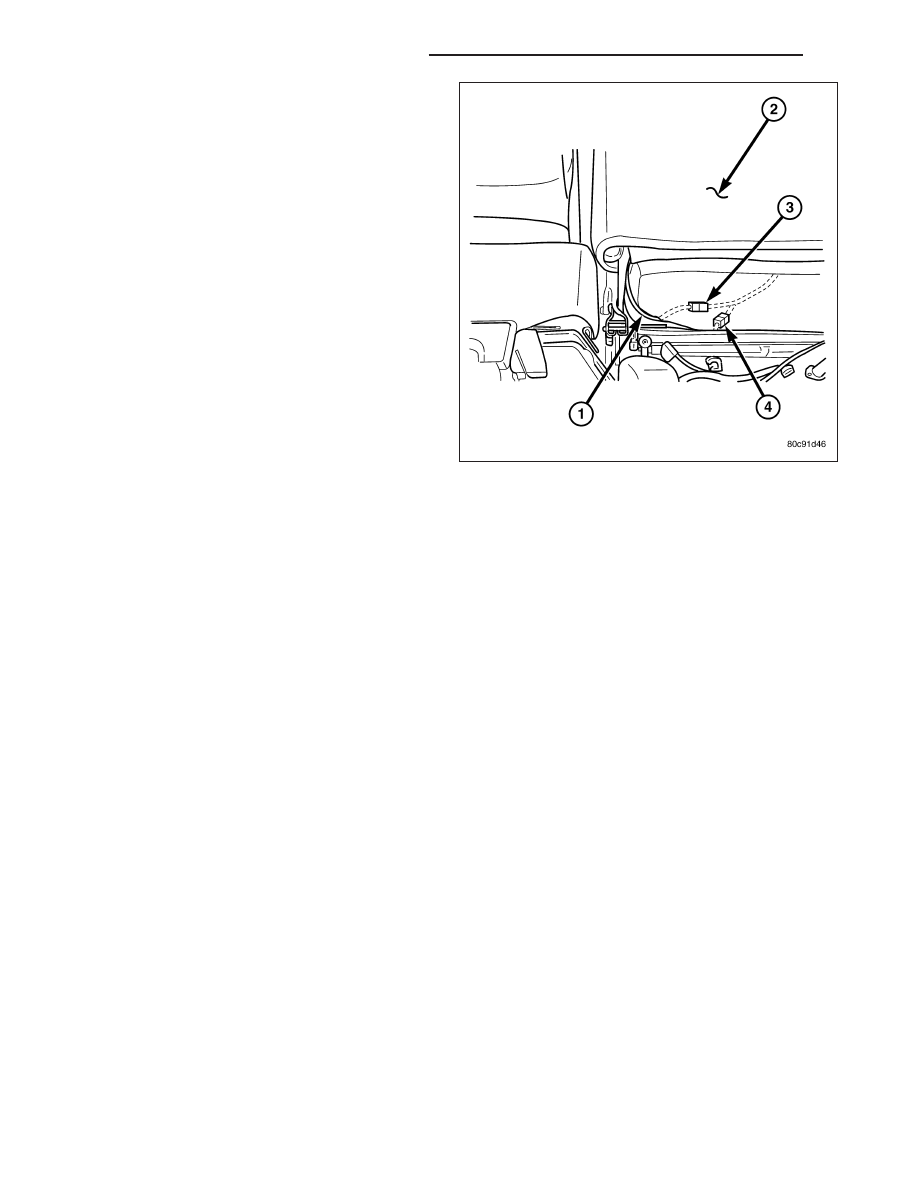

2. Connect the new heating element electrical con-

nectors (3&4).

3. Connect the battery negative cable.

4. Verify heated seat system operation.

5. Install the appropriate seat cushion, (Refer to 23 -

BODY/SEATS/SEAT CUSHION COVER - INSTAL-
LATION) or seat back trim cover, (Refer to 23 -
BODY/SEATS/SEAT BACK CUSHION / COVER -
INSTALLATION).

NOTE: Make certain the seat wire harness is cor-
rectly routed through the seat and seat back. The
excess wire between the cushion and back ele-
ments should be securely tucked between the rear
of the cushion foam and the rear carpet flap of the
trim cover.

8G - 36

HEATED SEAT SYSTEM-SERVICE INFO

KJ

HEATED SEAT SENSOR

DESCRIPTION

The heated seat temperature sensor is a Negative Temperature Coefficient (NTC) thermistor. One temperature sen-
sor is used for each seat. This temperature sensor is located in the seat cushion heating element on all models.

The heated seat temperature sensor cannot be repaired or adjusted and must be replaced if defective. The heated
seat cushion element must be replaced if the temperature sensor is defective. Refer to the procedure in this section
of the service manual.

OPERATION

When the temperature of the seat cushion cover rises, the resistance of the sensor decreases. The heated seat
module supplies five-volts to one side of each sensor, and monitors the voltage drop through the sensor on a return
circuit. The heated seat module uses this temperature sensor input to monitor the temperature of the seat, and
regulates the current flow to the seat heating elements accordingly.

DIAGNOSIS AND TESTING - HEATED SEAT SENSOR

For complete circuit diagrams, refer to WIRING.

NOTE: Any resistance values (ohms

V

) given in the following text are supplied using the automatic range

generated by a fluke

T

automotive meter. If another type of measuring device is used the values generated

may not be the same as the results shown here, or may have to be converted to the range used here.

1. Position the driver seat in the full rearward position.

2. Unclip the heated seat module from the bottom of the drivers seat cushion pan.

3. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity (No.7 for passen-

ger, No.8 for driver seat) for a range in voltage from approx. 1.72 – 3.0 volts. It should be within this range, If OK
check the heated seat element. If NOT OK, check for the proper 5 volt supply to the heated seat sensor, from
the module. Refer to Wiring for specific information. If 5 volts is not being supplied to the sensor from the mod-
ule, replace the heated seat module.

4. Test the seat wire harness between the heated seat module connector and the heated seat wire harness con-

nector for shorted or open circuits. If OK, refer to Diagnosis and Testing the Heated Seat Module in Electronic
Control Modules, for the proper heated seat module diagnosis and testing procedures. If not OK, repair the
shorted or open heated seat wire harness as required.

REMOVAL

1. For heated seat sensor replacement procedure (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT ELE-

MENT - REMOVAL).

KJ

HEATED SEAT SYSTEM-SERVICE INFO

8G - 37
