P0038-O2 SENSOR 1/2 HEATER CIRCUIT HIGH

9 - 28

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0038-O2 SENSOR 1/2 HEATER CIRCUIT HIGH (CONTINUED)

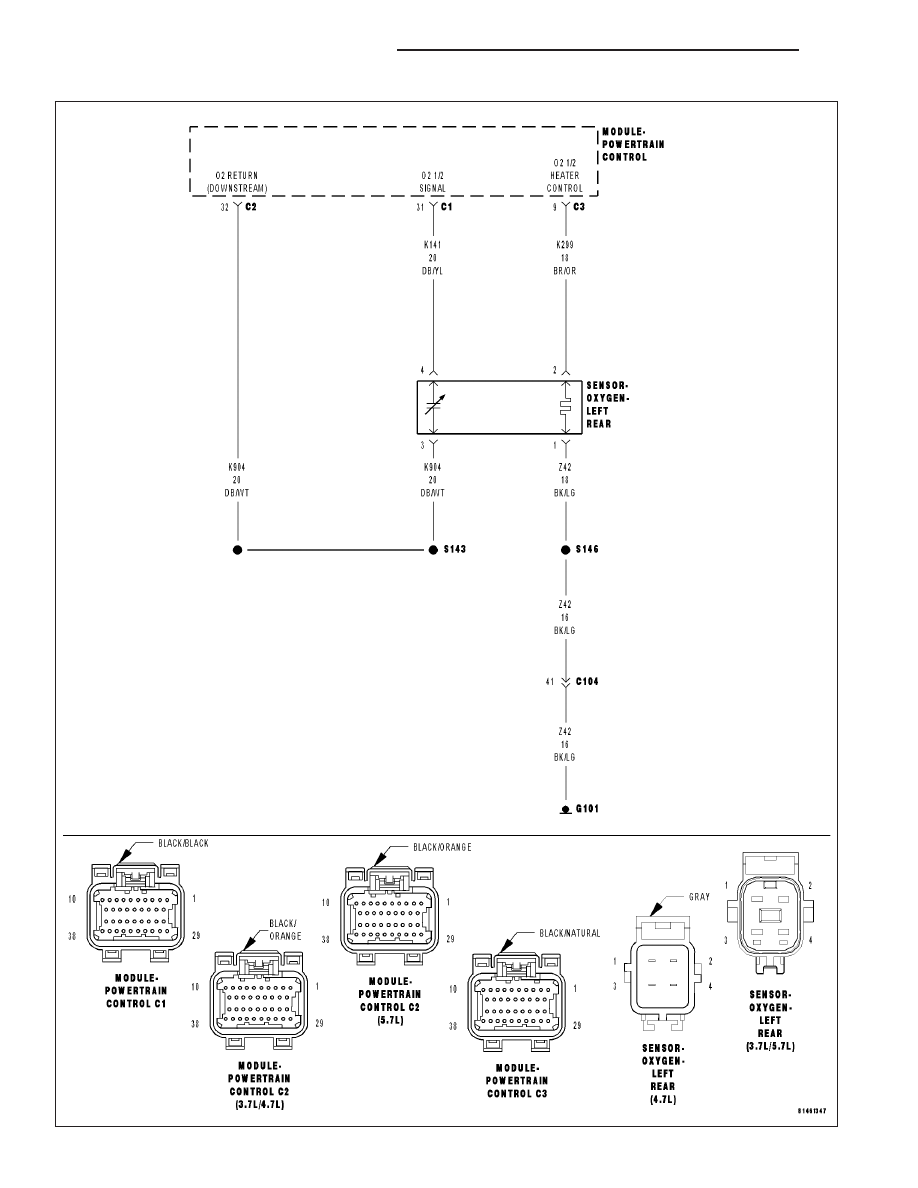

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Battery voltage above 10.6 volts, ASD is powered up, and O2 heater is off.

•

Set Condition:
Desired state does not equal Actual state. One Trip Fault. Three good trips to turn off the MIL.

Possible Causes

(K299) O2 1/2 HEATER CONTROL CIRCUIT OPEN

(Z42) O2 1/2 HEATER GROUND CIRCUIT OPEN

(K299) O2 SENSOR 1/2 HEATER CONTROL CIRCUIT SHORTED TO BATTERY VOLTAGE

O2 SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read DTC’s.

Is the DTC active at this time?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

O2 HEATER ELEMENT

Turn the ignition off.

NOTE: Allow the O2 Sensor to cool down to room temperature.
Disconnect the 1/2 O2 Sensor harness connector.

Measure the resistance across the O2 Sensor Heater element, between the Heater Control terminal and the Heater
ground terminal at the component.

NOTE: O2 Heater Element resistance values should be measured at 70°F (21.1°C). The resistance value will
vary with different temperature values.

Is the O2 Sensor Heater Element resistance between 2.0 and 30.0 ohms?

Yes

>> Go To 3

No

>> Replace the O2 Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 29

P0038-O2 SENSOR 1/2 HEATER CIRCUIT HIGH (CONTINUED)

3.

(K299) O2 1/2 HEATER CONTROL CIRCUIT

Ignition on, engine not running.

With a scan tool, actuate the O2 1/2 Heater Test with the O2 Sensor
harness connector still disconnected.

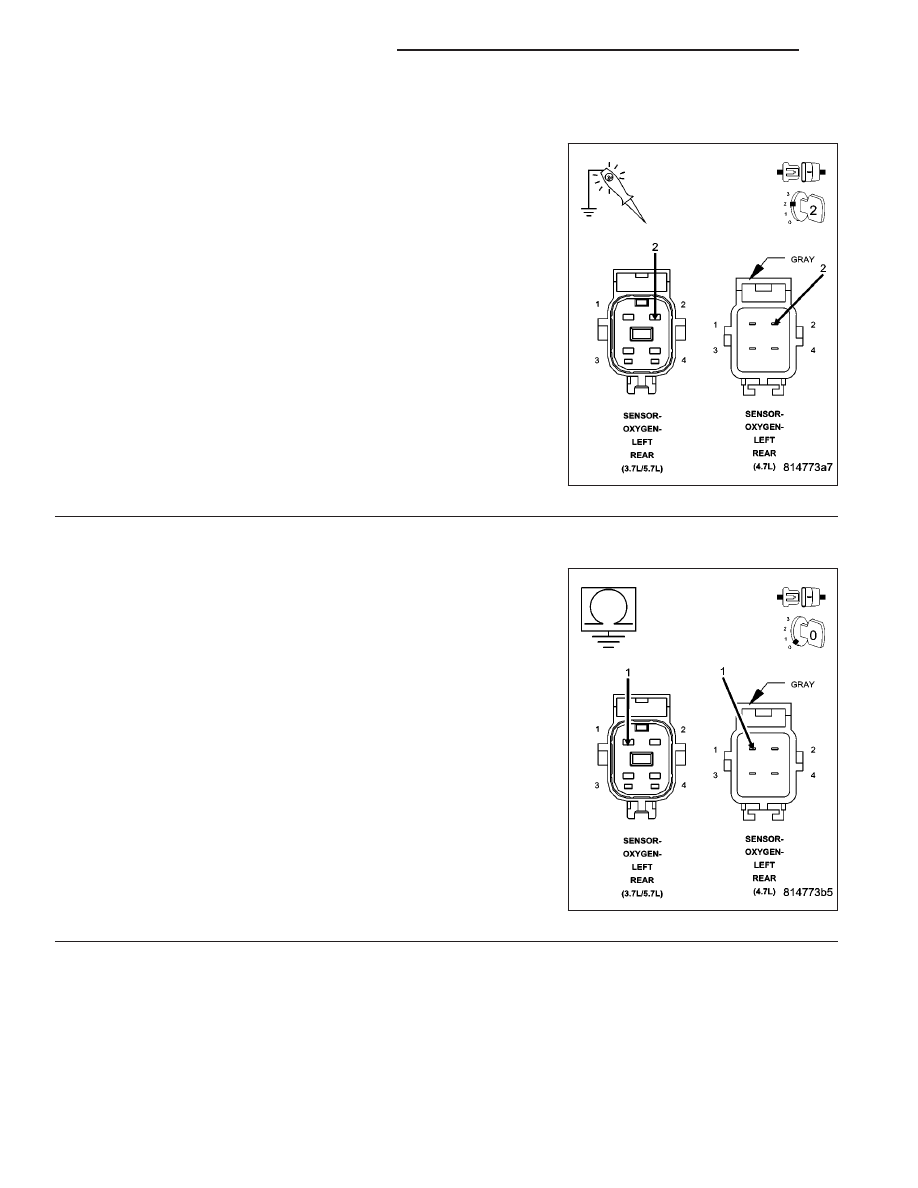

Using a 12-volt test light connected to ground, probe the (K299) O2
1/2 Heater Control circuit in the O2 Sensor harness connector.

Does the test light illuminate brightly and flash on and off dur-
ing the actuation?

Yes

>> Go To 4

No

>> Go To 5

4.

(Z42) O2 HEATER GROUND CIRCUIT OPEN

Turn the ignition off.

Measure the resistance between an engine ground and the (Z42) O2
1/2 Heater ground circuit in the O2 Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the O2 Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Repair the open in the (Z42) O2 1/2 Heater ground circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 30

ENGINE ELECTRICAL DIAGNOSTICS

WK

P0038-O2 SENSOR 1/2 HEATER CIRCUIT HIGH (CONTINUED)

5.

(K299) O2 1/2 HEATER CONTROL CIRCUIT SHORTED TO BATTERY VOLTAGE

Turn the ignition off.

Disconnect the C3 PCM harness connector.

Ignition on, engine not running.

Using a 12-volt test light connect to ground, probe the (K299) O2 1/2
Heater Control circuit in the O2 Sensor harness connector.

Does the test light illuminate brightly?

Yes

>> Repair the short to battery voltage in the (K299) O2 1/2

Heater Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(K299) O2 1/2 HEATER CONTROL CIRCUIT OPEN

Turn the ignition off.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.

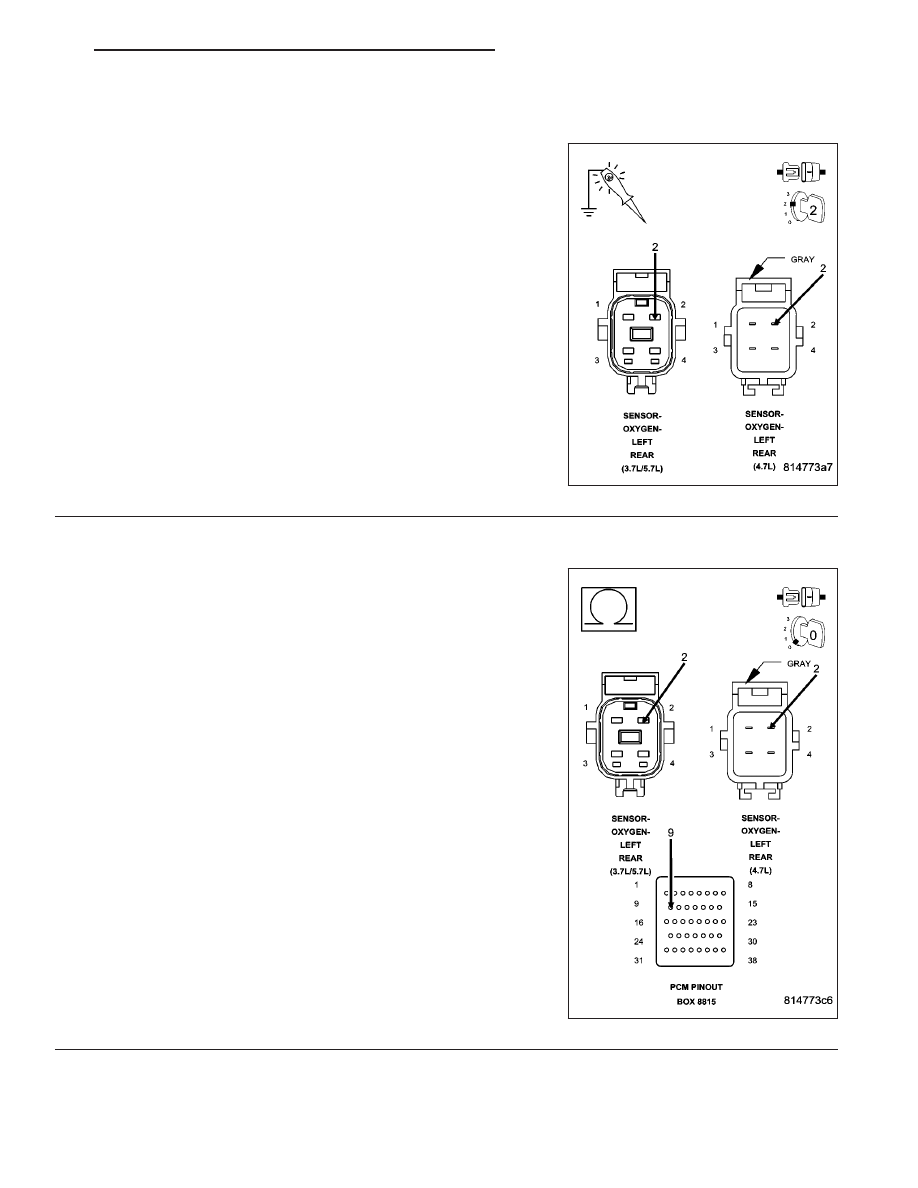

Measure the resistance of the (K299) O2 1/2 Heater Control circuit
from the O2 Sensor harness connector to the appropriate terminal of
special tool #8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K299) O2 1/2 Heater Control cir-

cuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)
