Fig. 58 REAR CHASSIS

Fig. 59 LEFT REAR UNDERBODY

8W - 91 - 56

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

WK

Fig. 60 RIGHT REAR UNDERBODY

Fig. 61 CENTER UNDERBODY

WK

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 57

Fig. 62 LEFT FRONT UNDERBODY

8W - 91 - 58

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

WK

Fig.

63

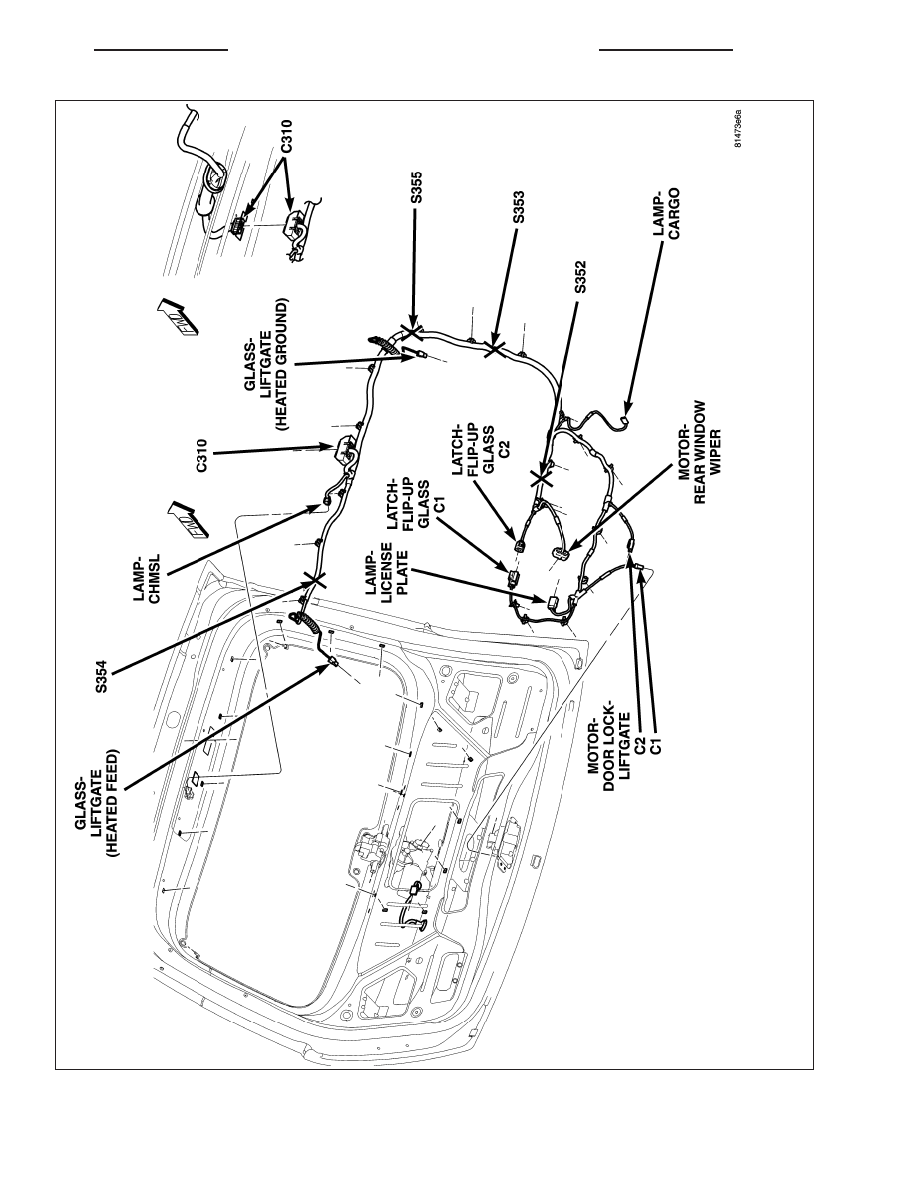

LIFTGA

TE

WK

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 59
