CABIN HEATER (DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

N115 10DB/YL

PTC NO. 3 RELAY OUTPUT

2

Z149 10BK/DG

GROUND

3

N113 10DB/OR

PTC NO. 1 RELAY OUTPUT

4

Z922 10BK

GROUND

5

N114 10DB/LB

PTC NO. 2 RELAY OUTPUT

6

-

-

CAPACITOR-IGNITION NO. 1 (3.7L/4.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

-

-

CAPACITOR-IGNITION NO. 2 (3.7L/4.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

-

-

CLUSTER C1 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

D500 20WT

LIN BUS

2

G102 20VT/GY

MENU SWITCH INPUT

3

G103 20VT/LB

STEP SWITCH INPUT

4

G105 20VT/YL

C/T SWITCH INPUT

5

G108 20VT/DB

RESET SWITCH INPUT

6

X774 20GY/LB (PARK ASSIST)

PARK ASSIST ON/OFF SWITCH

7

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

8

Z210 20BK

GROUND

9

P81 20TN/LB

LEFT HEATED SEAT LOW INDICATOR DRIVER

10

P83 20TN/WT

LEFT HEATED SEAT HIGH INDICATOR DRIVER

11

P82 20TN/LB

RIGHT HEATED SEAT LOW INDICATOR DRIVER

12

P84 20TN/WT

RIGHT HEATED SEAT HIGH INDICATOR DRIVER

13

X775 20GY/DB (PARK ASSIST)

PARK ASSIST INDICATOR SIGNAL

14

E16 20OR/GY (MTC)

INDICATOR DIMMER SIGNAL

15

G10 20VT/LG

SEAT BELT SWITCH SENSE

16

B25 20DG/WT

PARK BRAKE SWITCH SENSE

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

WK

CLUSTER C2 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z905 18BK

GROUND

2

F102 20PK/DB

IGNITION RUN RELAY CONTROL

3

Q82 20LG/OR

FLIP-UP GLASS RELAY CONTROL

4

F103 20PK/GY

IGNITION RUN/ACC RELAY CONTROL

5

P777 20LG/DG

DOOR LOCK RELAY CONTROL

6

P1 20TN/LG

DRIVER DOOR UNLOCK RELAY CONTROL

7

P292 20VT/LG

DOOR UNLOCK RELAY CONTROL

8

-

-

9

A108 20LG/RD

FUSED B(+)

10

M28 20YL/TN

GLOVE BOX LAMP DRIVER

11

-

-

12

M22 20YL/OR

COURTESY LAMPS DRIVER

13

Z905 18BK

GROUND

14

-

-

15

E2 20OR/BR

PANEL LAMPS DRIVER

16

-

-

17

L778 20WT/LB

FUSED PARK LAMP RELAY OUTPUT

18

-

-

19

Z18 20BK/LB

GROUND

20

F941 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

CLUSTER C3 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G80 20VT/BR

FLIP-UP GLASS AJAR SWITCH SENSE

3

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

4

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

5

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

6

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

7

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

8

Q80 20OR/VT

FLIP-UP GLASS SWITCH SENSE

9

D55 20WT/OR

CAN B BUS (+)

10

D54 20WT

CAN B BUS (-)

11

P365 20LG/GY (HEATED SEATS)

LEFT HEATED SEAT SWITCH SENSE

12

L24 20WT/VT

AUTO HEADLAMPS SIGNAL

13

C221 20LB/OR (MTC)

A/C SWITCH SENSE

14

P366 20LG/LB (HEATED SEATS)

RIGHT HEATED SEAT SWITCH SENSE

15

L924 20WT/TN

AUTO HEADLAMPS SIGNAL RETURN

16

P877 20TN/OR (HEATED SEATS)

SWITCH-FRONT HEATED SEAT RETURN

17

G161 20VT/DG (EXCEPT MEMORY)

DRIVER DOOR LOCK SWITCH MUX

18

G160 20VT/BR (EXCEPT MEMORY)

PASSENGER DOOR LOCK SWITCH MUX

19

Z463 20BK/LB (EXCEPT MEMORY)

DOOR LOCK SWITCH RETURN

20

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

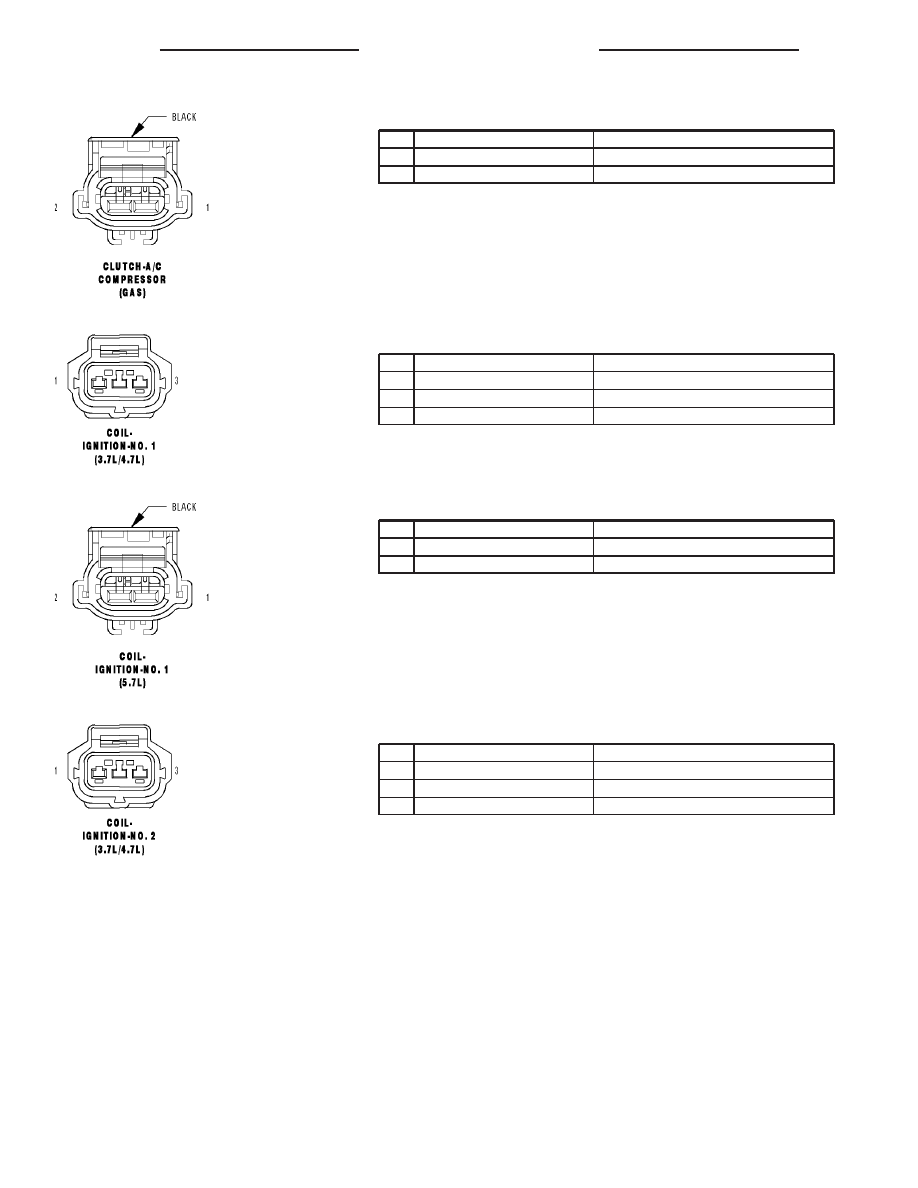

CLUTCH-A/C COMPRESSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL

A/C CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

COIL-IGNITION-NO. 1 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K86 16YL/DB

COIL CONTROL NO. 1

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 1 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K86 16YL/DB

COIL CONTROL NO. 1

COIL-IGNITION-NO. 2 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K85 16DB/TN

COIL CONTROL NO. 2

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

WK

COIL-IGNITION-NO. 2 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K85 16DB/TN

COIL CONTROL NO. 2

COIL-IGNITION-NO. 3 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K93 16DB/BR

COIL CONTROL NO. 3

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 3 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K93 16DB/BR

COIL CONTROL NO. 3

COIL-IGNITION-NO. 4 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K15 16DB

COIL CONTROL NO. 4

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
