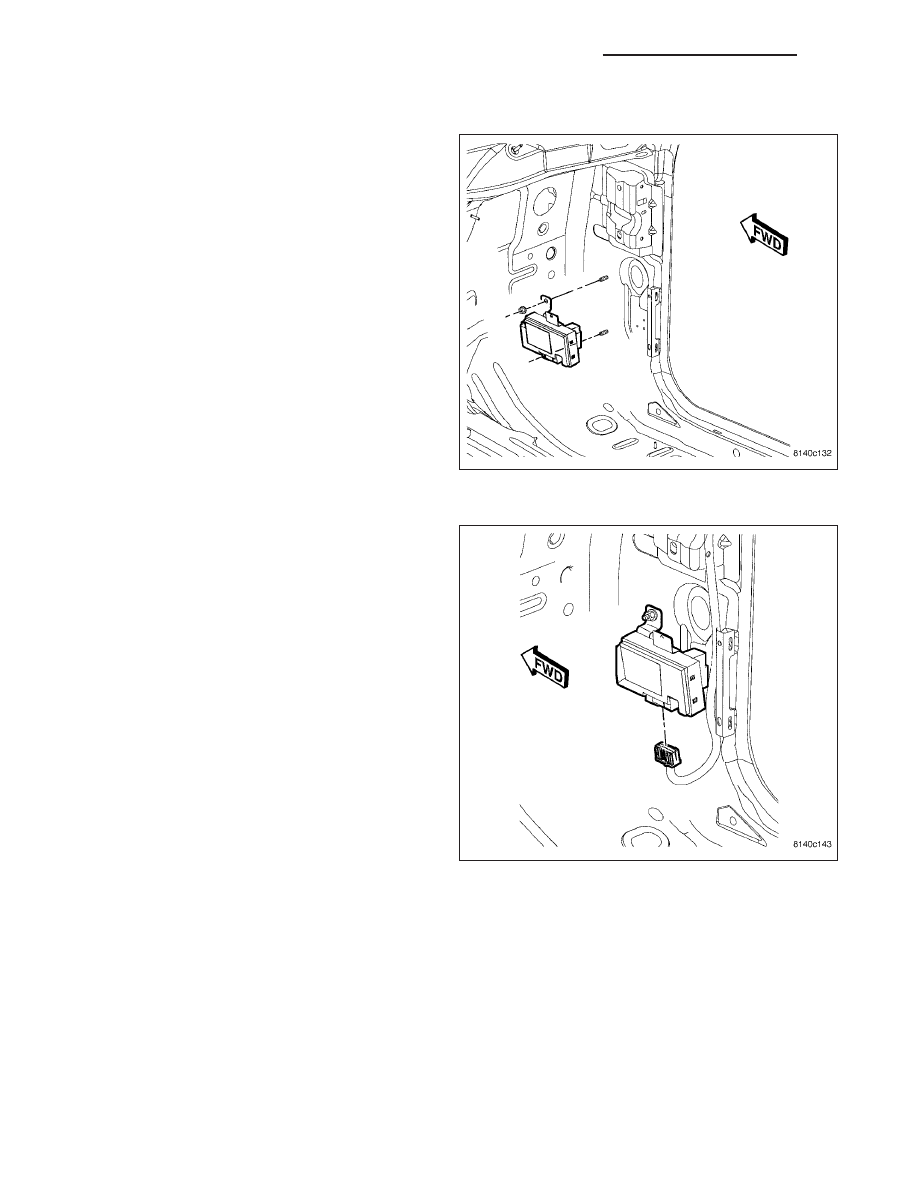

INSTALLATION

1. Position

hands

free

module

to

the

mounting

bracket.

2.

Install and tighten mounting fasteners.

3. Position mounting bracket and module to side cowl

panel.

4. Install and tighten mounting fasteners.

5. Connect wire harness connector.

6. Install side cowl panel trim.

7. Connect battery negative cable.

8T - 62

NAVIGATION/TELECOMMUNICATION - SERVICE INFORMATION

WK

WIRING

TABLE OF CONTENTS

page

page

WIRING DIAGRAM INFORMATION . . . . . . . 8W-01-1
COMPONENT INDEX . . . . . . . . . . . . . . . . . . 8W-02-1
POWER DISTRIBUTION . . . . . . . . . . . . . . . 8W-10-1
JUNCTION BLOCK. . . . . . . . . . . . . . . . . . . . 8W-12-1
INTEGRATED POWER MODULE . . . . . . . . . 8W-13-1
GROUND DISTRIBUTION . . . . . . . . . . . . . . 8W-15-1
BUS COMMUNICATIONS. . . . . . . . . . . . . . . 8W-18-1
CHARGING SYSTEM . . . . . . . . . . . . . . . . . . 8W-20-1
STARTING SYSTEM . . . . . . . . . . . . . . . . . . 8W-21-1
FUEL/IGNITION SYSTEM . . . . . . . . . . . . . . 8W-30-1
TRANSMISSION CONTROL SYSTEM . . . . . 8W-31-1
VEHICLE SPEED CONTROL. . . . . . . . . . . . . 8W-33-1
ANTILOCK BRAKES. . . . . . . . . . . . . . . . . . . 8W-35-1
VEHICLE THEFT SECURITY SYSTEM . . . . . 8W-39-1
INSTRUMENT CLUSTER . . . . . . . . . . . . . . . 8W-40-1
HORN/POWER OUTLET. . . . . . . . . . . . . . . . 8W-41-1
AIR CONDITIONING/HEATER . . . . . . . . . . . 8W-42-1
AIRBAG SYSTEM . . . . . . . . . . . . . . . . . . . . 8W-43-1
INTERIOR LIGHTING. . . . . . . . . . . . . . . . . . 8W-44-1
AUDIO/VIDEO SYSTEM . . . . . . . . . . . . . . . . 8W-47-1

REAR WINDOW DEFOGGER . . . . . . . . . . . . 8W-48-1
OVERHEAD CONSOLE. . . . . . . . . . . . . . . . . 8W-49-1
FRONT LIGHTING . . . . . . . . . . . . . . . . . . . . 8W-50-1
REAR LIGHTING . . . . . . . . . . . . . . . . . . . . . 8W-51-1
TURN SIGNALS. . . . . . . . . . . . . . . . . . . . . . 8W-52-1
WIPERS. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53-1
TRAILER TOW. . . . . . . . . . . . . . . . . . . . . . . 8W-54-1
NAVIGATION/TELECOMMUNICATIONS . . . . 8W-55-1
CONVENIENCE SYSTEMS . . . . . . . . . . . . . . 8W-56-1
POWER WINDOWS . . . . . . . . . . . . . . . . . . . 8W-60-1
POWER DOOR LOCKS . . . . . . . . . . . . . . . . 8W-61-1
POWER MIRRORS . . . . . . . . . . . . . . . . . . . 8W-62-1
POWER SEAT . . . . . . . . . . . . . . . . . . . . . . . 8W-63-1
POWER SUNROOF . . . . . . . . . . . . . . . . . . . 8W-64-1
SPLICE INFORMATION . . . . . . . . . . . . . . . . 8W-70-1
CONNECTOR PIN-OUTS . . . . . . . . . . . . . . . 8W-80-1
CONNECTOR/GROUND/SPLICE

LOCATION . . . . . . . . . . . . . . . . . . . . . . . . 8W-91-1

POWER DISTRIBUTION . . . . . . . . . . . . . . . 8W-97-1

WK

WIRING

8W - 1

8W-01 WIRING DIAGRAM INFORMATION

TABLE OF CONTENTS

page

page

WIRING DIAGRAM INFORMATION

DESCRIPTION

DESCRIPTION - HOW TO USE WIRING

DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DESCRIPTION - CIRCUIT INFORMATION

. . . . 5

DESCRIPTION - CIRCUIT FUNCTIONS

. . . . . . 5

DESCRIPTION - SECTION IDENTIFICATION

AND INFORMATION . . . . . . . . . . . . . . . . . . . . 6

DESCRIPTION - CONNECTOR, GROUND

AND SPLICE INFORMATION . . . . . . . . . . . . . . 7

WARNING

WARNINGS - GENERAL

. . . . . . . . . . . . . . . . . 7

DIAGNOSIS AND TESTING - WIRING

HARNESS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

STANDARD PROCEDURE

STANDARD PROCEDURE -

ELECTROSTATIC DISCHARGE (ESD)
SENSITIVE DEVICES . . . . . . . . . . . . . . . . . . . 9

STANDARD PROCEDURE - TESTING OF

VOLTAGE POTENTIAL . . . . . . . . . . . . . . . . . . . 9

STANDARD PROCEDURE - TESTING FOR

CONTINUITY . . . . . . . . . . . . . . . . . . . . . . . . . 10

STANDARD PROCEDURE - TESTING FOR A

SHORT TO GROUND . . . . . . . . . . . . . . . . . . . 10

STANDARD PROCEDURE - TESTING FOR A

SHORT TO GROUND ON FUSES
POWERING SEVERAL LOADS . . . . . . . . . . . 10

STANDARD PROCEDURE - TESTING FOR A

VOLTAGE DROP . . . . . . . . . . . . . . . . . . . . . . 11

SPECIAL TOOLS

WIRING/TERMINAL

. . . . . . . . . . . . . . . . . . . . 12

CONNECTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

DIODE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

TERMINAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

WIRE

STANDARD PROCEDURE - WIRE SPLICING

. . 13

WIRING DIAGRAM INFORMATION

DESCRIPTION

DESCRIPTION - HOW TO USE WIRING DIAGRAMS

DaimlerChrysler Corporation wiring diagrams are designed to provide information regarding the vehicles wiring con-
tent. In order to effectively use the wiring diagrams to diagnose and repair DaimlerChrysler Corporation vehicles, it
is important to understand all of their features and characteristics.

Diagrams are arranged such that the power (B+) side of the circuit is placed near the top of the page, and the
ground (B-) side of the circuit is placed near the bottom of the page.

All switches, components, and modules are shown in the at rest position with the doors closed and the key
removed from the ignition.

Components are shown two ways. A solid line around a component indicates that the component is complete. A
dashed line around the component indicates that the component is being shown is not complete. Incomplete com-
ponents have a reference number to indicate the page where the component is shown complete.

It is important to realize that no attempt is made on the diagrams to represent components and wiring as they
appear on the vehicle. For example, a short piece of wire is treated the same as a long one. In addition, switches
and other components are shown as simply as possible, with regard to function only.

SYMBOLS

International symbols are used throughout the wiring diagrams. These symbols are consistent with those being used
around the world.
