U1001–CAN B BUS (-) CIRCUIT– MEMORY MIRROR MODULE (CONTINUED)

For the Power Memory Mirror System circuit diagram (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition in the run position.

•

Set Condition:
If the Driver / Passenger Memory Mirror Module senses that the (D54) Can B Bus (-) circuit is either open, or
shorted to voltage, or shorted to ground, or shorted together.

Possible Causes

FOR THE DRIVER MEMORY MIRROR SYSTEM:

ACTIVE CAN B BUS DTCs IN FRONT CONTROL MODULE (FCM)

(D54) CAN B BUS (-) CIRCUIT OPEN TO DRIVER MEMORY MIRROR MODULE

DRIVER MEMORY MIRROR MODULE

FOR THE PASSENGER MEMORY MIRROR SYSTEM:

ACTIVE CAN B BUS DTCs IN FRONT CONTROL MODULE (FCM)

(D54) CAN B BUS (-) CIRCUIT OPEN TO PASSENGER MEMORY MIRROR MODULE

PASSENGER MEMORY MIRROR MODULE

NOTE: Since this DTC can set in the Driver Door Module (DDM) and in the Passenger Door Module (PDM)
this procedure addresses both systems’ circuits and components. Select only that which applies to the sys-
tem you are diagnosing.

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: U1001 CAN B BUS (-) CIRCUIT?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

2.

CHECK FOR ACTIVE CAN B BUS RELATED DTCS IN THE FRONT CONTROL MODULE (FCM)

With the scan tool, read Front Control Module (FCM) DTCs

Does the scan tool display any active CAN B BUS related DTCs?

Yes

>> Diagnose and repair the DTC(s). (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -

DIAGNOSIS AND TESTING).

No

>> Go To 3

8N - 208

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

U1001–CAN B BUS (-) CIRCUIT– MEMORY MIRROR MODULE (CONTINUED)

3.

CHECK THE (D54) CAN B BUS (-) CIRCUIT FOR AN OPEN BETWEEN THE FRONT CONTROL MODULE &
THE DRIVER / PASSENGER MEMORY MIRROR MODULE

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Memory Mirror Module C1 connector.

•

Disconnect the Front Control Module C1 connector.

•

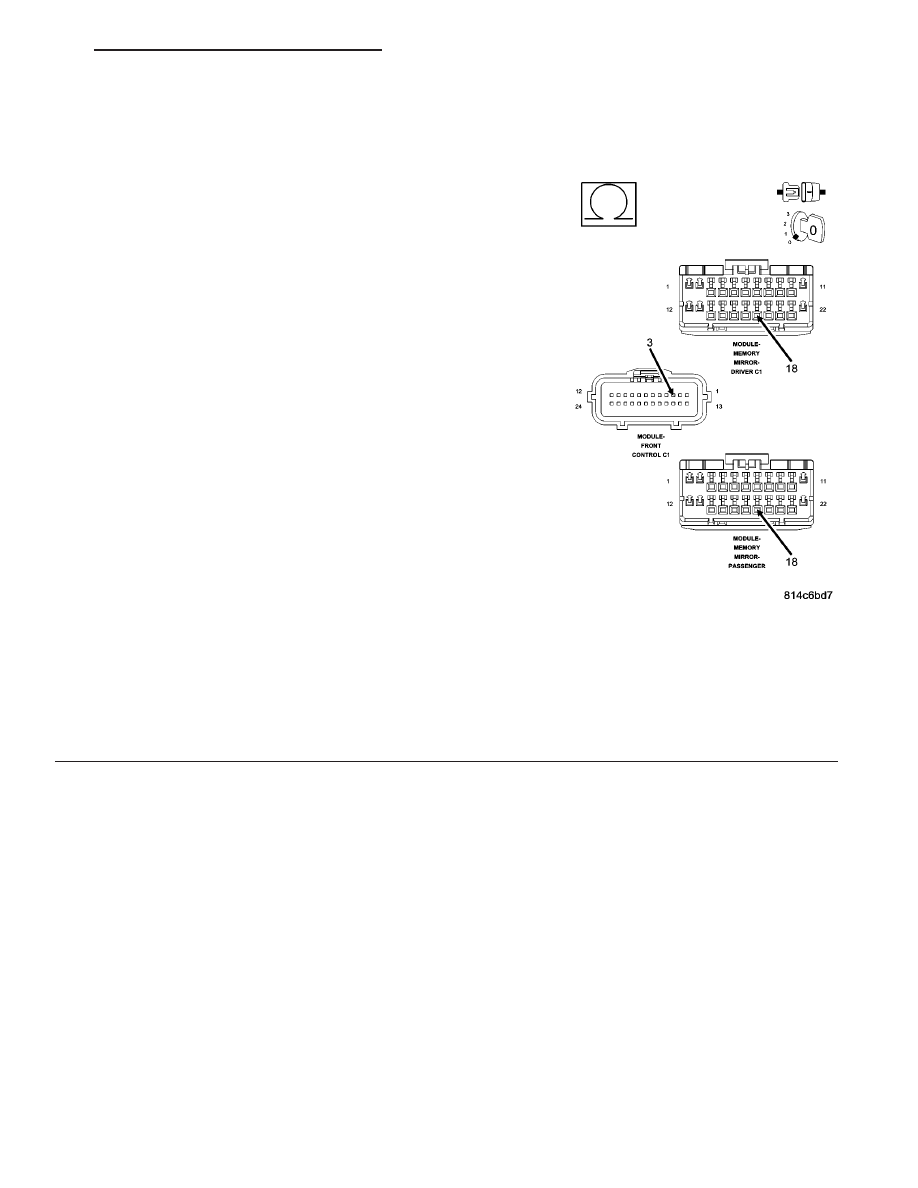

Measure the resistance of the (D54) Can B Bus (-) circuit
between the Front Control Module C1 connector and the Driver
Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Memory Mirror Module connector.

•

Disconnect the Front Control Module C1 connector.

•

Measure the resistance of the (D54) Can B Bus (-) circuit
between the Front Control Module C1 connector and the Passen-
ger Memory Mirror Module connector.

Is the resistance below 2.0 ohms?

Yes, Driver MMM

Replace the Driver Memory Mirror Module in accordance
with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Replace the Passenger Memory Mirror Module in accor-
dance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Repair the (D54) Can B Bus (-) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 209

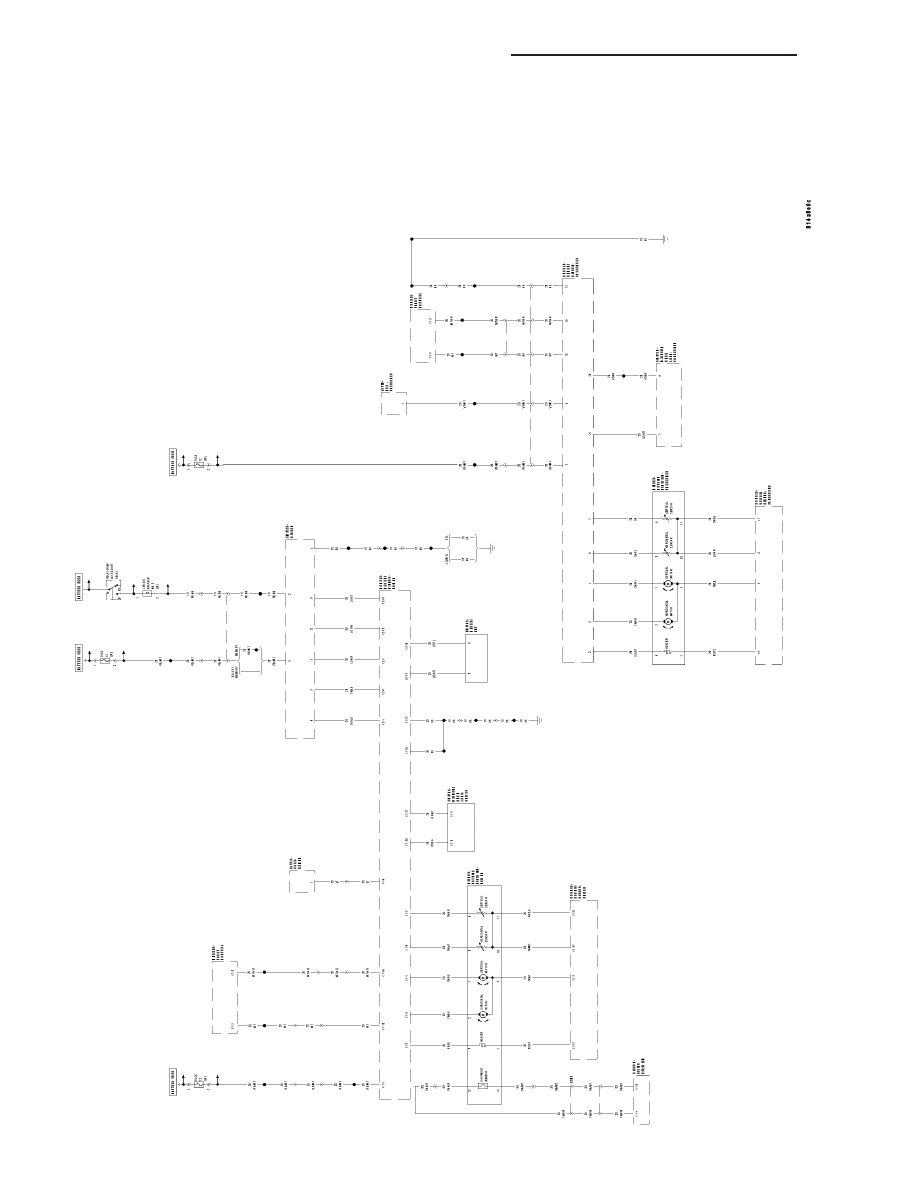

SCHEMATICS AND DIAGRAMS

POWER

MEMOR

Y

MIRRORS

SYSTEM

8N - 210

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

POWER MIRRORS-SERVICE INFORMATION

TABLE OF CONTENTS

page

page

POWER MIRRORS-SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 211

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 211

DIAGNOSIS AND TESTING

POWER MIRRORS

. . . . . . . . . . . . . . . . . . . 211

MIRROR-INSIDE REARVIEW

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 212

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 212

DIAGNOSIS AND TESTING

AUTOMATIC DAY/NIGHT MIRROR

. . . . . . . . 212

SWITCH-MIRROR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 213

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 214

DIAGNOSIS AND TESTING

POWER MIRROR SWITCH

. . . . . . . . . . . . . 214

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 215

POWER MIRRORS-SERVICE INFORMATION

DESCRIPTION

AUTOMATIC DAY/NIGHT MIRROR

The automatic day/night mirror system is able to automatically change the reflectance of the inside rear view mirror
in order to reduce the glare of headlamps approaching the vehicle from the rear. The automatic day/night rear view
mirror receives battery current through a fuse in the junction block only when the ignition switch is in the On posi-
tion.

OUTSIDE REAR VIEW MIRROR

The power operated rear view mirrors allow the driver to adjust both outside mirrors electrically from the driver side
front seat position by operating a switch on the driver side front door trim panel. The power mirrors receive a non-
switched battery feed through a fuse in the junction block so that the system will remain operational, regardless of
the ignition switch position.

OPERATION

AUTOMATIC DAY/NIGHT MIRROR

A switch located on the bottom of the automatic day/night mirror housing allows the vehicle operator to select
whether the automatic dimming feature is operational. When the automatic day/night mirror is turned on, the mirror
switch is lighted by an integral Light-Emitting Diode (LED). The mirror will automatically disable its self-dimming
feature whenever the vehicle is being driven in reverse.

DIAGNOSIS AND TESTING

POWER MIRRORS

For complete circuit diagrams, refer to the appropriate wiring information.

1. Check the fuses in the Power Distribution Center (PDC) and the junction block. If OK, go to Step 2. If not OK,

repair the shorted circuit or component as required and replace the faulty fuse(s).

2. Check for battery voltage at the fuse in the junction block. If OK, go to Step 3. If not OK, repair the open circuit

to the PDC as required.

3. Disconnect and isolate the battery negative cable. Remove the driver side power window switch and bezel

assembly and unplug the wire harness connector from the power mirror switch. Connect the battery negative
cable. Check for battery voltage at the fused B(+) circuit cavity in the door wire harness half of the power mirror
switch wire harness connector. If OK, go to Step 4. If not OK, repair the open circuit to the junction block as
required.
