U1107–ECU IN SINGLE–WIRE MODE – HSM (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
This code will set if either the Can B Bus (+) or (-) circuits are open.

Possible Causes

CAN B BUS DTC’s IN FRONT CONTROL MODULE

(D54) CAN B BUS (–) CIRCUIT OPEN

(D55) CAN B BUS (+) CIRCUIT OPEN

HEATED SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display U1107 ECU IN SINGLE-WIRE MODE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

2.

CHECK FRONT CONTROL MODULE DTC’s

With the scan tool, read Front Control Module DTC’s

Does the scan tool display any CAN B BUS DTC’s – ACTIVE?

Yes

>> Refer to the symptom list for problems related to Communication in the ELECTRICAL.– ELECTRONIC

CONTROL MODULES – ELECTRICAL DIAGNOSES section.

No

>> Go to 3

8G - 54

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK

U1107–ECU IN SINGLE–WIRE MODE – HSM (CONTINUED)

3.

CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Heated Seat Module connector.

Disconnect the Front Control Module C1 connector.

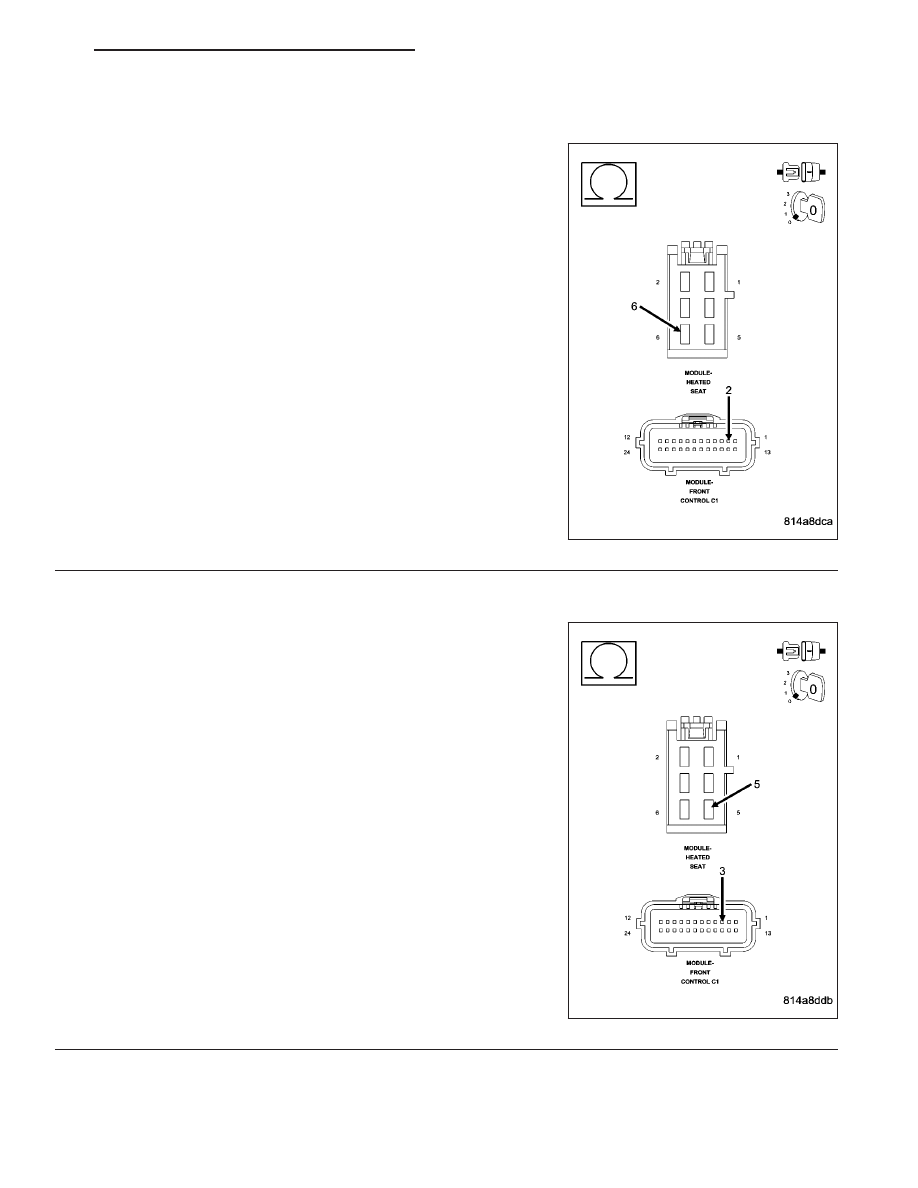

Measure the resistance of the (D55) Can B Bus (+) circuit between the
Front Control Module C1 connector and the Heated Seat Module con-
nector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

No

>> Repair the Can B Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

4.

CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) Can B Bus (–) circuit between the
Front Control Module C1 connector and the Heated Seat Module con-
nector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Heated Seat Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Can B Bus (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

WK

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 55

BODY VERIFICATION TEST – VER 1

Diagnostic Test

1.

Perform Body Verification Test

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Ensure that all accessories are turned off.

Ensure that the battery is fully charged.

Turn the ignition on.

With the scan tool, record and erase DTCs from all modules.

If an electronic control module was replaced, select the applicable module from the scan tool menu and press “Misc.
Functions”. If the module has programable features, program as necessary.

If repairs were made to any of the HVAC door actuator circuits, with the scan tool in HVAC, select System Tests and
then select Actuator DTC Detection. The test must pass before proceeding to the next step.

If repairs were made to any of the HVAC doors, linkage, door actuators, or door actuator circuits, with the scan tool
in HVAC, select System Tests and then select Actuator Calibration Test. The test must pass before proceeding to
the next step.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Operate all functions of the system that caused the original concern.

With the scan tool, select ECU View.

Check for DTCs in the modules.

Are DTCs present in any of the modules or is the original condition still present?

Yes

>> The repair is not complete. Refer to the related category for the DTC or symptom that is still present.

No

>> The repair is complete.

8G - 56

HEATED SEATS - ELECTRICAL DIAGNOSTICS

WK

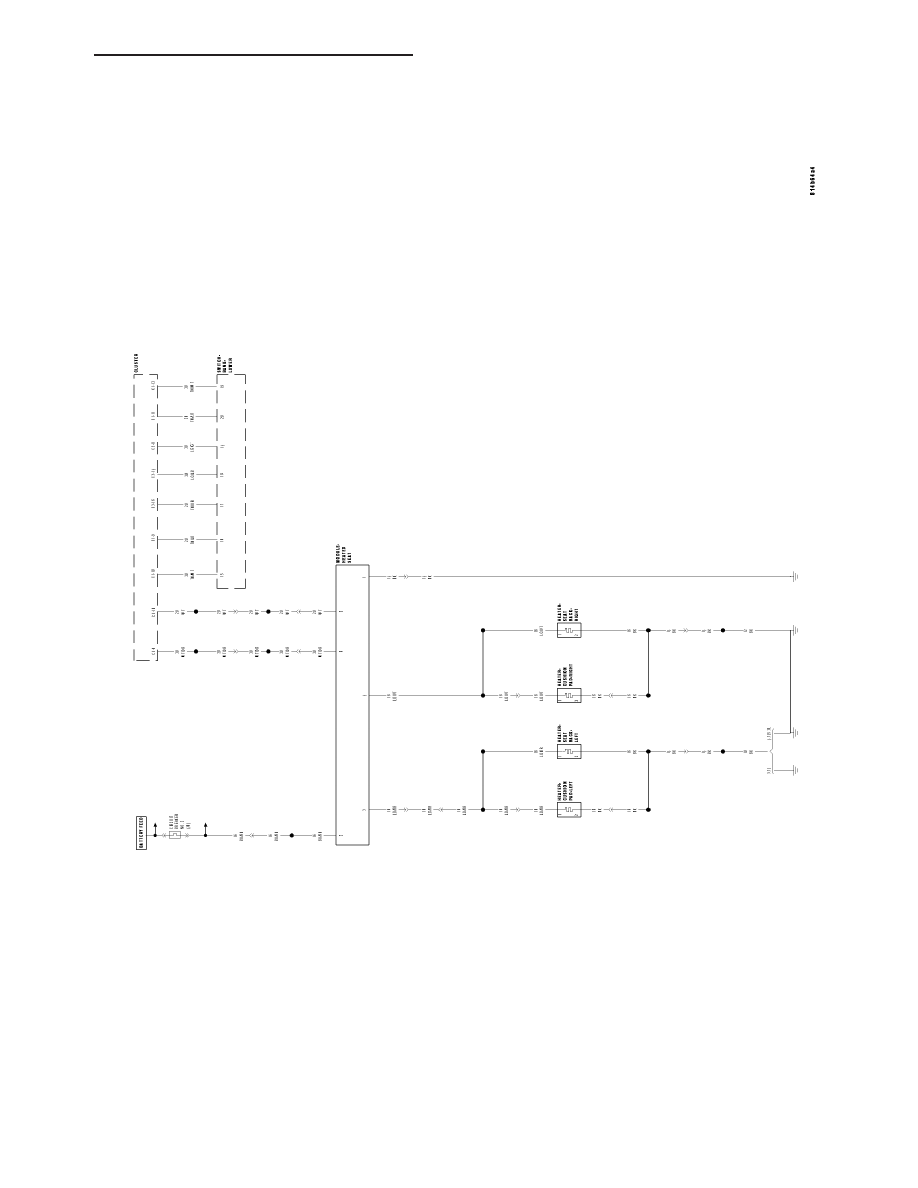

SCHEMATICS AND DIAGRAMS

HEA

TED

SEA

T

SYSTEM

WK

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 57
