NOTE: Perform the Coast Down Adaptations first. The Transmission Temperature must be greater than 60°C
(140°F) and less than 70°C (158°F). Failure to stay within these temperature ranges will void the procedure.

2. Drive the vehicle until the transmission temperature is in the specified range.

3. Perform 4 to 5 coast downs from 5th to 4th gear and then 4th to 3rd gear.

NOTE: For Upshift adaptation, the Transmission temperature must be greater than 60°C (140°F) and less
than 100°C (212°F). Failure to stay within these temperature ranges will void this procedure.

4. From a stop, moderately accelerate the vehicle and obtain all forward gear ranges while keeping the Engine

RPM below 1800 RPM. Repeat this procedure 4 to 5 times.

5. Obtaining 5th gear may be difficult at 1800 RPM. Allow the transmission to shift into 5th gear at a higher RPM

then lower the RPM to 1800 and perform manual shifts between 4th and 5th gears using the shift lever.

6. The TCM will store the adaptives every 10 minutes. After completion of the adaptation procedure make sure the

vehicle stays running for at least 10 minutes.

7. It is possible to manually store the adaptives under the 10 minute time frame using the scan tool Store Adaptives

procedure.

QUICK LEARN - 4.7L/5.7L VEHICLES

The quick learn procedure requires the use of the scan tool.

This program allows the electronic transmission system to recalibrate itself. This will provide the proper transmission
operation. The quick learn procedure should be performed if any of the following procedures are performed:

•

Transmission Assembly Replacement

•

Transmission Control Module Replacement

•

Solenoid Pack Replacement

•

Clutch Plate and/or Seal Replacement

•

Valve Body Replacement or Recondition

To perform the Quick Learn Procedure, the following conditions must be met:

•

The brakes must be applied

•

The engine speed must be above 500 rpm

•

The throttle angle (TPS) must be less than 3 degrees

•

The shift lever position must stay in PARK until prompted to shift to overdrive

•

The shift lever position must stay in overdrive after the Shift to Overdrive prompt until the scan tool indicates
the procedure is complete

•

The calculated oil temperature must be above 60° and below 200°

DRIVE LEARN - 4.7L/5.7L VEHICLES

When a transmission is repaired and a Quick Learn procedure has been performed on the Transmission Control
Module (TCM), the following Drive Learn procedure can be performed to fine tune any shifts which are particularly
objectionable.

NOTE: It is not necessary to perform the complete Drive Learn procedure every time the TCM is Quick
Learned. Perform only the portions which target the objectionable shift.

LEARN A SMOOTH 1ST NEUTRAL TO DRIVE SHIFT

Perform this procedure only if the complaint is for a delayed or harsh shift the first time the transmission is put into
gear after the vehicle is allowed to set with the engine not running for at least 10 minutes. Use the following steps
to have the TCM learn the 1st N-D UD CVI.

NOTE: The transmission oil temperature must be between 80 - 110°F (27 - 43°C).

1. Start the engine only when the engine and ignition have been off for at least ten (10) minutes.

8E - 290

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

WK

2. With the vehicle at a stop and the service brake applied, record the 1st N-D UD CVI while performing a Neutral

to Drive shift. The 1st N-D UD CVI accounts for air entrapment in the UD clutch that may occur after the engine
has been off for a period of time.

3. Repeat Step 1 and Step 2 until the recorded 1st N-D UD CVI value stabilizes.

NOTE: It is important that this procedure be performed when the transmission temperature is between 80 -
110°F (27 - 43°C). If this procedure takes too long to complete fully for the allowed transmission oil tem-
perature, the vehicle may be returned to the customer with an explanation that the shift will improve daily
during normal vehicle usage. The TCM also learns at higher oil temperatures, but these values (line pres-
sure correction values) are not available for viewing on the scan tool.

LEARN A SMOOTH NEUTRAL TO DRIVE GARAGE SHIFT

Perform this procedure if the complaint is for a delayed or harsh shift when the transmission is put into gear after
the vehicle has had its first shift. Use the following steps to have the TCM learn the Norm N-D UD CVI.

NOTE: The transmission oil temperature must be between 80 - 110°F (27 - 43°C) to learn the UD CVI. Addi-
tional learning occurs at temperatures as low as 0°F and as high as 200°F. This procedure may be per-
formed at any temperature that experiences poor shift quality. Although the UD CVI may not change, shift
quality should improve.

1. Start the vehicle engine and shift to drive.

2. Move the vehicle forward to a speed of at least 16 km/h (10 MPH) and come to a stop. This ensures no air is

present in the UD hydraulic circuit.

3. Perform repeated N-D shifts at a stop while pausing in Neutral for at least 2-3 seconds and monitor Norm N-D

UD CVI volume until the value stabilizes. The value will change during the N-D shift. This is normal since the UD
value is different for the N-D shift then the normal value shown which is used for 4-3 coastdown and kickdowns.
Perform repeated shifts in this temperature range until the Norm N-D UD CVI value stabilizes and the N-D shifts
become smooth.

LEARN THE 1ST 2-3 SHIFT AFTER A RESTART OR SHIFT TO REVERSE

Use the following steps to have the TCM learn the 1st 2-3 shift OD CVI.

NOTE: The transmission oil temperature must be above 80°F (27°C).

1. With the vehicle engine running, select reverse gear for over 2 seconds.

2. Shift the transmission to Drive and accelerate the vehicle from a stop at a steady 15 degree throttle opening and

perform a 2-3 shift while noting the 1st 2-3 OD CVI.

3. Repeat Step 1 and Step 2 until the 1st 2-3 upshift becomes smooth and the 1st 2-3 OD CVI stabilizes.

LEARN A SMOOTH 2-3 AND 3-4 UPSHIFT

NOTE: The transmission oil temperature must be above 110°F (43°C).

Use the following steps to have the TCM learn the OD and 4C CVI’s.

1. Accelerate the vehicle from a stop at a steady 15 degree throttle opening and perform multiple 1-2, 2-3, and 3-4

upshifts. The 2nd 2-3 shift following a restart or shift to reverse will be shown during the shift as a value between
the 1st 2-3 OD CVI and the normal OD CVI. Updates to the normal OD CVI will occur after the 2nd shift into 3rd
gear, following a restart or shift to reverse.

2. Repeat Step 1 until the 2-3 and 3-4 shifts become smooth and the OD and 4C CVI become stable.

LEARN A SMOOTH 4-3 COASTDOWN AND PART THROTTLE 4-3 KICKDOWN

NOTE: The transmission oil temperature must be above 110°F (43°C).

Use the following steps to have the TCM learn the UD shift volume.

1. At a vehicle speed between 64-97 km/h (40-60 MPH), perform repeated 4-3 kickdown shifts.

WK

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 291

2. Repeat Step 1 until the UD volume becomes somewhat stable and the shift becomes smooth.

LEARN A SMOOTH 1-2 UPSHIFT AND 3-2 KICKDOWN

Use the following steps to have the TCM learn the 2C shift volume.

NOTE: The transmission oil temperature must be above 110°F (43°C).

1. With a vehicle speed below 48 km/h (30 MPH) and the transmission in 3rd gear, perform multiple 3-2 kickdowns.

2. Repeat Step 1 until the 3-2 kickdowns become smooth and the 2C CVI becomes stable.

LEARN A SMOOTH MANUAL 2-1 PULLDOWN SHIFT AS WELL AS A NEUTRAL TO
REVERSE SHIFT

NOTE: The transmission oil temperature must be above 110°F (43°C).

Use the following steps to have the TCM learn the LR volume.

1. With the vehicle speed around 40-48 km/h (25-30 MPH) in Manual 2nd, perform manual pulldowns to Low or 1st

gear at closed throttle.

2. Repeat Step 1 until the LR CVI becomes stable and the manual 2-1 becomes smooth.

LEARN A SMOOTH NEUTRAL TO REVERSE SHIFT

NOTE: The transmission oil temperature must be above 110°F (43°C).

1. With the vehicle at a stop, perform Neutral to Reverse shifts until the shift is smooth. An unlearned Neutral to

Reverse shift may be harsh or exhibit a double bump.

2. If any of the shifts are still not smooth after the clutch volume stabilizes, an internal transmission problem may be

present.

LEARN A SMOOTH 4-5 UPSHIFT

NOTE: The transmission oil temperature must be above 110°F (43°C).

Use the following steps to have the TCM learn the Alt 2C CVI.

1. Accelerate the vehicle through 88 km/h (55mph) at a steady 10-15 degree throttle opening and perform multiple

4-5 upshifts.

2. Repeat Step 1 until the 4-5 shift become smooth and theAlt 2C CVI become stable. There is a separate 2C

volume used and learned for 4-5 shifts, 2CA. It is independent of the 2C CVI learned on 3-2 kickdowns.

8E - 292

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

WK

REMOVAL

3.7L VEHICLES

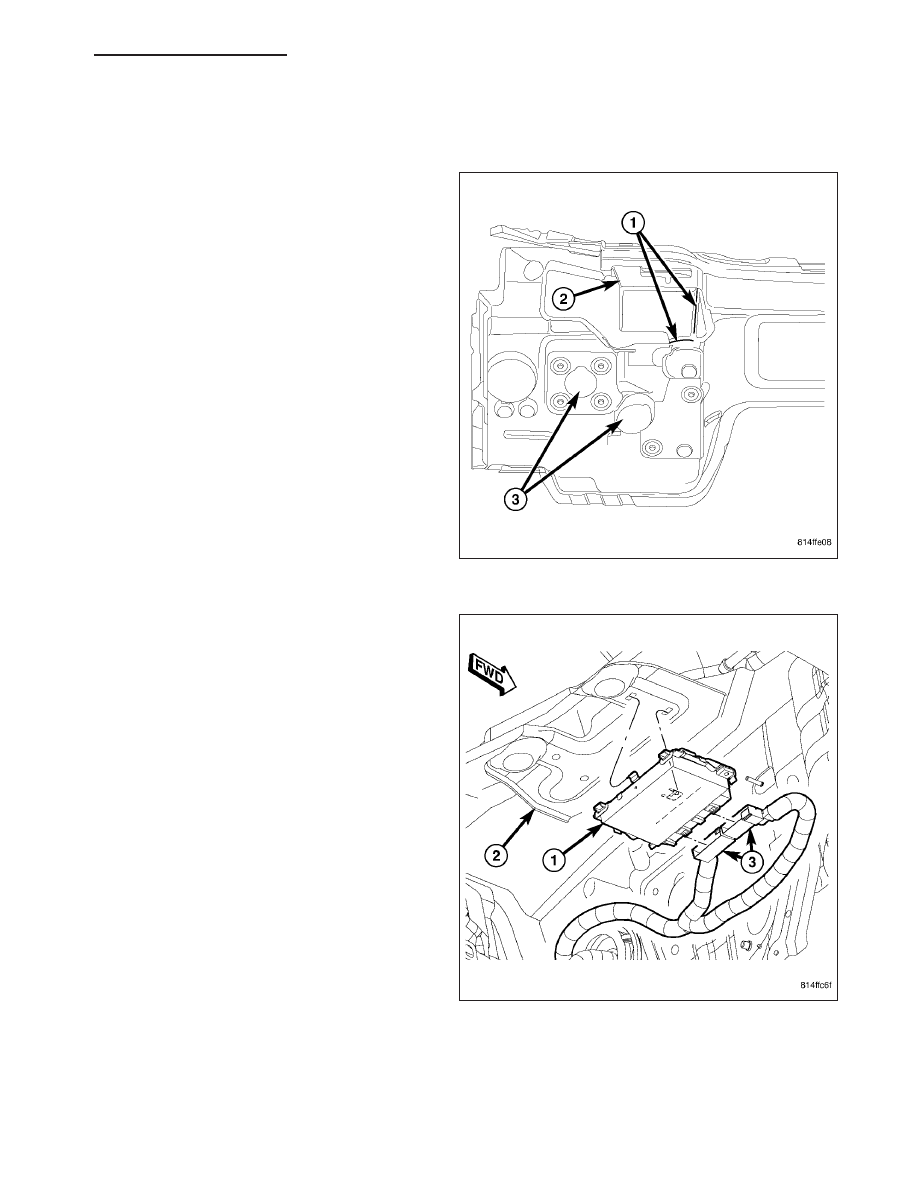

1. Locate the transmission control module on the

dash panel, under the dash panel silencer pad (2),
just to the right of the steering column.

2. Locate the cut lines (1) marked on the silencer

pad. Cut the pad along these lines.

3. Remove the transmission control module from the

dash panel or bracket.

4. Disconnect the wiring harness connectors (3) from

the module.

5. Remove the module from the vehicle.

4.7L/5.7L VEHICLES

The transmission control module is part of the powertrain control module. For the removal procedure, Refer to 8 -
ELECTRICAL/ELECTRONIC CONTROL MODULES/POWERTRAIN CONTROL MODULE - REMOVAL.
