*NO RESPONSE FROM PCM (POWERTRAIN CONTROL MODULE) (CONTINUED)

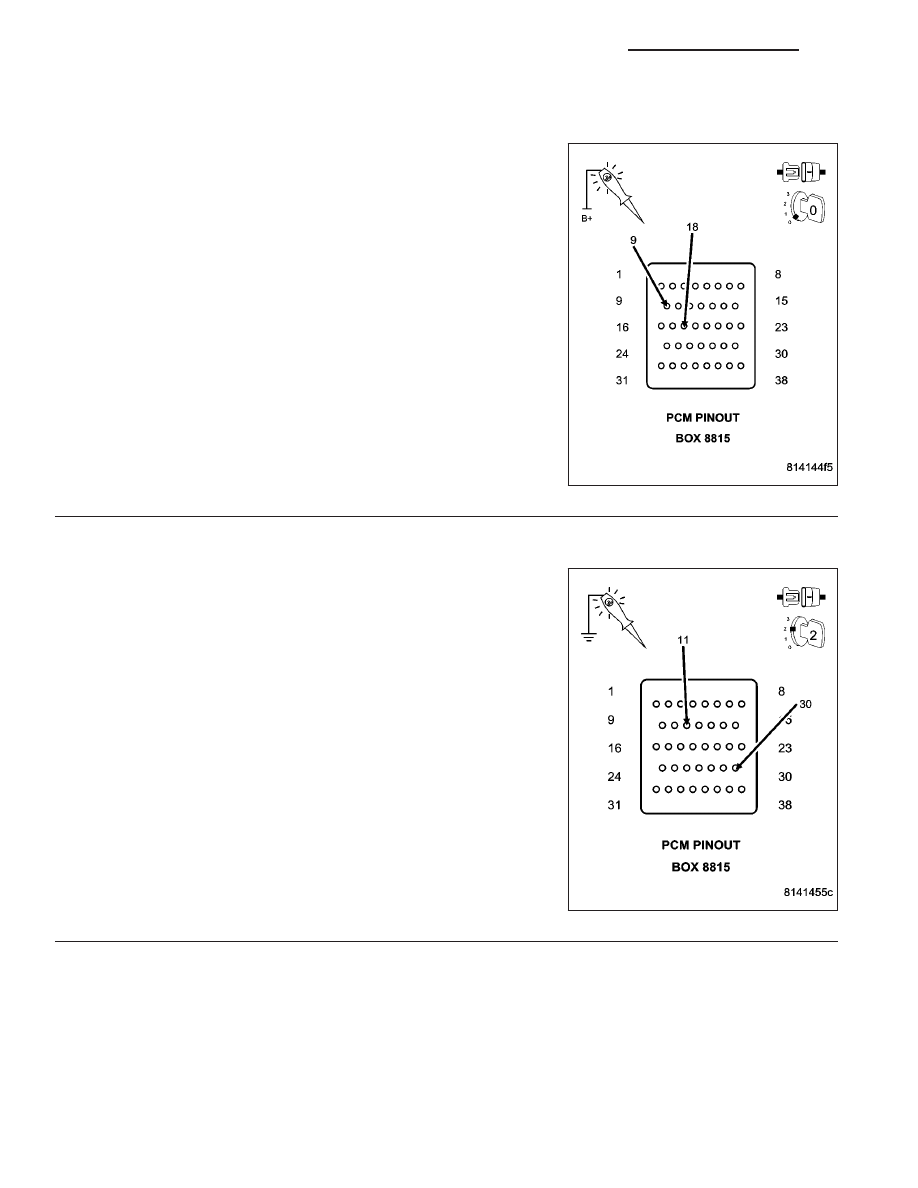

3.

(Z816) (Z130) GROUND CIRCUIT OPEN

Using a 12-volt test light connected to 12-volts, check each (Z816) and
(Z130) ground circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 4

No

>> Repair the ground circuit for an open.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

4.

(F26) (F942) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN OR SHORTED

Turn the ignition on.

Using a 12-volt test light connected to ground, check each (F26) and
(F942) Fused Ignition Switch Output circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 5

No

>> Repair the Fused Ignition Switch Output circuit for an open

or short.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

8E - 214

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

WK

*NO RESPONSE FROM PCM (POWERTRAIN CONTROL MODULE) (CONTINUED)

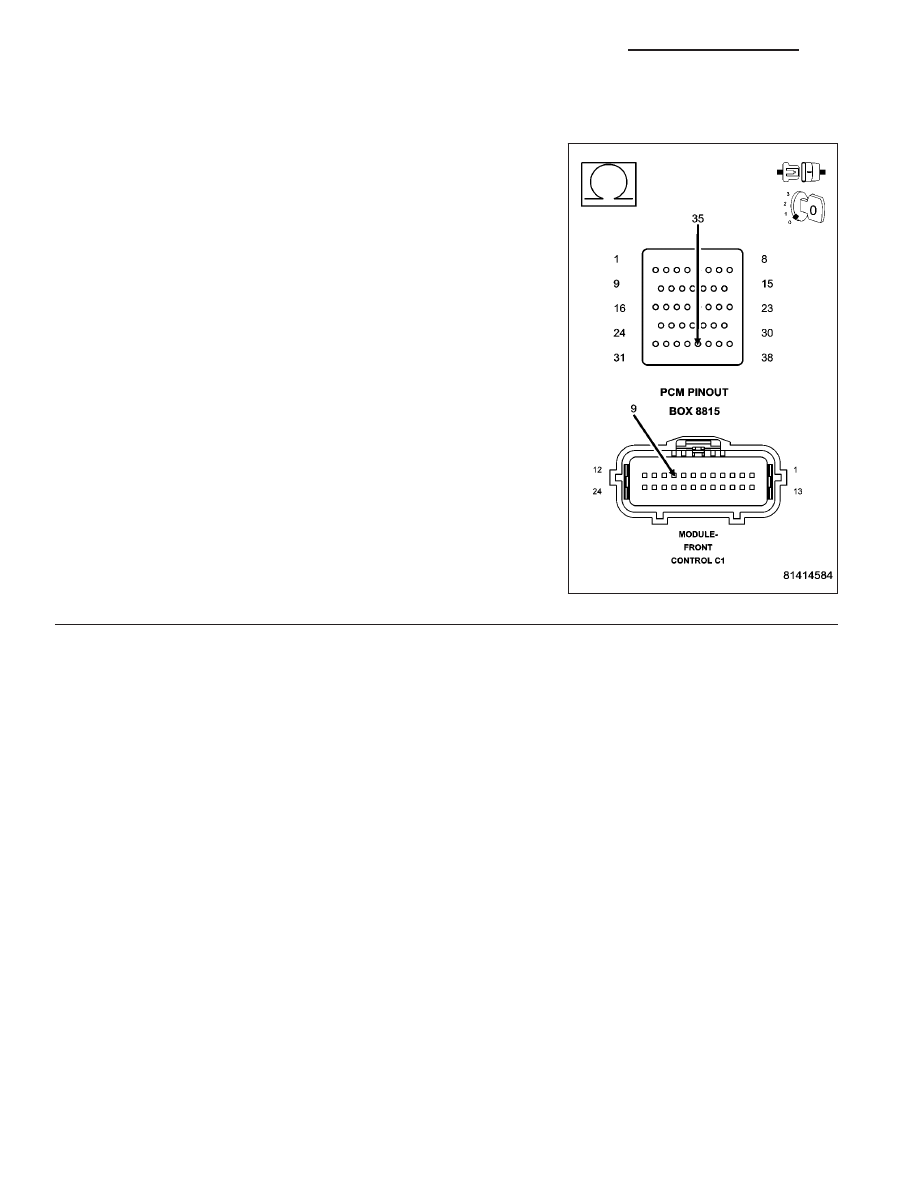

5.

(D65) CAN C BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the FCM C1 harness connector.

Measure the resistance of the (D65) CAN C Bus (+) circuit between
the FCM connector and the appropriate terminal of the special tool
#8815.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (D65) CAN C Bus (+) circuit for an open.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

WK

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 215

*NO RESPONSE FROM PCM (POWERTRAIN CONTROL MODULE) (CONTINUED)

6.

(D64) CAN C BUS (-) CIRCUIT OPEN

Measure the resistance of the (D64) CAN C Bus (-) circuit between
the FCM connector and the appropriate terminal of the special tool
#8815.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the Powertrain Control Module in

accordance with the service information.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

No

>> Repair the (D64) CAN C Bus (-) circuit for an open.

Perform (NGC) POWERTRAIN VERIFICATION TEST VER
- 5.

8E - 216

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

WK

*NO RESPONSE FROM PDM (PASSENGER MEMORY MIRROR MODULE)
