*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

3.

(Z107) (Z127) GROUND CIRCUIT OPEN

Using a 12-volt test light connected to 12-volts, check each (Z107) and
(Z127) ground circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 4

No

>> Repair the ground circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

4.

(F943) FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN OR SHORTED

Turn the ignition on.

Using a 12-volt test light connected to ground, check the (F943) Fused
Ignition Switch Output circuit.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (F943) Fused Ignition Switch Output circuit for

an open or short.

Perform ABS VERIFICATION TEST - VER 1.

8E - 154

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

WK

*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

5.

(D65) CAN C BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the FCM C1 harness connector.

Measure the resistance of the (D65) CAN C Bus (+) circuit between
the FCM connector and the Antilock Brake Module connector.

Is resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (D65) CAN C Bus (+) circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

WK

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 155

*NO RESPONSE FROM ABS (ANTILOCK BRAKE MODULE) (CONTINUED)

6.

(D64) CAN C BUS (-) CIRCUIT OPEN

Measure the resistance of the (D64) CAN C Bus (-) circuit between
the FCM connector and the Antilock Brake Module connector.

Is resistance below 5.0 ohms?

Yes

>> Replace the Antilock Brake Module in accordance with the

service information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (D64) CAN C Bus (-) circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

8E - 156

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

WK

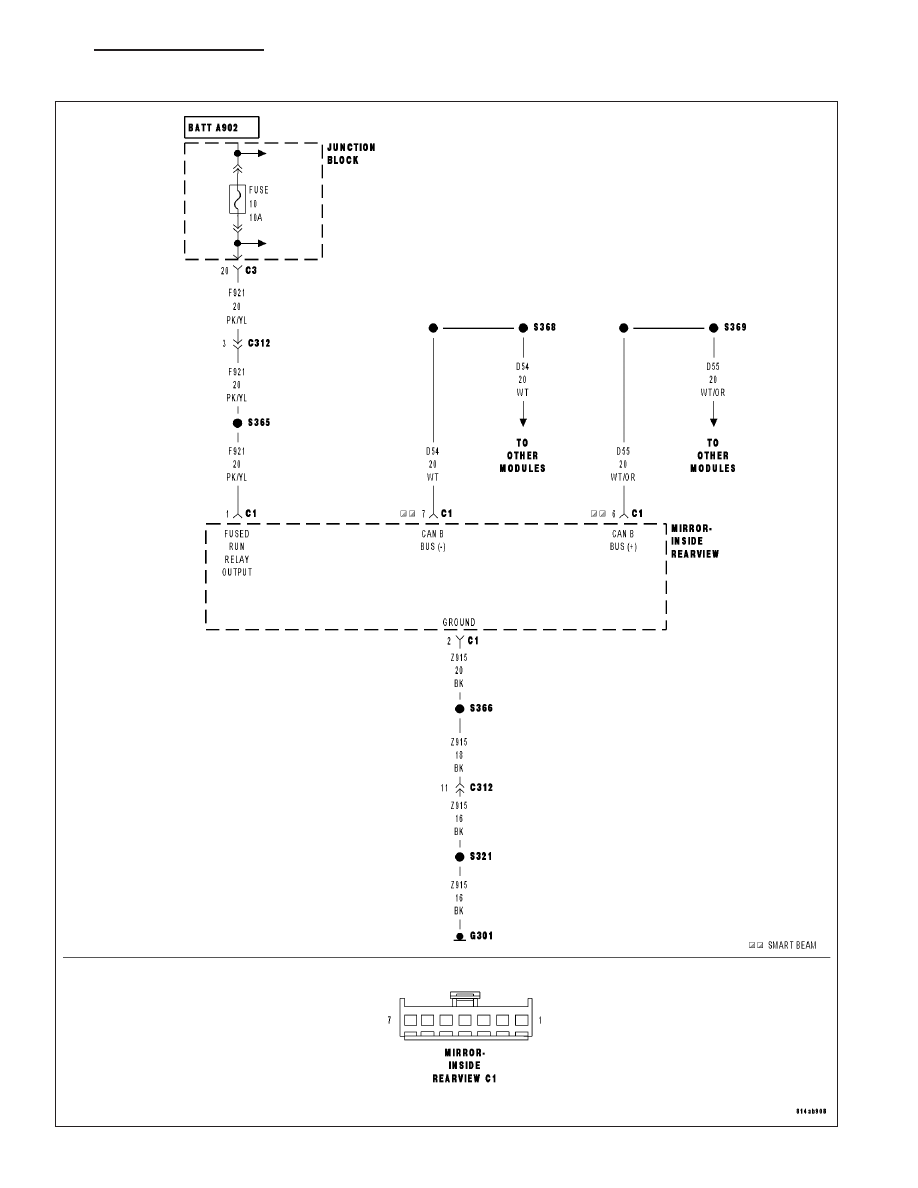

*NO RESPONSE FROM AHBM (SMARTBEAM)

WK

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 157
