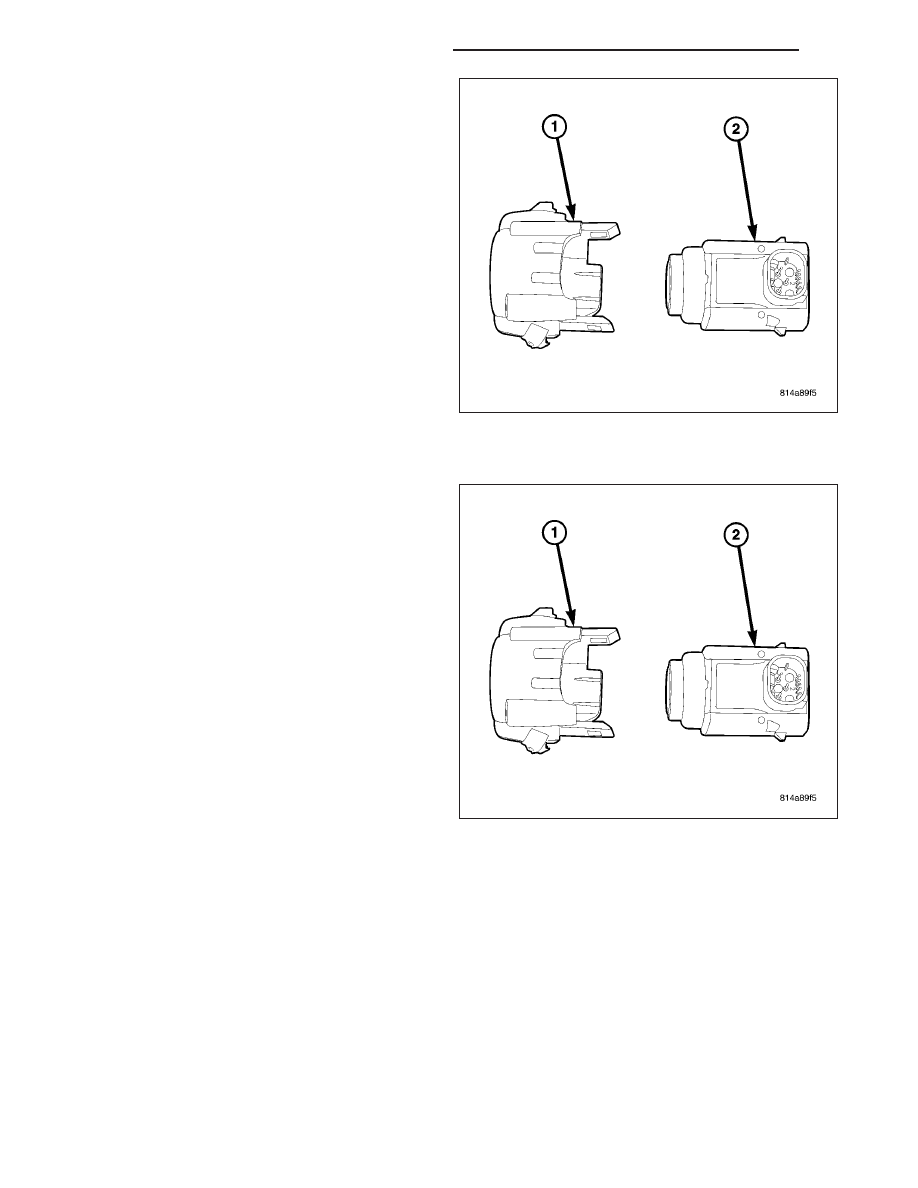

4. If the bracket (1) holding the sensor (2) is dam-

aged, unclip it from the rear fascia with the sensor
and then separate them.

INSTALLATION

1. If replacing the sensor retaining bracket (1), snap

the sensor (2) into the bracket until it seats fully.

8B - 78

CHIME/BUZZER - SERVICE INFORMATION

WK

2. Position the Park Assist Sensor (1) over the retain-

ing bracket (2) and firmly snap into housing in rear
fascia.

3. Install the rear fascia (Refer to 13 - FRAME & BUMPERS/BUMPERS/REAR FASCIA - INSTALLATION).

4. Connect the battery negative cable.
