B2126-SENSOR SUPPLY VOLTAGE LOW (CONTINUED)

For the Park Assist circuit diagram (Refer to 8 - ELECTRICAL/CHIME/BUZZER - SCHEMATIC - ELECTRICAL).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the vehicle is in reverse for speeds less than 16km/h.

•

Set Condition:
Park Assist Sensor supply voltage less than 7.2 volts.

Possible Causes

(X700) PARK ASSIST SENSOR SUPPLY CIRCUIT SHORTED TO (X750) PARK ASSIST SENSOR GROUND
CIRCUIT

(X700) PARK ASSIST SENSOR SUPPLY CIRCUIT SHORTED TO (Z171) PARK ASSIST DISPLAY GROUND
CIRCUIT

(X700) PARK ASSIST SENSOR SUPPLY CIRCUIT SHORTED TO (Z913) PARK ASSIST MODULE GROUND
CIRCUIT

(X700) PARK ASSIST SENSOR SUPPLY CIRCUIT SHORTED TO GROUND

PARK ASSIST SENSOR

PARK ASSIST MODULE

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

Apply the park brake.

Shift the transmission into Reverse.

With the scan tool, record and erase DTCs.

Wait 30 seconds.

With the scan tool, read DTCs.

Is the DTC active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8B - 34

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

B2126-SENSOR SUPPLY VOLTAGE LOW (CONTINUED)

2.

CHECK EACH PARK ASSIST SENSOR FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect one Park Assist Sensor.

Turn the ignition on.

With the scan tool, read Park Assist Module DTCs. If DTC B2126 is still active, repeat this procedure by discon-
necting another park assist sensor. However, if DTC B2126 changes from active to stored, or if all four sensors
have been disconnected, proceed as follows:

Is B2126-SENSOR SUPPLY VOLTAGE LOW still active?

Yes

>> Go To 3

No

>> Replace the Park Assist Sensor that caused DTC B2126 to change from active to stored after discon-

necting it in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

3.

CHECK THE (X700) PARK ASSIST SENSOR SUPPLY CIRCUIT FOR A SHORT TO (X750) PARK ASSIST
SENSOR GROUND CIRCUIT

NOTE: Perform this test with all Park Assist Sensors discon-
nected.
Turn the ignition off.

Disconnect the Park Assist Module harness connector.

Measure the resistance between the (X700) Park Assist Sensor Sup-
ply circuit and the (X750) Park Assist Sensor Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X700) Park Assist Sensor Supply circuit for a

short to the (X750) Park Assist Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

WK

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 35

B2126-SENSOR SUPPLY VOLTAGE LOW (CONTINUED)

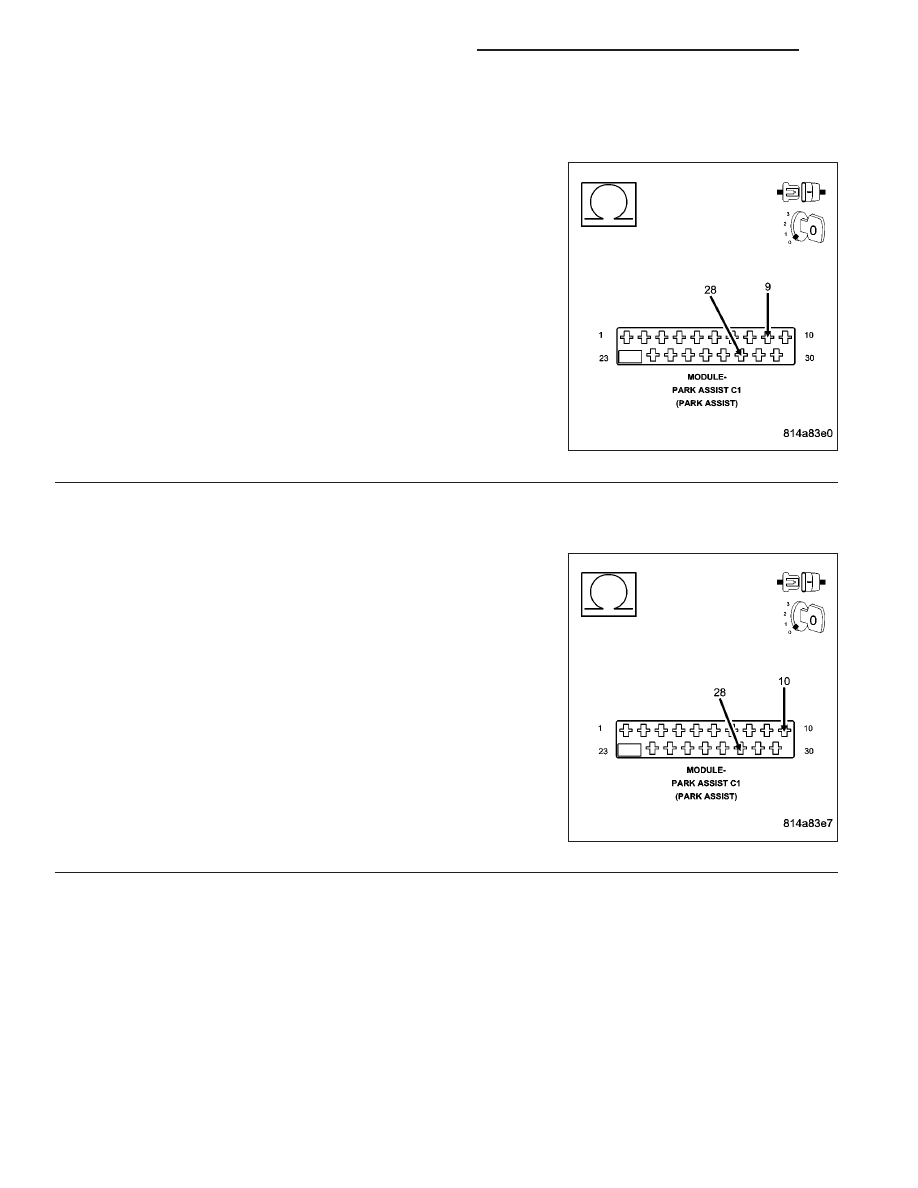

4.

CHECK THE (X700) PARK ASSIST SENSOR SUPPLY CIRCUIT FOR A SHORT TO (Z171) PARK ASSIST
DISPLAY GROUND CIRCUIT

NOTE: Perform this test with all Park Assist Sensors discon-
nected.
Measure the resistance between the (X700) Park Assist Sensor Sup-
ply circuit and the (Z171) Park Assist Display Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X700) Park Assist Sensor Supply circuit for a

short to the (Z171) Park Assist Display Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 5

5.

CHECK THE (X700) PARK ASSIST SENSOR SUPPLY CIRCUIT FOR A SHORT TO (Z913) PARK ASSIST
MODULE GROUND CIRCUIT

NOTE: Perform this test with all Park Assist Sensors discon-
nected.
Measure the resistance between the (X700) Park Assist Sensor Sup-
ply circuit and the (Z913) Park Assist Module Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X700) Park Assist Sensor Supply circuit for a

short to the (Z913) Park Assist Module Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 6

8B - 36

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

B2126-SENSOR SUPPLY VOLTAGE LOW (CONTINUED)

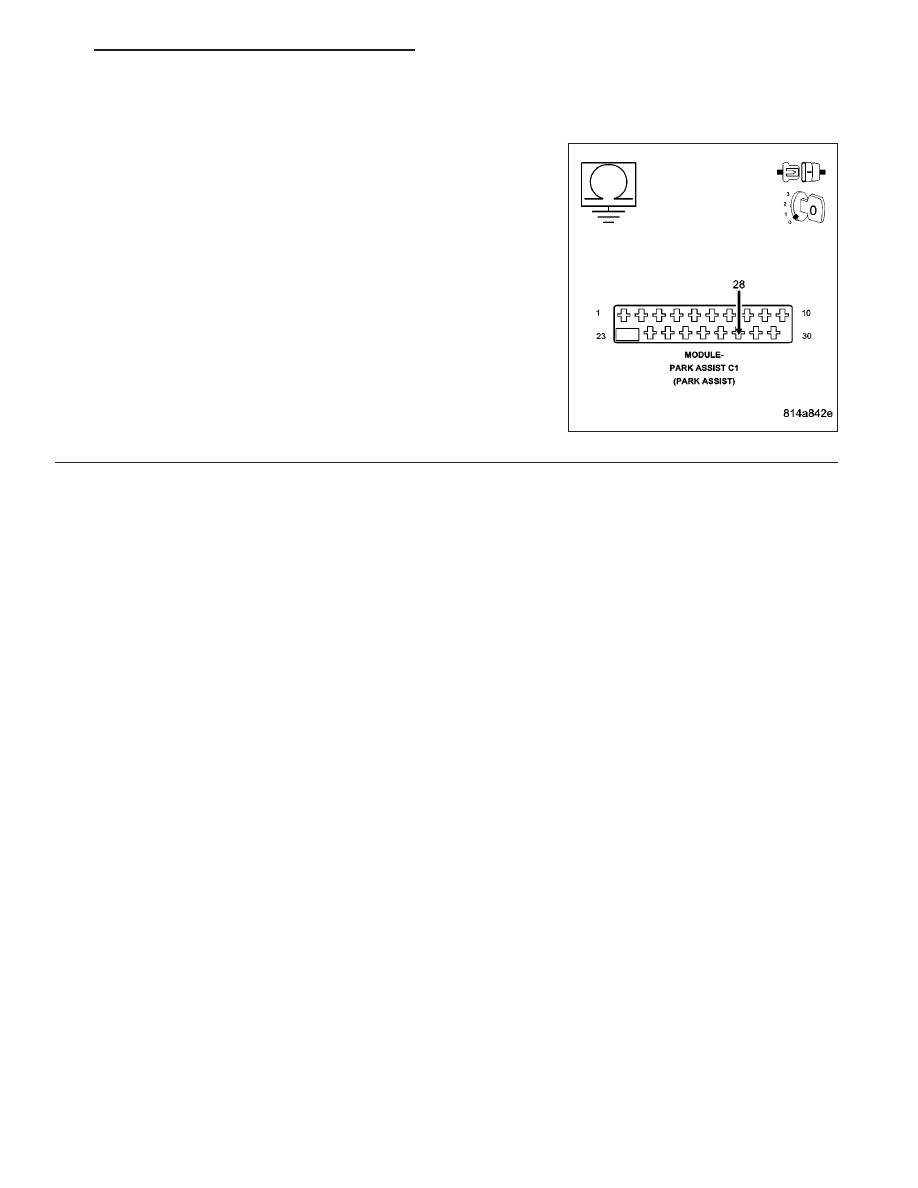

6.

CHECK THE (X700) PARK ASSIST SENSOR SUPPLY CIRCUIT FOR A SHORT TO GROUND

NOTE: Perform this test with all Park Assist Sensors discon-
nected.
Measure the resistance between ground and the (X700) Park Assist
Sensor Supply circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X700) Park Assist Sensor Supply circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Park Assist Module in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

WK

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 37
