U0020-CAN B BUS OFF PERFORMANCE (CONTINUED)

•

When Monitored:
Continuously.

•

Set Condition:
Whenever the Can B Bus (+) or B Bus (–) circuit is open, shorted to voltage or shorted to ground, this
code will set.

Possible Causes

CAN B BUS DTCs IN FRONT CONTROL MODULE

(D54) CAN B BUS (–) CIRCUIT OPEN

(D55) CAN B BUS (+) CIRCUIT OPEN

AMPLIFIER

Diagnostic Test

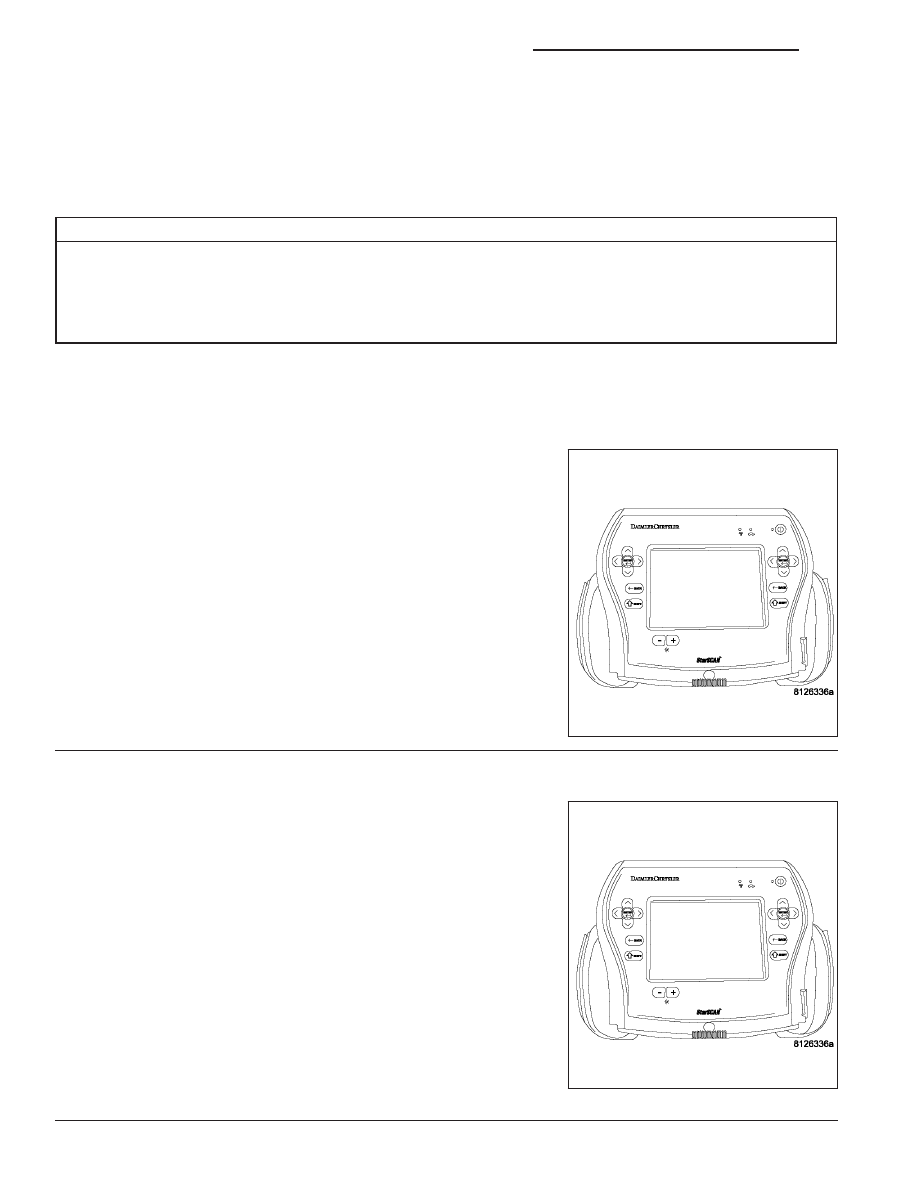

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display U0020-CAN B BUS OFF PERFOR-
MANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

CHECK FRONT CONTROL MODULE DTCs

With the scan tool, read Front Control Module DTCs

Does the scan tool display any CAN B BUS DTCs – ACTIVE?

Yes

>> Refer to the symptom list for problems related to Commu-

nication in the ELECTRICAL.– ELECTRONIC CONTROL
MODULES – ELECTRICAL DIAGNOSES section.

No

>> Go to 3

8A - 148

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

U0020-CAN B BUS OFF PERFORMANCE (CONTINUED)

3.

CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Amplifier harness connector.

Disconnect the Front Control Module C1 harness connector.

Measure the resistance of the (D55) Can B Bus (+) circuit between the
Front Control Module C1 harness connector and the Amplifier harness
connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Can B Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 149

U0020-CAN B BUS OFF PERFORMANCE (CONTINUED)

4.

CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) Can B Bus (–) circuit between the
Front Control Module C1 harness connector and the Amplifier harness
connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation..

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Can B Bus (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8A - 150

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

U0141–LOST COMMUNICATION WITH FRONT CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0151-LOST COMMUNICATION WITH OCCUPANT RESTRAINT CONTROLLER
(ORC)

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0154-LOST COMMUNICATION WITH OCCUPANT CLASSIFICATION MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0155-LOST COMMUNICATION WITH CLUSTER/CCN

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0156-LOST COMMUNICATION WITH EOM

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0164-LOST COMMUNICATION WITH HVAC CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM)

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0184-LOST COMMUNICATION WITH RADIO

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0186-LOST COMMUNICATION WITH AUDIO AMPLIFIER

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 151
