B1472-CHANNEL 4 AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

3.

CHECK THE (X202) AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X202) Amplified Right Front Door
Speaker (+) circuit between the Amplifier C1 harness connector and
the Amplified Right Front Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X202) Amplified Right Front Door Speaker (+)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

4.

CHECK THE (X292) AMPLIFIED RIGHT FRONT DOOR SPEAKER (-) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance of the (X292) Amplified Right Front Door
Speaker (-) circuit between the Amplifier C1 harness connector and
the Amplified Right Front Door Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

No

>> Repair the (X292) Amplified Right Front Door Speaker (-)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

8A - 112

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

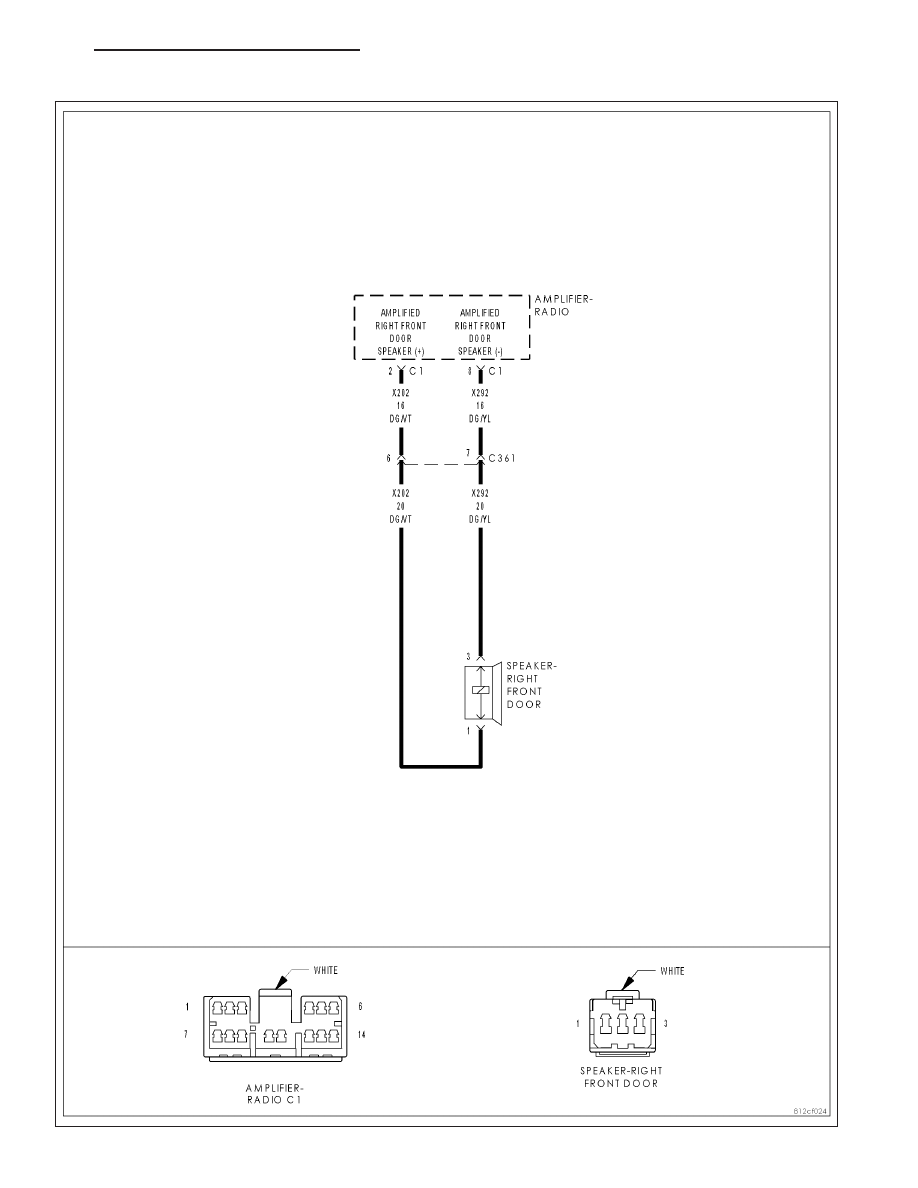

B1473-CHANNEL 4 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 113

B1473-CHANNEL 4 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER (CONTINUED)

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. Radio volume at 25 or higher.

•

Set Condition:
The amplifier detects that the output circuits are shorted together.

Possible Causes

(X202) AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) CIRCUIT SHORTED TO THE (X292) AMPLIFIED
RIGHT FRONT DOOR SPEAKER (-) CIRCUIT

AMPLIFIED RIGHT FRONT DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, erase Amplifier DTCs.

Turn the radio on.

Turn the volume level to 25.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1473-CHANNEL 4 AUDIO
SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE AMPLIFIED RIGHT FRONT DOOR SPEAKER

Disconnect the Amplified Right Front Door Speaker.

Measure the resistance of the speaker between the two terminals.

Is the resistance of the speaker less than 1 ohm?

Yes

>> Replace the Amplified Right Front Door Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 114

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B1473-CHANNEL 4 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER (CONTINUED)

3.

CHECK THE (X202) AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) CIRCUIT, AND THE (X292)
AMPLIFIED RIGHT FRONT DOOR SPEAKER (-) CIRCUITS FOR A SHORT TOGETHER

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance between the (X202) Amplified Right Front
Door Speaker (+) circuit, and the (X292) Amplified Right Front Door
Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X202) Amplified Right Front Door Speaker (+)

circuit, and the (X292) Amplified Right Front Door Speaker
(-) circuit for a short together.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.
