B1421-AUDIO CD READ ERROR/INOPERABLE DISC

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition on and the radio CD player turned on.

•

Set Condition:

•

The code will set if a CD that is not formatted as a music CD is installed in the radio CD player.

Possible Causes

CD READ FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

RADIO

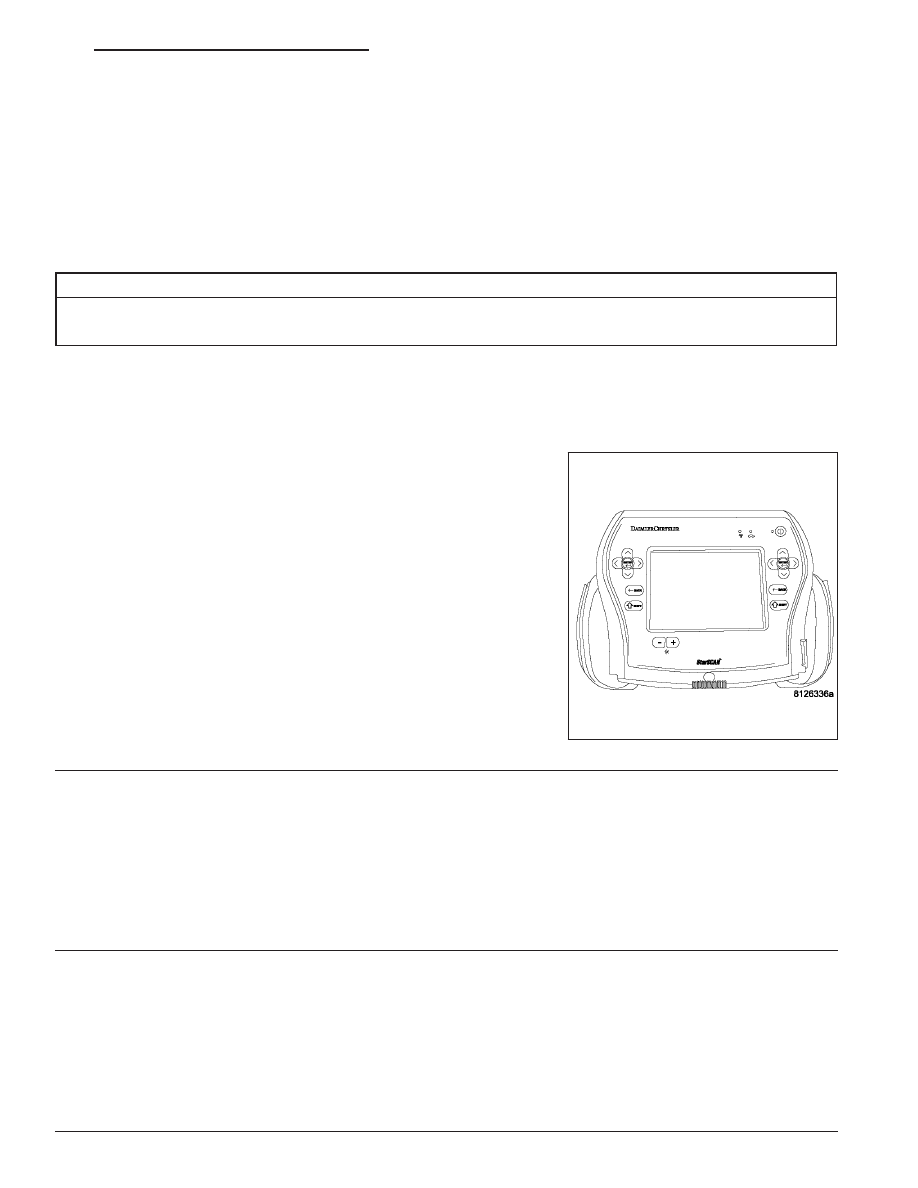

Replace the problem CD with a good, clean,unscratched, music CD.

Turn the radio CD player on.

With the Scan Tool, read DTC’s.

Does the Scan Tool display: B1421 Audio CD Read Error/Inop-
erable Disc?

Yes

>> Eject the inoperative CD and replace the CD in accor-

dance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

8A - 56

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B1422-AUDIO DVD READ ERROR/INOPERABLE DISC

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition on and the DVD player turned on.

•

Set Condition:

•

The code will set if a DVD that is not formatted as a DVD is installed in the DVD player.

Possible Causes

DVD READ FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

DVD PLAYER

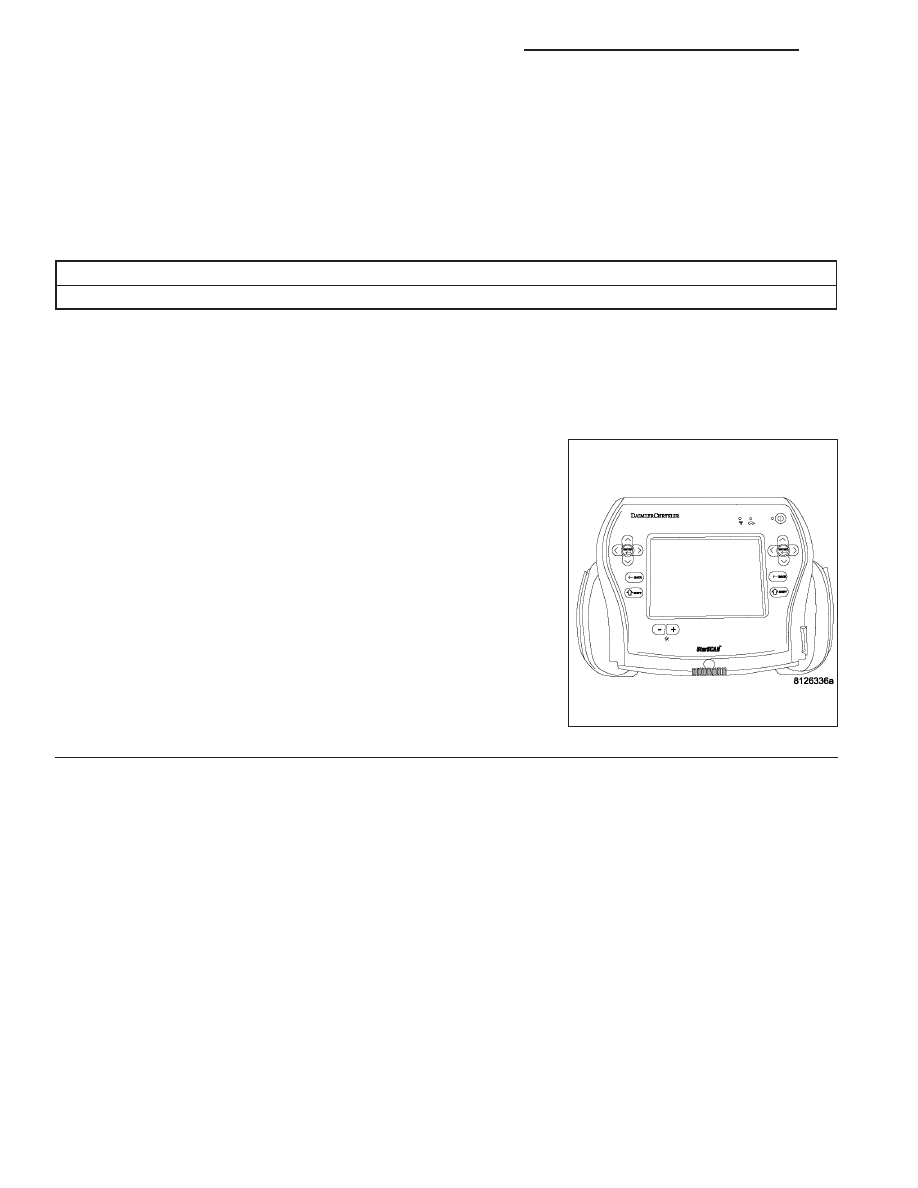

Replace the problem DVD with a good, clean,unscratched DVD.

Turn the DVD player on.

With the Scan Tool, read DTC’s.

Does the Scan Tool display: B1422 Audio DVD Read Error/Inop-
erable Disc?

Yes

>> Eject the inoperative DVD and replace the DVD in accor-

dance with the service information.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 57

B221F-AMPLIFIER INTERNAL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Amplifier detects a software checksum test failure.

Possible Causes

AMPLIFIER

Diagnostic Test

1.

REPLACE THE AMPLIFIER

When this code is set, the Amplifier must be replaced.

Repair

Replace the Amplifier in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1.
