B140D-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW

8A - 32

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B140D-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

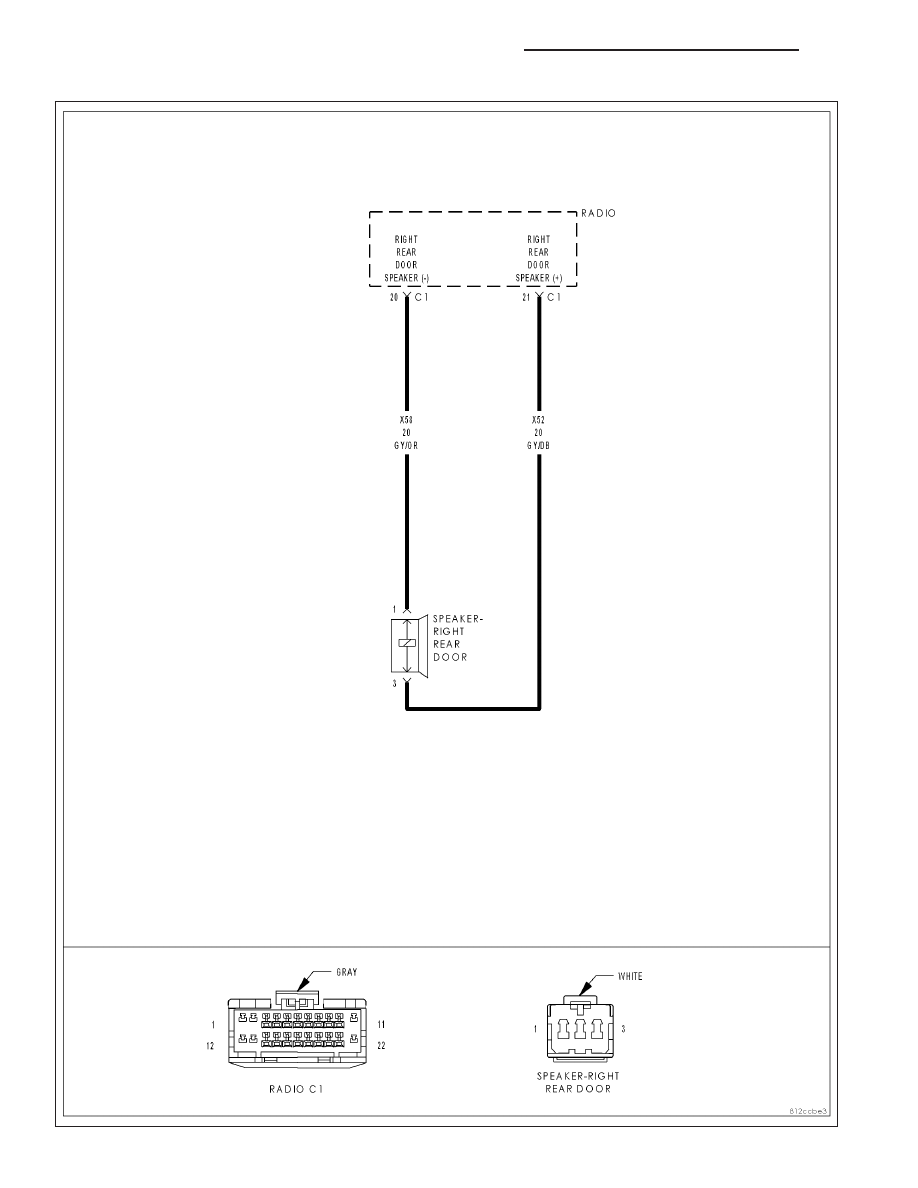

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is LOW for more than 3 seconds.

Possible Causes

SPEAKER

(X58) (X52) RIGHT REAR SPEAKER OUTPUT CIRCUIT

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Intermittent Condition

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

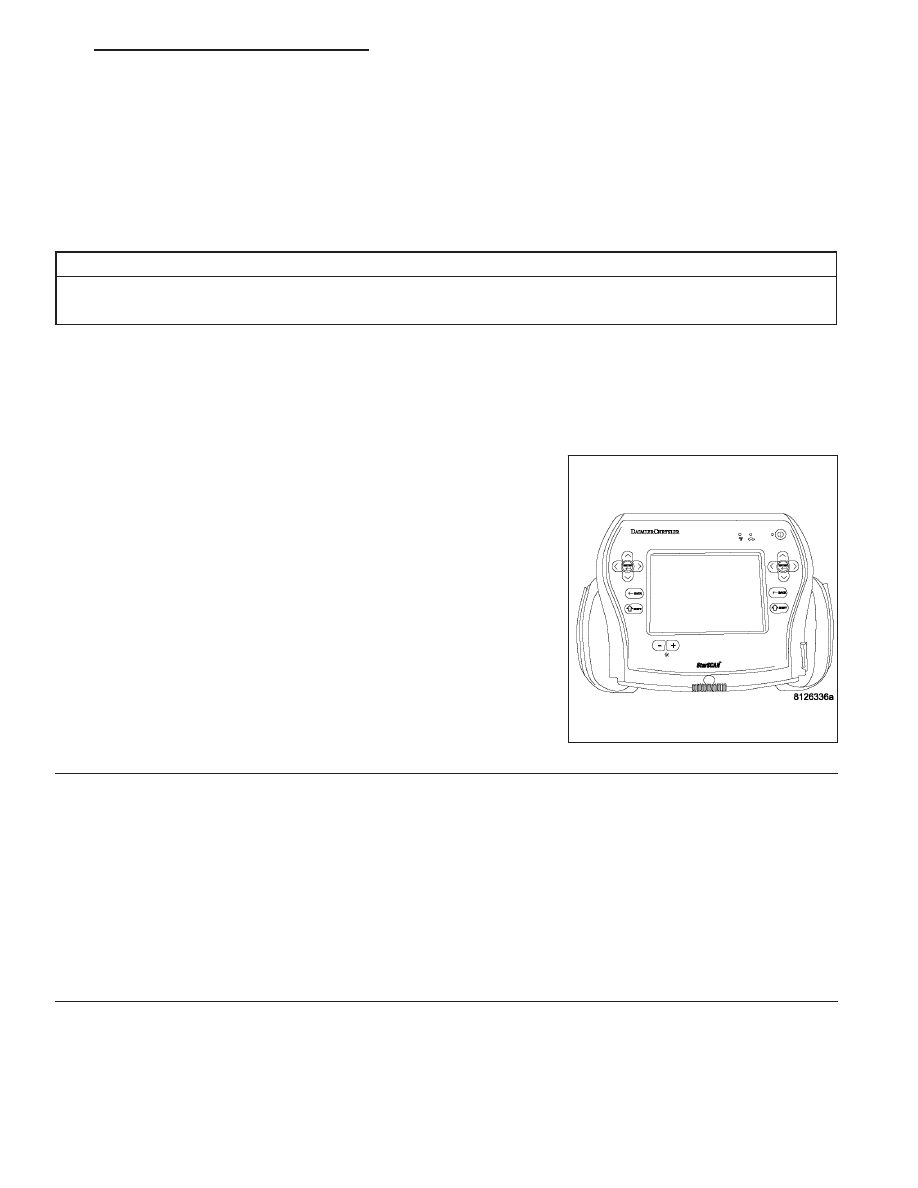

With the Scan Tool, read the DTC information.

Does

the

Scan

Tool

read:

B140D-REAR

RIGHT

AUDIO

SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X58) (X52) Speaker Output circuits.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Rear Right Audio Speaker connector.

Measure the resistance between ground and each speaker (X58)(+) and (X52)(-) circuit.

Is the resistance below 1000.0 ohms for each circuit?

Yes

>> Repair the applicable Speaker (+) or (-) Output circuit for a short to ground condition.

No

>> Go To 3

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 33

B140D-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW (CONTINUED)

3.

Speaker

Turn the ignition off.

Disconnect the Rear Right Audio Speaker.

Turn the ignition on.

Turn the Radio on.

With the Scan Tool, clear all Audio DTC’s.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B140D-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Replace the Speaker in accordance with the service information.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.
