B1402-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

2.

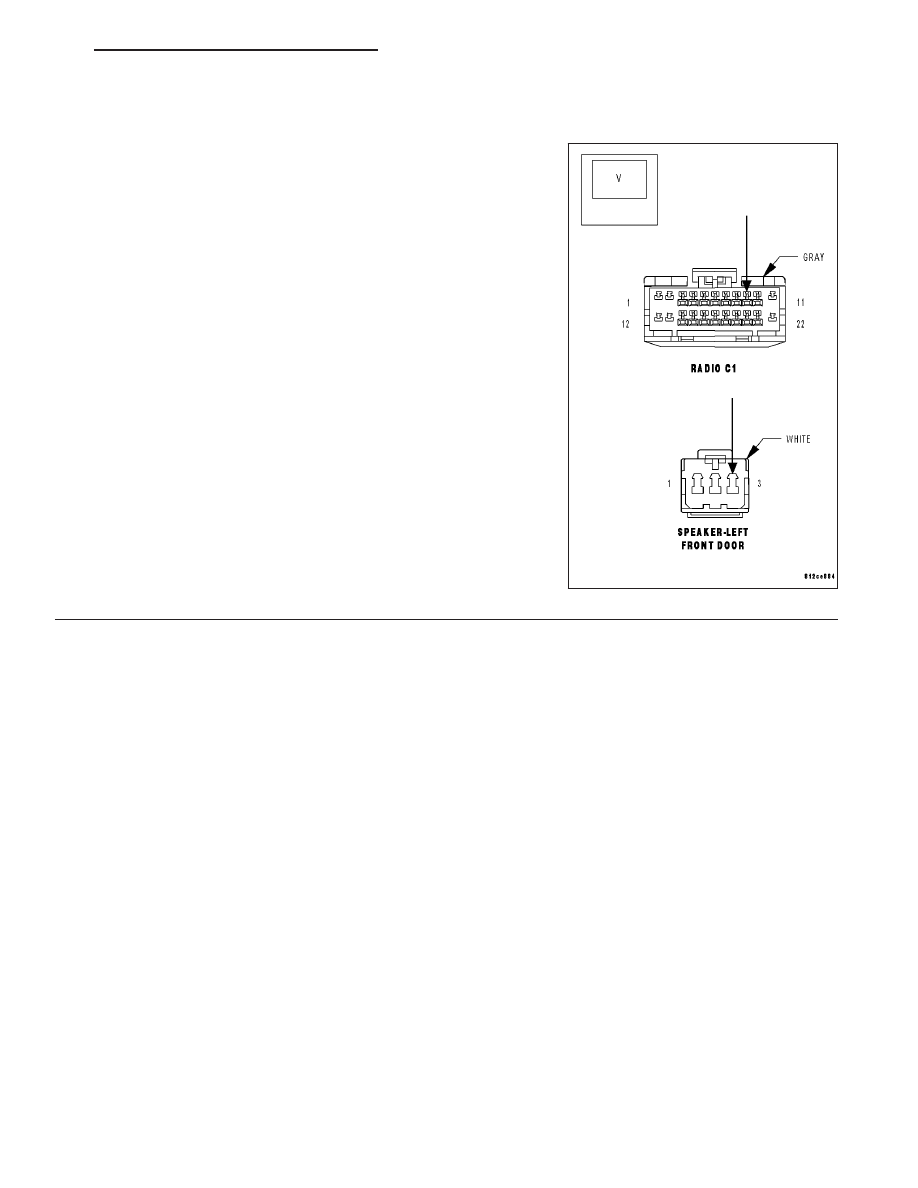

CHECK FOR VOLTAGE ON THE (X53) SPEAKER (+) CIRCUIT

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Left Front Speaker harness connector.

Measure for voltage on the (X53) Speaker (+) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X53) Speaker (+) circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 8

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B1402-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

3.

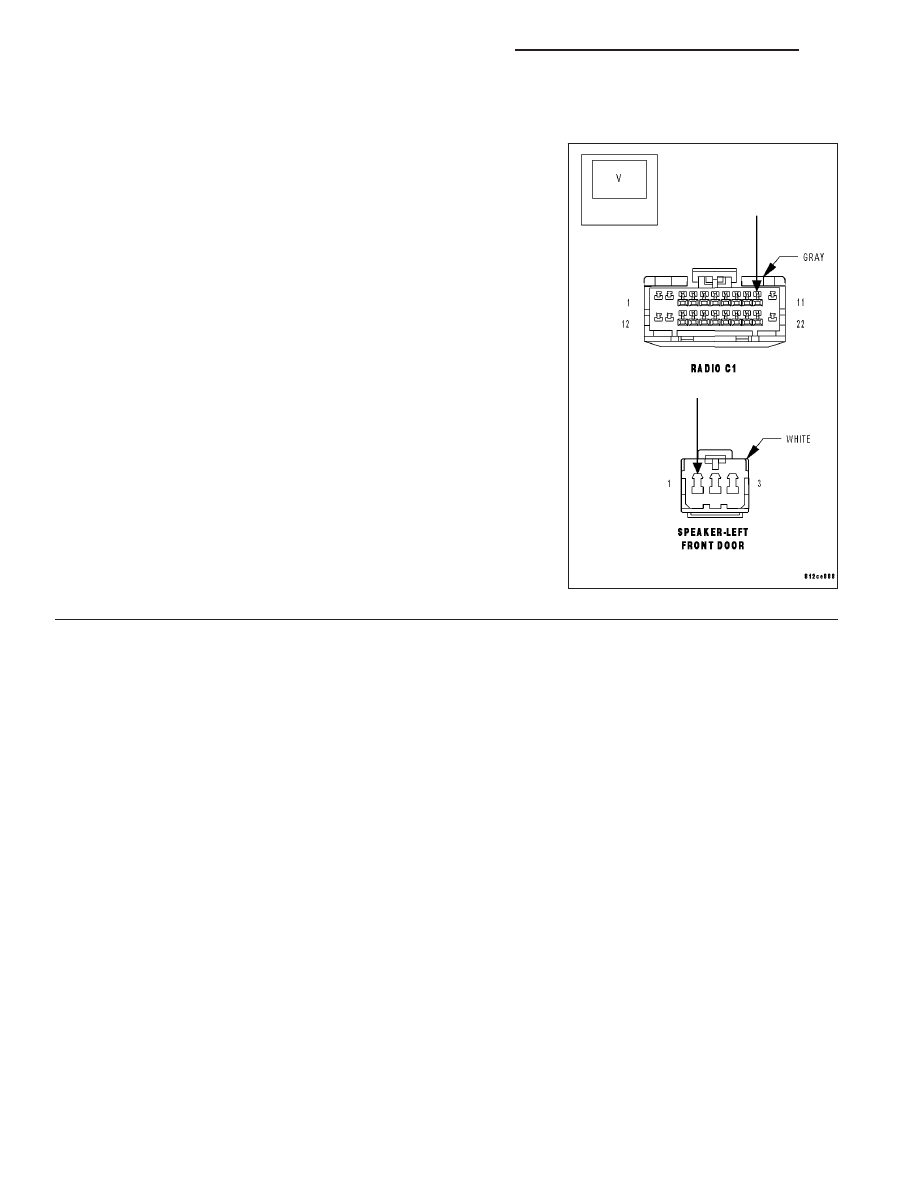

CHECK FOR VOLTAGE ON THE (X55) SPEAKER (-) CIRCUIT

Measure for voltage on the (X55) Speaker (-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X55) Speaker (-) circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Radio in accordance with the service informa-

tion.

Perform BODY VERIFICATION TEST VER-1.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 9

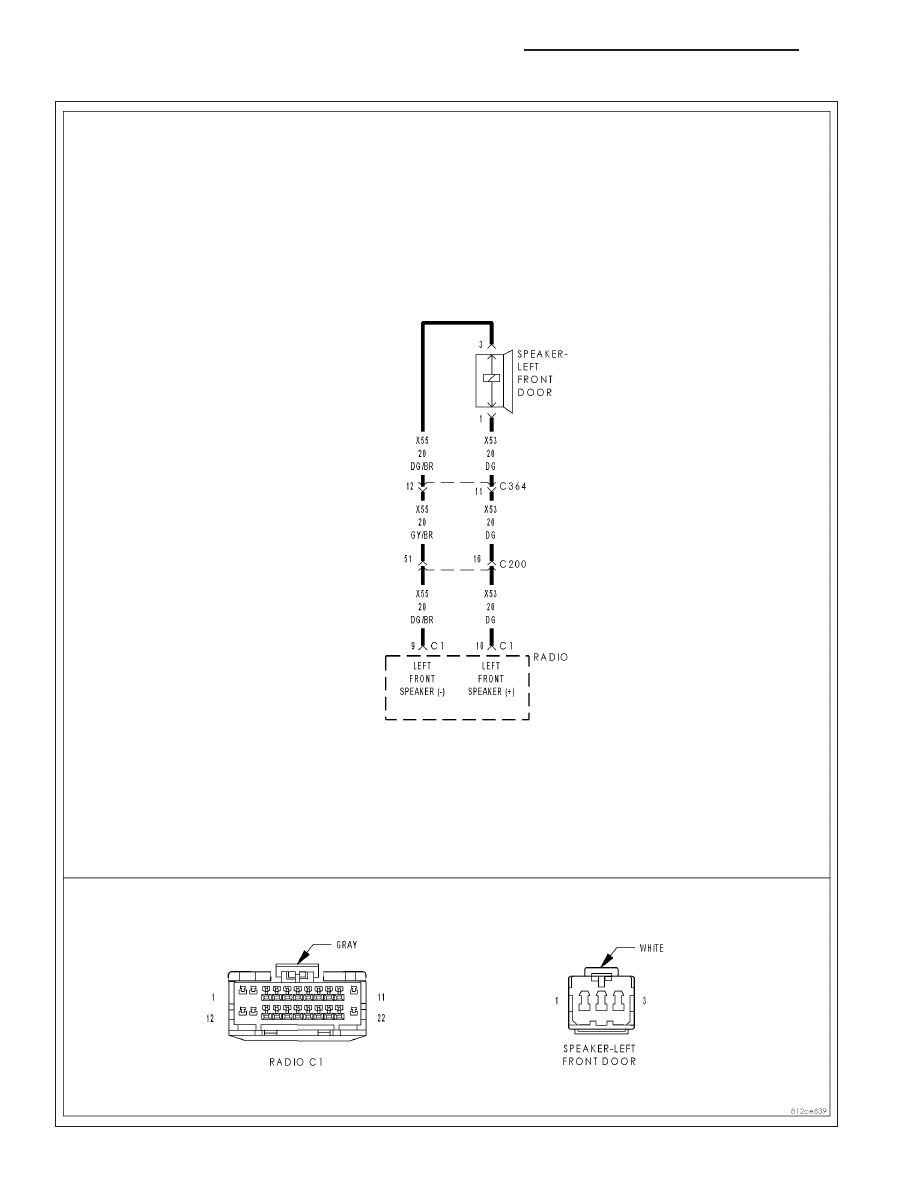

B1403-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN

8A - 10

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B1403-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is open for more than 3 seconds. The Radio will not set the fault if the radio
confirms an amplifier is on the BUS.

Possible Causes

SPEAKER

(X55) (X53) LEFT FRONT SPEAKER OUTPUT CIRCUIT

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

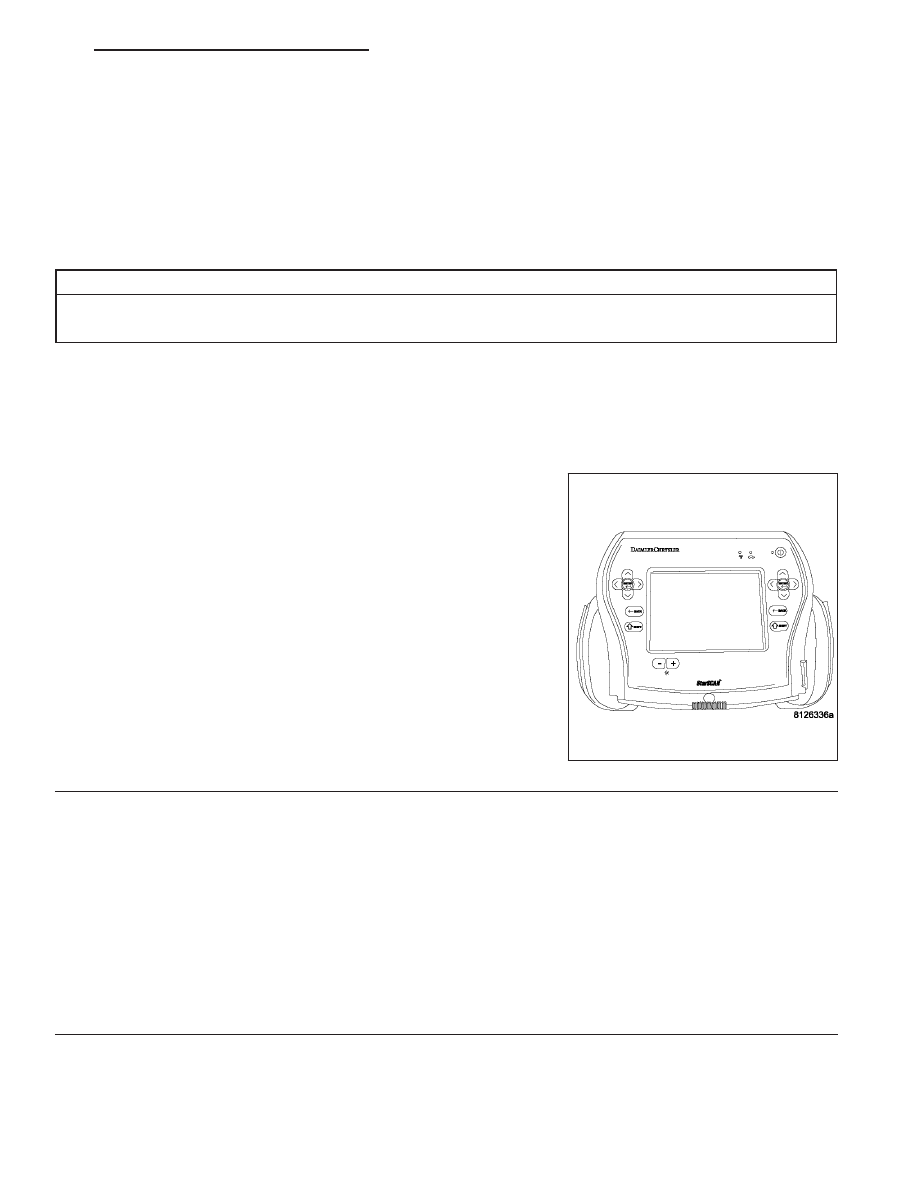

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1403-FRONT LEFT AUDIO SPEAKER
OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X55) (X53) SPEAKER OUTPUT CIRCUITS.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Front Left Audio Speaker connector.

Measure the resistance of each speaker (X53)(+) and (X55)(-) circuit between the Radio and the Speaker.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 3

No

>> Repair the applicable Output Speaker circuit for an open condition.

Perform the BODY VERIFICATION TEST VER 1.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 11
