B1035–INFRARED TEMPERATURE SENSOR INPUT CIRCUIT HIGH (ATC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With ignition on.

•

Set Condition:
If the IR Sensor fails the internal self test.

Possible Causes

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

REPLACE THE A/C HEATER CONTROL

Repair

Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

24 - 292

HVAC - ELECTRICAL DIAGNOSTICS

WK

B1036–INFRARED SENSOR PERIOD TOO LONG OR TOO SHORT (ATC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With ignition on.

•

Set Condition:
If the IR Sensor fails the internal self test.

Possible Causes

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

REPLACE THE A/C HEATER CONTROL

Repair

Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 293

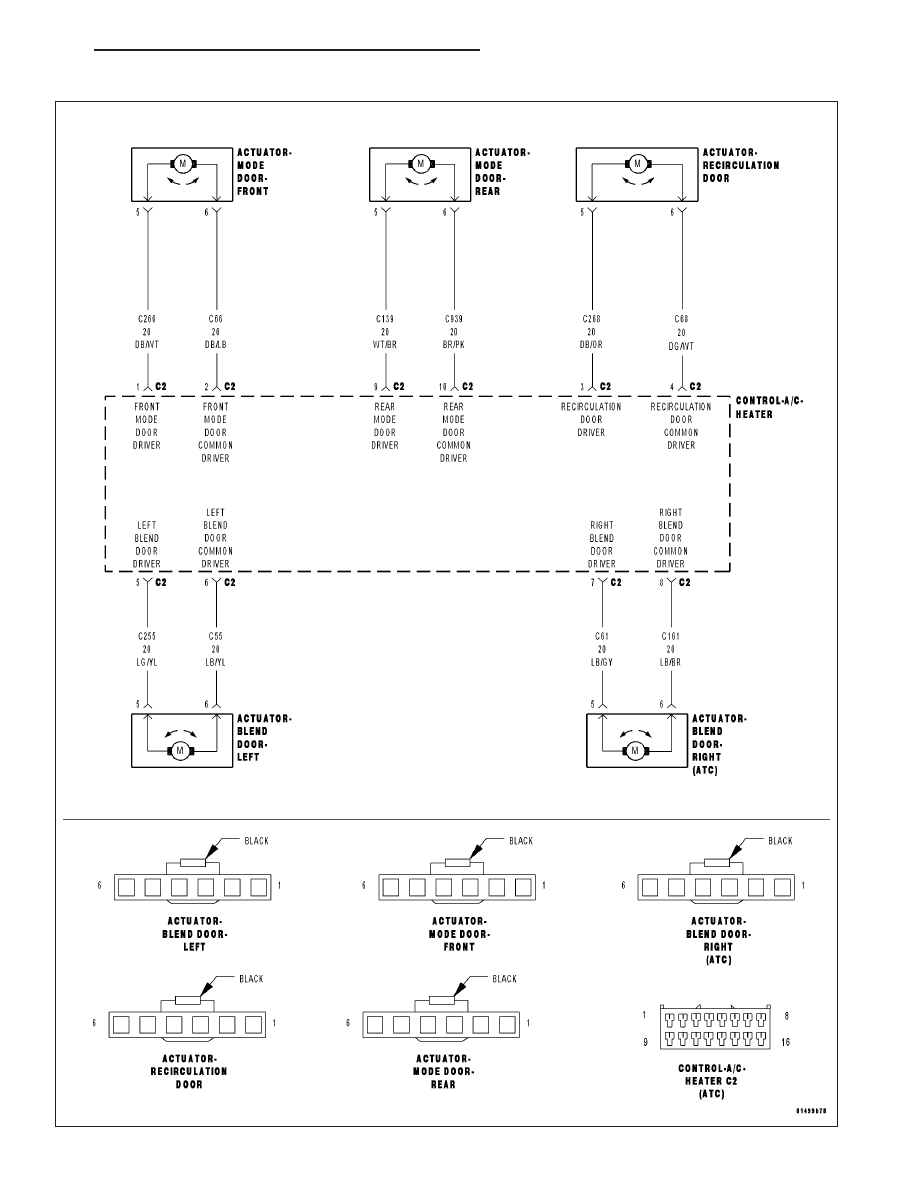

B1040–PANEL MODE DOOR 1 CONTROL CIRCUIT/PERFORMANCE (ATC)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control monitors the door driver circuits during actuator operation for shorts to ground, shorts to
battery, and shorts to other door driver circuits. If detected, the A/C Heater Control reports these types of faults as
Control Circuit/Performance DTCs. It is important to note that Control Circuit/Performance DTCs do not indicate
where or what type of short is present and that additional system testing is necessary to provide more details about
the reported fault.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on the (C266) Front Mode Door Driver circuit,
(C66) Front Mode Door Common Driver circuit, (C268) Recirculation Door Driver circuit, (C68) Recirculation
Door Common Driver circuit, (C255) Left Blend Door Driver circuit, (C55) Left Blend Door Common Driver cir-
cuit, (C61) Right Blend Door Driver circuit, (C161) Right Blend Door Common Driver circuit, (C139) Rear Mode
Door Driver circuit, or the (C939) Rear Mode Door Common Driver circuit while attempting to drive the Front
Mode Door Actuator.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

RUN THE ACTUATOR DTC DETECTION TEST

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Repair

Diagnose and repair the DTC(s). If multiple DTCs are present, diagnose and repair all short high DTCs
before diagnosing short low DTCs. Refer to the Table of Contents in this Section for a complete list of
all HVAC related symptoms.

24 - 294

HVAC - ELECTRICAL DIAGNOSTICS

WK

B1041–PANEL MODE DOOR 1 CONTROL CIRCUIT LOW (ATC)

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 295
