B105B–RECIRCULATION DOOR CONTROL CIRCUIT OPEN (ATC)

24 - 252

HVAC - ELECTRICAL DIAGNOSTICS

WK

B105B–RECIRCULATION DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the (C268) Recirculation Door Driver circuit or the (C68) Recirculation Door Common Driver circuit is open.

Possible Causes

(C268) RECIRCULATION DOOR DRIVER CIRCUIT OPEN

(C68) RECIRCULATION DOOR COMMON DRIVER CIRCUIT OPEN

RECIRCULATION DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 2

2.

CHECK THE RECIRCULATION DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

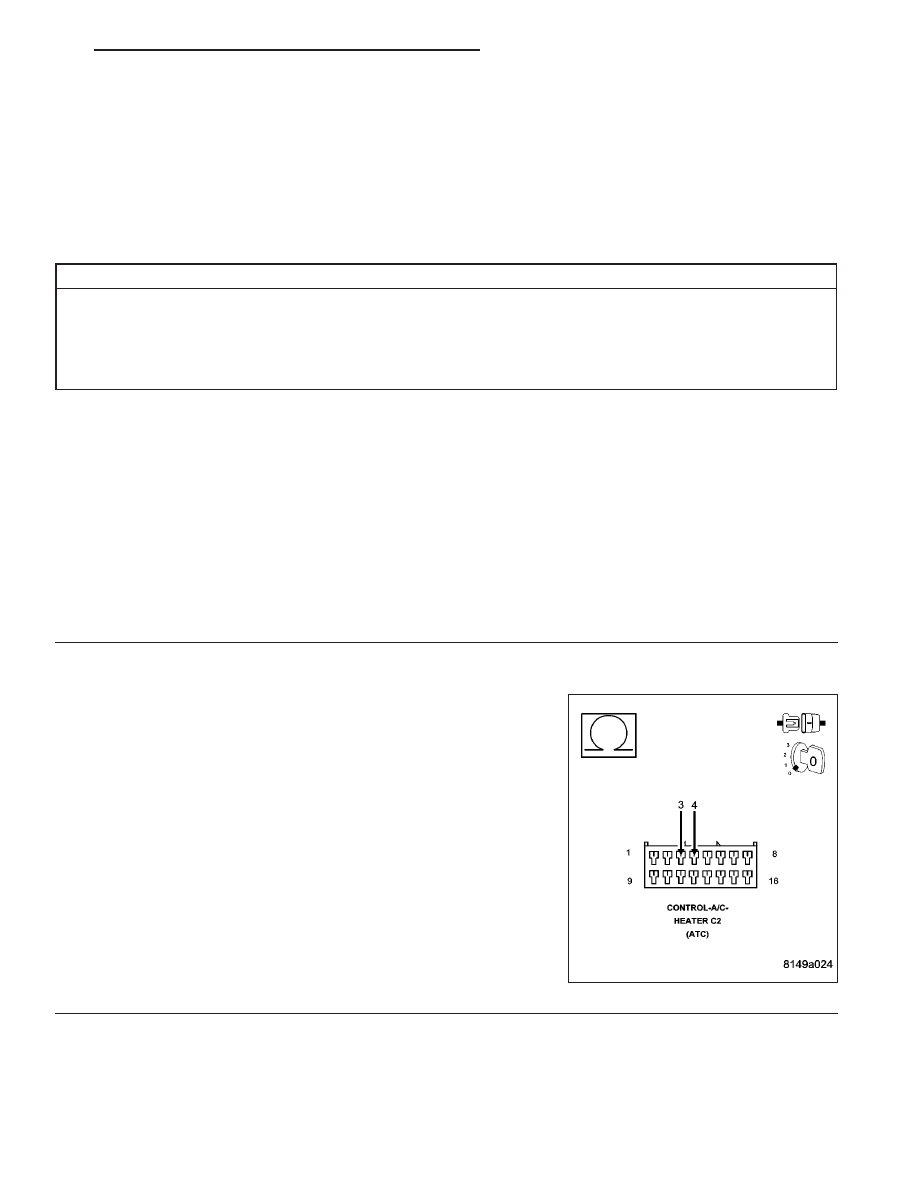

Measure the resistance between the (C268) Recirculation Door Driver
circuit and the (C68) Recirculation Door Common Driver circuit in the
A/C Heater Control C2 harness connector.

Is the resistance above 70.0 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 253

B105B–RECIRCULATION DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

3.

CHECK THE (C268) RECIRCULATION DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Recirculation Door Actuator harness connector.

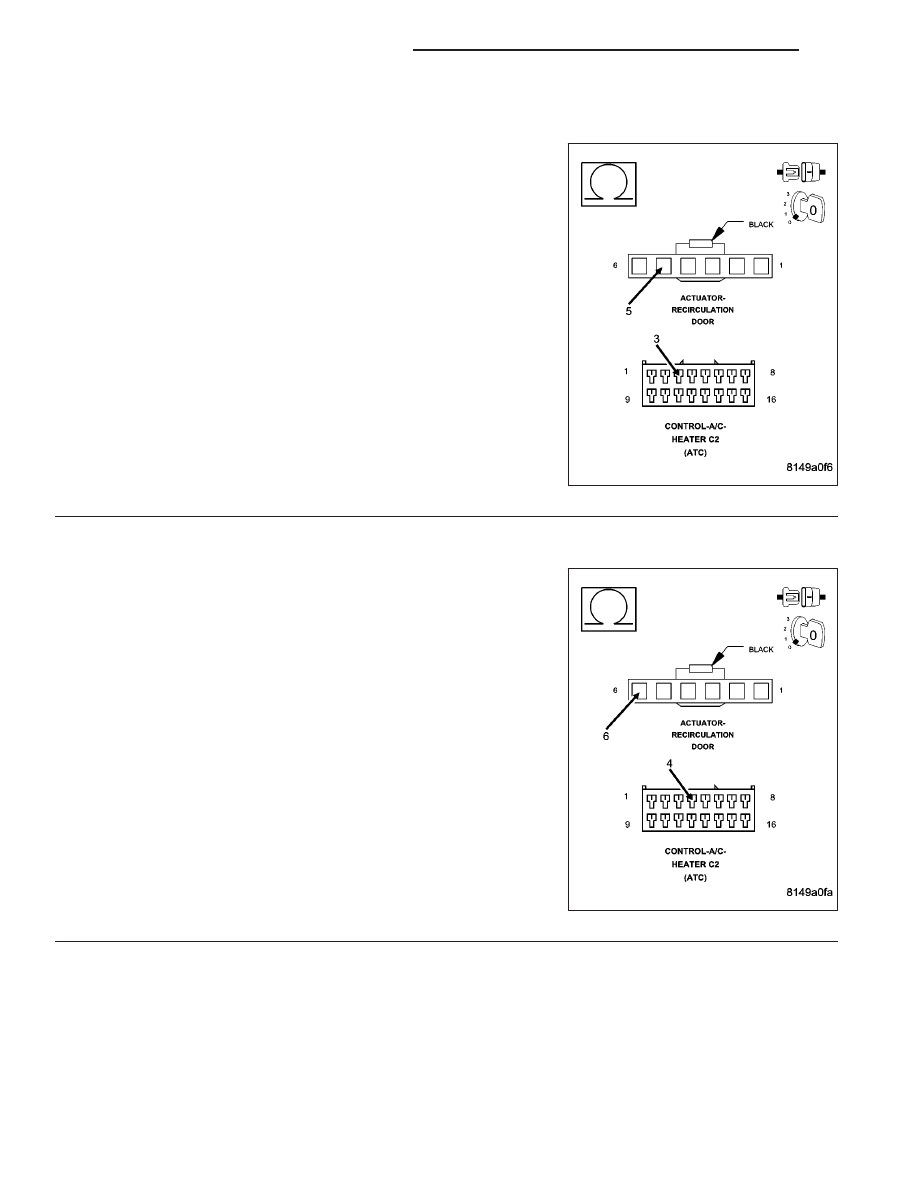

Measure the resistance of the (C268) Recirculation Door Driver circuit
between the Recirculation Door Actuator harness connector and the
A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C268) Recirculation Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

4.

CHECK THE (C68) RECIRCULATION DOOR COMMON DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C68) Recirculation Door Common
Driver circuit between the Recirculation Door Actuator harness connec-
tor and the A/C Heater Control C2 harness connector.

Is the resistance below 5.0 ohms?

No

>> Replace the Recirculation Door Actuator in accordance

with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes

>> Repair the (C68) Recirculation Door Common Driver circuit

for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

24 - 254

HVAC - ELECTRICAL DIAGNOSTICS

WK

B105C–RECIRCULATION DOOR TRAVEL RANGE TOO SMALL (ATC)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control calibrates each actuator individually. Automatic calibration occurs upon power up after
installing a new A/C Heater Control. Manual calibration occurs by sending a command with the scan tool. The pur-
pose of actuator calibration is to determine the total span of door travel between physical stops. To calibrate the
actuator, the A/C Heater Control first moves the door to its soft stop, and then counts the number of pulses it takes
to move the door to its other stop. An expected range of span is stored in the control’s memory. If the measured
calibration value is less than the expected range for this actuator, this DTC will set. Note that the control clears all
stored calibration faults at the beginning of the calibration procedure.

•

When Monitored:
During actuator calibration.

•

Set Condition:
If the total span of the Recirculation Door is less than the low range limit.

Possible Causes

DOOR DRIVER ELECTRICAL CIRCUIT(S)

RECIRCULATION DOOR SEIZED, BINDING, OBSTRUCTED

RECIRCULATION DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE & CONTROL CIRCUIT OPEN DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE or XXXX CONTROL CIR-
CUIT OPEN DTCs?

Yes

>> Diagnose and repair the DTC(s). If present, diagnose and repair all Control Circuit/Performance DTCs

before diagnosing Control Circuit Open DTCs. Refer to the Table of Contents in this Section for a com-
plete list of all HVAC related symptoms.

No

>> Go To 2

2.

RUN THE ACTUATOR DTC DETECTION TEST

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). If multiple DTCs are present, diagnose and repair all short high DTCs

first, all short low DTCs second, and all open DTCs last. Refer to the Table of Contents in this Section
for a complete list of all HVAC related symptoms.

No

>> Go To 3
