46–FRONT MODE DOOR BOUND (MTC) (CONTINUED)

3.

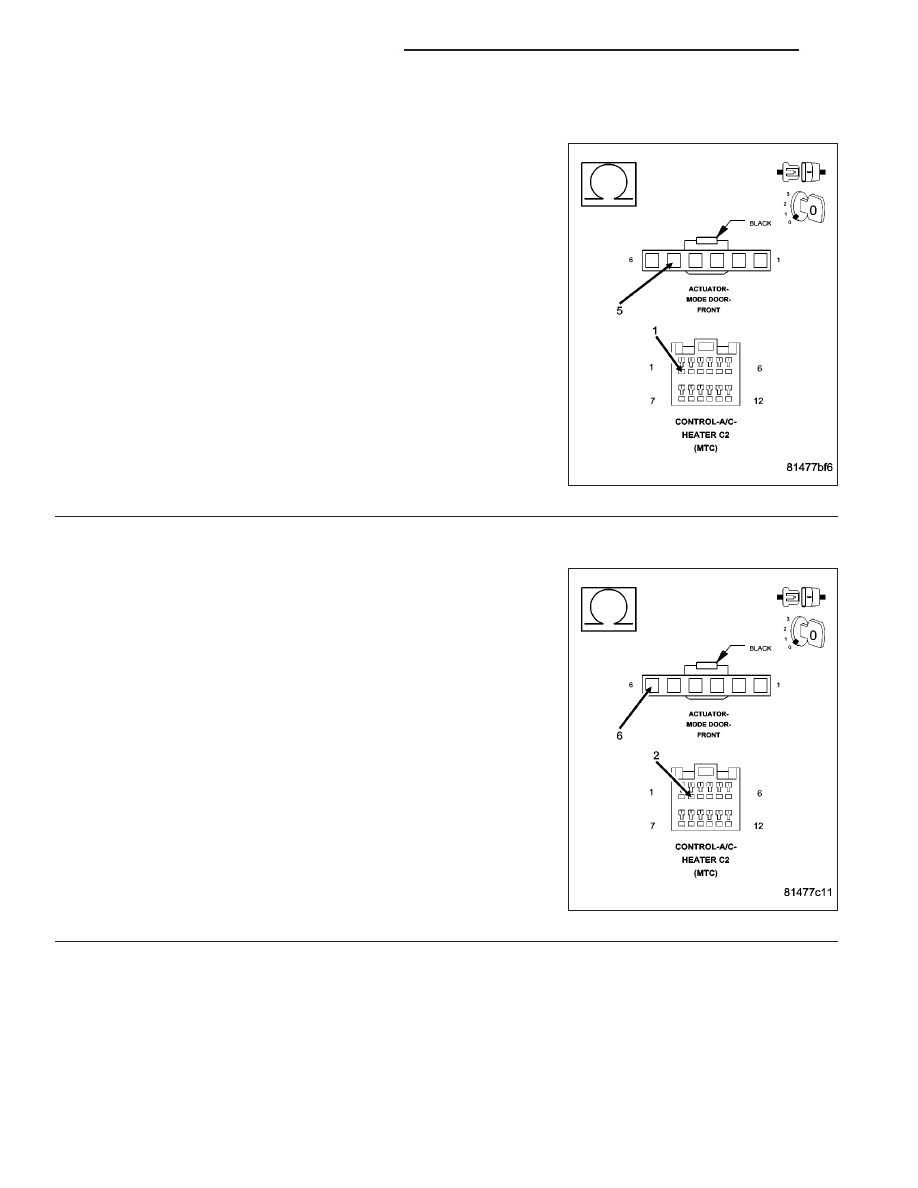

CHECK THE (C266) FRONT MODE DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Front Mode Door Actuator harness connector.

Measure the resistance of the (C266) Front Mode Door Driver circuit
between the A/C Heater Control C2 harness connector and the Front
Mode Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C266) Front Mode Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

4.

CHECK THE (C66) FRONT MODE DOOR COMMON DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C66) Front Mode Door Common Driver
Circuit between the A/C Heater Control C2 harness connector and the
Front Mode Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Mode Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Repair the (C66) Front Mode Door Common Driver circuit

for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

24 - 96

HVAC - ELECTRICAL DIAGNOSTICS

WK

46–FRONT MODE DOOR BOUND (MTC) (CONTINUED)

5.

INSPECT ACTUATOR & HOUSING ASSEMBLY FOR A CONDITION CAUSING THE FRONT MODE DOOR
TO SEIZE

Turn the ignition off.

Inspect the actuator, linkage, and housing assembly for a condition causing the front mode door to seize.

Are there any physical or mechanical problems with the door, housing, linkage, or actuator?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Go To 6

6.

CHECK FRONT MODE DOOR TRAVEL

Remove the Front Mode Door Actuator from the A/C Heater Housing Assembly.

By hand, attempt to rotate the door in both directions. The door should operate smoothly in both directions over the
entire span of travel (approximately 350 degrees).

Does the door operate smoothly in both directions over the entire span of travel?

Yes

>> Replace the Front Mode Door Actuator in accordance with the Service Information. Then, Go To 7.

No

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 97

46–FRONT MODE DOOR BOUND (MTC) (CONTINUED)

7.

VERIFY THAT FAULT IS STILL PRESENT

Turn the ignition on.

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down for 5 seconds and then release the mode
switches. Stored DTCs will clear from memory in approximately two seconds.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

Actuate the Actuator Circuit Test / Door Calibration Function by performing the following:

•

Turn the blower control off.

•

Press and hold the EBL mode switch down and then turn the blower control on. Continue to hold the EBL
mode switch down until the EBL status indicator begins flashing. Then, release the EBL mode switch. While
the test / function is running, the EBL status indicator will flash once per second. If the test / function passes,
the EBL status indicator will stop flashing. If the test / function fails, the A/C and EBL status indicators will flash
alternately. Allow the test / function to run to completion before proceeding.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait 5 seconds and then release the A/C mode
switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 46?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL

MODULES - STANDARD PROCEDURE).

24 - 98

HVAC - ELECTRICAL DIAGNOSTICS

WK

47–RECIRC DOOR BOUND (MTC)
