STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS

STRUCTURAL ADHESIVE LOCATIONS

Index

DESCRIPTION

FIGURE

DASH/PLENUM

25

REAR FLOOR

26

REAR FLOOR/LADDER (1 OF 3)

27

REAR FLOOR/LADDER (2 OF 3)

28

REAR FLOOR/LADDER (3 OF 3)

29

UNDERBODY - COMPLETE (1 OF 2)

30

UNDERBODY - COMPLETE (2 OF 2)

31

OUTER BODY SIDE APERTURE

32

BODY SIDE APERTURE - COMPLETE

33

BODY SIDE SILL/EXTENSION

34

INNER REAR WHEELHOUSE (1 OF 2)

35

INNER REAR WHEELHOUSE (2 OF 2)

36

LIFTGATE OPENING HEADER

37

SUNROOF FRAME

38

ROOF/SUNROOF

39

23 - 218

BODY STRUCTURE

WK

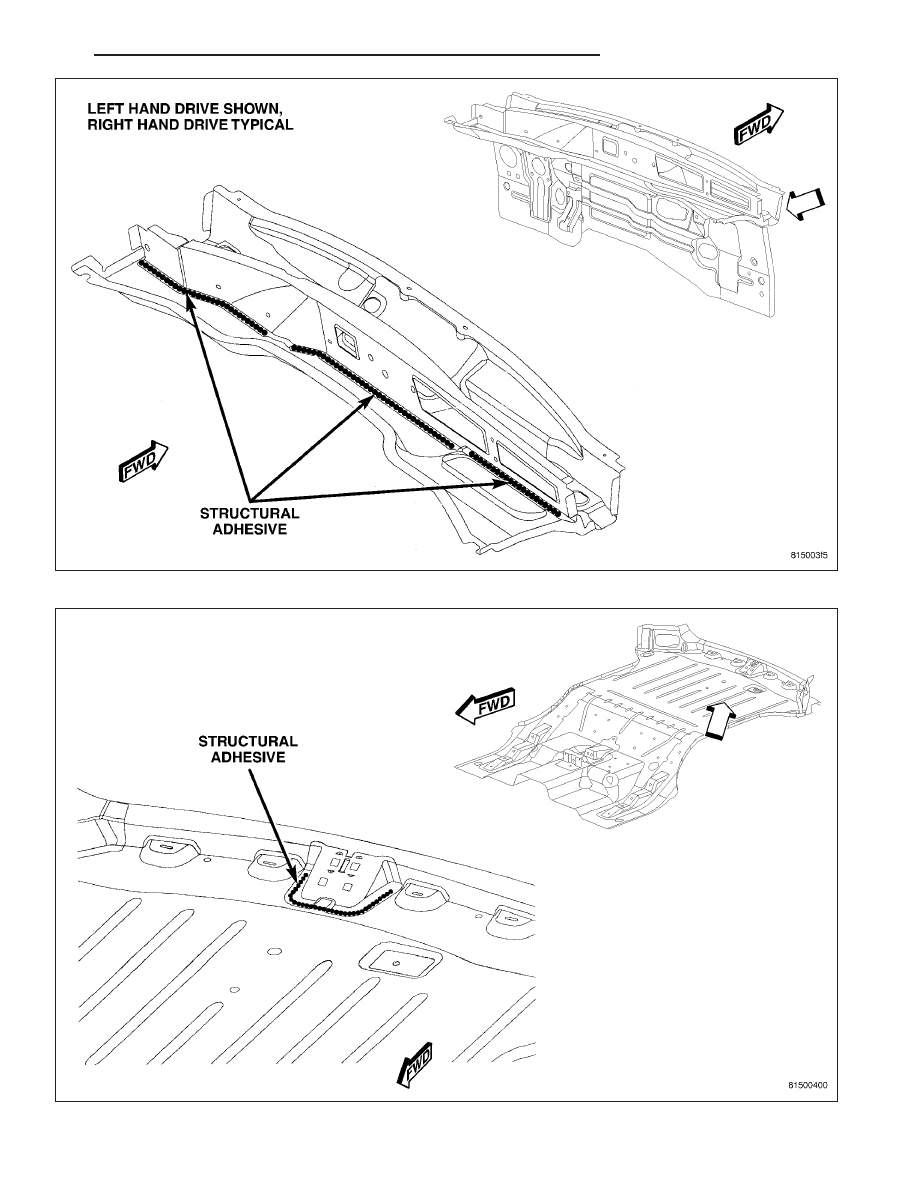

Fig. 25 DASH/PLENUM

Fig. 26 REAR FLOOR

WK

BODY STRUCTURE

23 - 219

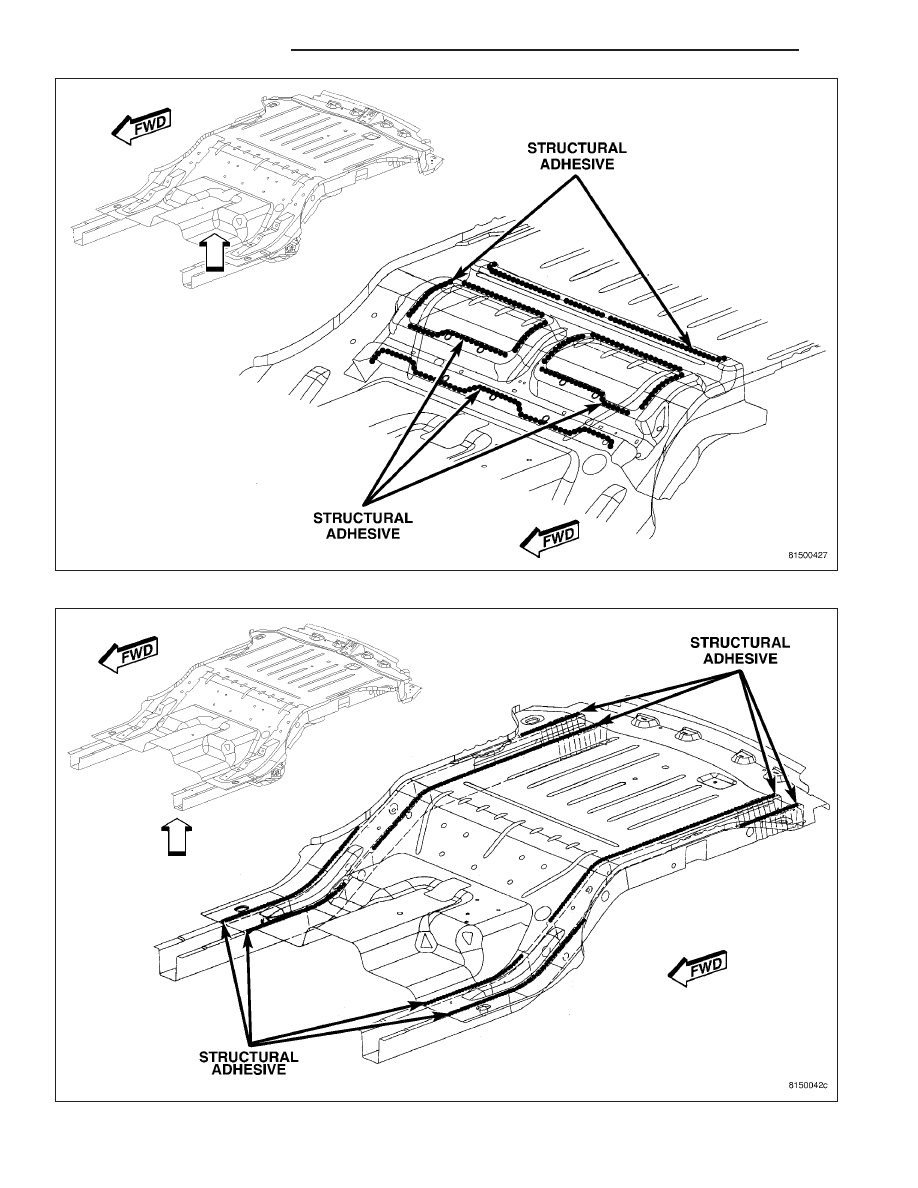

Fig. 27 REAR FLOOR/LADDER (1 OF 3)

Fig. 28 REAR FLOOR/LADDER (2 OF 3)

23 - 220

BODY STRUCTURE

WK

Fig. 29 REAR FLOOR/LADDER (3 OF 3)

Fig. 30 UNDERBODY - COMPLETE (1 OF 2)

WK

BODY STRUCTURE

23 - 221
