GAP AND FLUSH

SPECIFICATIONS

GAP AND FLUSH SPECIFICATIONS

GAP AND FLUSH

23 - 202

BODY STRUCTURE

WK

NOTE:
All measurements are in mm.

DIMENSION

DESCRIPTION

GAP

FLUSH

1

HOOD TO FENDER

4.0 ± 1.5

PARALLEL WITHIN 1.5

HOOD UNDERFLUSH

-0.5 ± 1.5

PARALLEL WITHIN 1.5

2

WINDSHIELD MOLDING TO FRONT

DOOR

6.0 ± 2.0

MOLDING OVERFLUSH

3.0 ± 1.0

3

FRONT AND REAR DOORS TO

ROOF

6.0 ± 1.5

PARALLEL WITHIN 2.5

DOORS OVERFLUSH

2.0 ± 1.5

4

FUEL DOOR TO BODY SIDE

3.0 ± 1.0

FUEL DOOR

UNDERFLUSH

-0.5 ± 1.0

5

FENDER TO FRONT DOOR

4.5 ± 1.25

PARALLEL WITHIN 1.25

FENDER OVERFLUSH

0.5 ± 1.0

6

FLIPPER GLASS TO BODY SIDE

4.0 ± 1.5

PARALLEL WITHIN 1.5
SIDE TO SIDE WITHIN

1.5

GLASS UNDERFLUSH

-2.5 ± 2.5

7

LIFTGATE TO ROOF

9.0 ± 2.0

LIFTGATE UNDERFLUSH

-1.0 ± 1.5

PARALLEL WITHIN 1.5

8

FRONT DOOR TO REAR DOOR

4.5 ± 1.0

PARALLEL WITHIN 1.0

0.0 ± 1.25

PARALLEL WITHIN 1.5

9

REAR DOOR TO BODY SIDE

4.5 ± 1.0

PARALLEL WITHIN 1.0

0.0 ± 1.25

PARALLEL WITHIN 1.5

10

LIFTGATE TO BODY SIDE

4.0 ± 1.5

PARALLEL WITHIN 1.5
SIDE TO SIDE WITHIN

1.5

LIFTGATE UNDERFLUSH

-0.5 ± 1.5

11

FLIPPER GLASS TO LIFTGATE

5.0 ± 1.5

—

OPENING DIMENSIONS

SPECIFICATIONS

OPENING DIMENSIONS

Index

DESCRIPTION

FIGURE

ENGINE COMPARTMENT

1

FRONT DOOR OPENING

2

LIFTGATE OPENING

3

QUARTER WINDOW OPENING

4

REAR DOOR OPENING

5

WINDSHIELD OPENING

6

WK

BODY STRUCTURE

23 - 203

Fig. 1 ENGINE COMPARTMENT

Fig. 2 FRONT DOOR OPENING

23 - 204

BODY STRUCTURE

WK

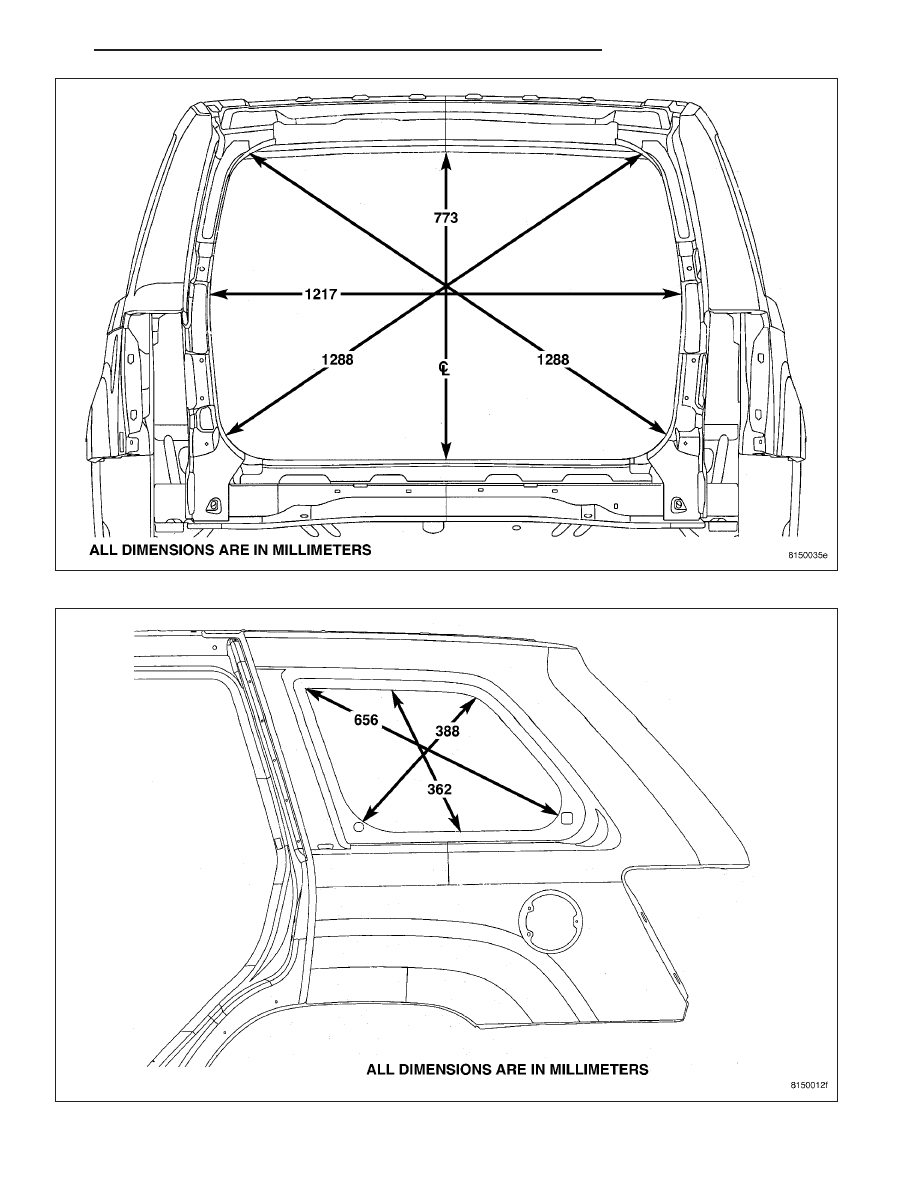

Fig. 3 LIFTGATE OPENING

Fig. 4 QUARTER WINDOW OPENING

WK

BODY STRUCTURE

23 - 205
