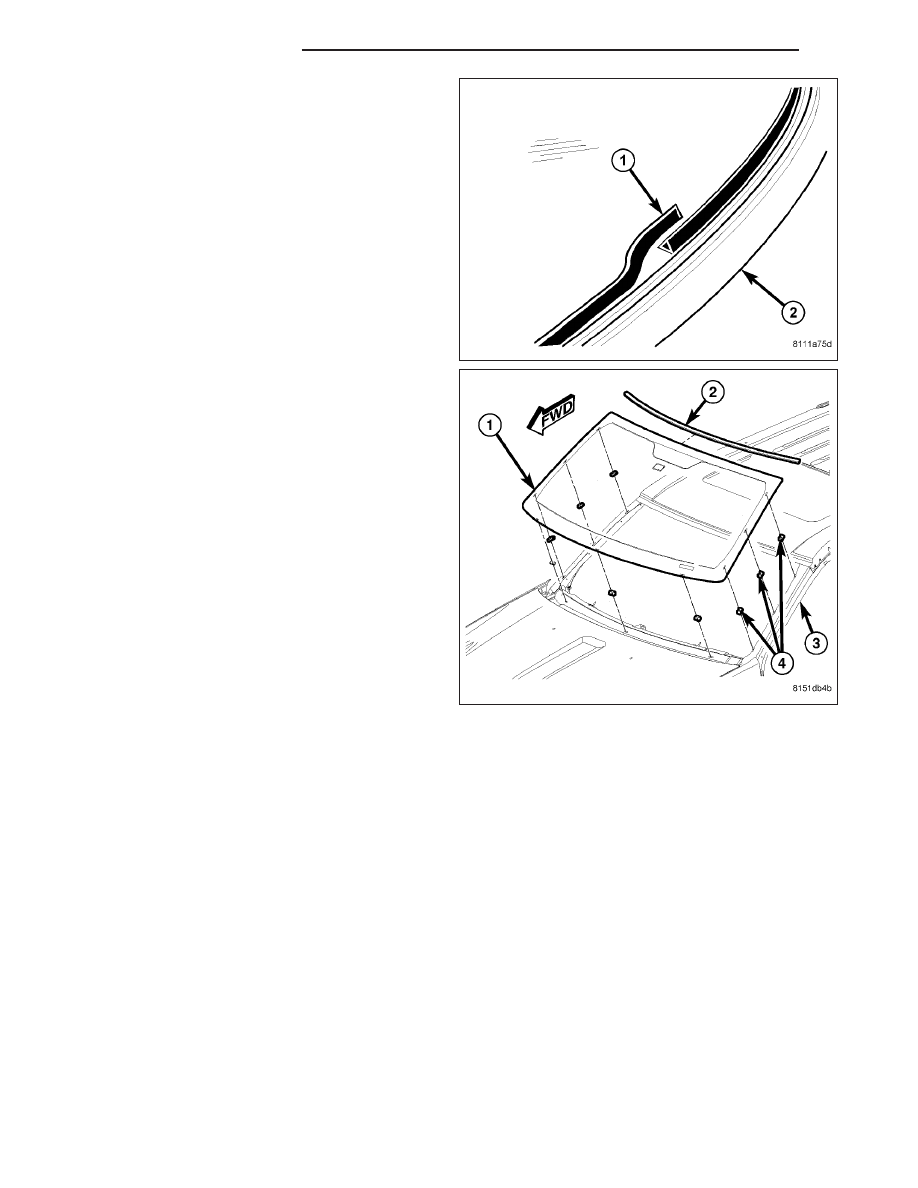

19. Run the end of the adhesive bead (1) on the

windshield (2) parallel to the start of the bead and
smooth the ends flush.

20. Using an assistant, position the windshield (1)

over the windshield opening.

21. Using the grease pencil marks or tape as refer-

ence points, align the windshield to the windshield
opening.

22. Carefully lower the windshield into the windshield

opening. Guide the windshield and the rubber
seal (2) at the top the windshield into its proper
location.

CAUTION: It is not possible to move the wind-
shield after installation. The windshield should
never be pressed into place by more than one per-
son, because the windshield can break if pressed
simultaneously on both sides.

23. Push the windshield inward until the windshield

comes into contact with the spacers (4) located
on each side and the bottom of the windshield fence (3).

24. Install the cowl grill (Refer to 23 - BODY/EXTERIOR/COWL GRILLE - REMOVAL).

25. Install the rear view mirror onto the windshield (Refer to 23 - BODY/INTERIOR/REAR VIEW MIRROR -

INSTALLATION).

26. Install the rain sensor module onto the windshield (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/RAIN SEN-

SOR MODULE - INSTALLATION).

23 - 174

STATIONARY GLASS

WK

SUNROOF - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

SUNROOF - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 176

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 177

DIAGNOSIS AND TESTING

POWER TOP - SUNROOF

. . . . . . . . . . . . . . 178

SUNROOF

. . . . . . . . . . . . . . . . . . . . . . . . . . 178

ASSEMBLY-MODULE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 180

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 183

CHANNEL-DRAIN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 186

COVER-GUIDE MECHANISM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 188

DEFLECTOR-WIND

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 189

GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 191

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . 192

GUIDE-SUNROOF GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 193

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 194

HOSE-DRAIN

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 197

MOTOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 197

SUNSHADE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 199

SWITCH-SUNROOF

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 199

TRIM LACE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 200

WK

SUNROOF - SERVICE INFORMATION

23 - 175

SUNROOF - SERVICE INFORMATION

DESCRIPTION

EXPLODED VIEW

23 - 176

SUNROOF - SERVICE INFORMATION

WK

Parts List

1 - MECHANISM COVERS (2)

10 - MOTOR FASTENERS (3)

2 - RIGHT HAND GLASS GUIDE

11 - SUNROOF MOTOR/MODULE ASSEMBLY

3 - GLASS FASTENERS (4)

12 - ALIGNMENT HOLE

4 - GLASS ASSEMBLY

13 - TRIM LACE

5 - DRAIN CHANNEL

14 - ASSEMBLY FASTENERS (10)

6 - SUNSHADE

15 - ALIGNMENT HOLE

7 - LEFT SUNROOF GLASS GUIDE

16 - WIND DEFLECTOR STRAP SCREWS (2)

8 - WIRE HARNESS

17 - GLASS GUIDE FOOT

9 - SUNROOF ASSEMBLY

18 - WIND DEFLECTOR

The power sunroof system allows the sunroof to be opened, closed or placed in the vent position electrically by
actuating a switch in the overhead console. The sunroof system receives battery feed through a fuse in the Power
Distribution Center (PDC). The sunroof will operate normally with the key in any position while the Accessory Delay
system is active.

The sunroof glass panel tilts upward at the rear for ventilation and slides rearward under the roof when open. The
panel seals flush with the roof in the closed position to eliminate wind noise. The sunroof includes a manual-sliding
sunshade to cover the deep-tinted glass panel.

In addition to the standard power sunroof operation, this vehicle offers several additional features. There is an
express (one-touch) opening and closing feature as well as Excessive Force Limitation (EFL). The EFL function
detects obstacles trapped between the glass and the vehicle roof during a closing motion. Upon sensing an obstacle
the EFL function will reverse direction of the glass to allow removal of the obstacle.

The main components of the power sunroof system are:

•

The motor/module assembly

•

The power sunroof glass and frame assembly

•

The power sunroof switch

•

The manual-sliding sunshade

OPERATION

This vehicle has a vent, tilt and slide power sunroof system with express (one-touch) open and closing feature. The
sunroof system receives constant battery feed through a fuse in the Power Distribution Center (PDC). The sunroof
will operate normally with the key in any position while the Accessory Delay system is active. If the sunroof is mov-
ing when the key is turned to the START position (crank engine), all motions stop until the key is released, then the
previously requested sunroof motion will resume. The sunroof will also complete a requested motion if the Acces-
sory Delay system goes inactive while the motion is in progress.

A combination push-button and rocker switch module mounted in the overhead console controls sunroof operation.
The sunroof switch is a rocker design with a push button in the center of the two halves of the rocker. Pressing the
rocker towards the front of the car commands the sunroof closed. Pressing the rocker towards the rear of the car
commands the sunroof open. Pressing the center push button commands the sunroof up into the vent position
(Rear of sunroof glass raises above the vehicle roof with glass still covering the sunroof opening). All switch com-
mands operate with the glass starting in any position. (Refer to 8 - ELECTRICAL/POWER TOP/SWITCH - OPER-
ATION) for additional information.

An electronic control system, integral to the motor/module assembly, provides the express open and close functions.
Pressing the

9

open

9

or

9

close

9

end of the rocker switch moves the sunroof glass panel to the full open or full closed

position, respectively. During express closing, anytime an obstacle is detected in the way of the glass, the motor will
stop and reverse travel to avoid pinching an occupant’s finger, ice in the track, etc. This function is called Excessive
Force Limitation (EFL). There are two methods of overriding the EFL function.

1. When three EFL events occur without the glass being allowed to fully close, the next close attempt will only

move while the close switch is continuously actuated. This allows the sunroof to be forced closed if multiple close
attempts fail.
