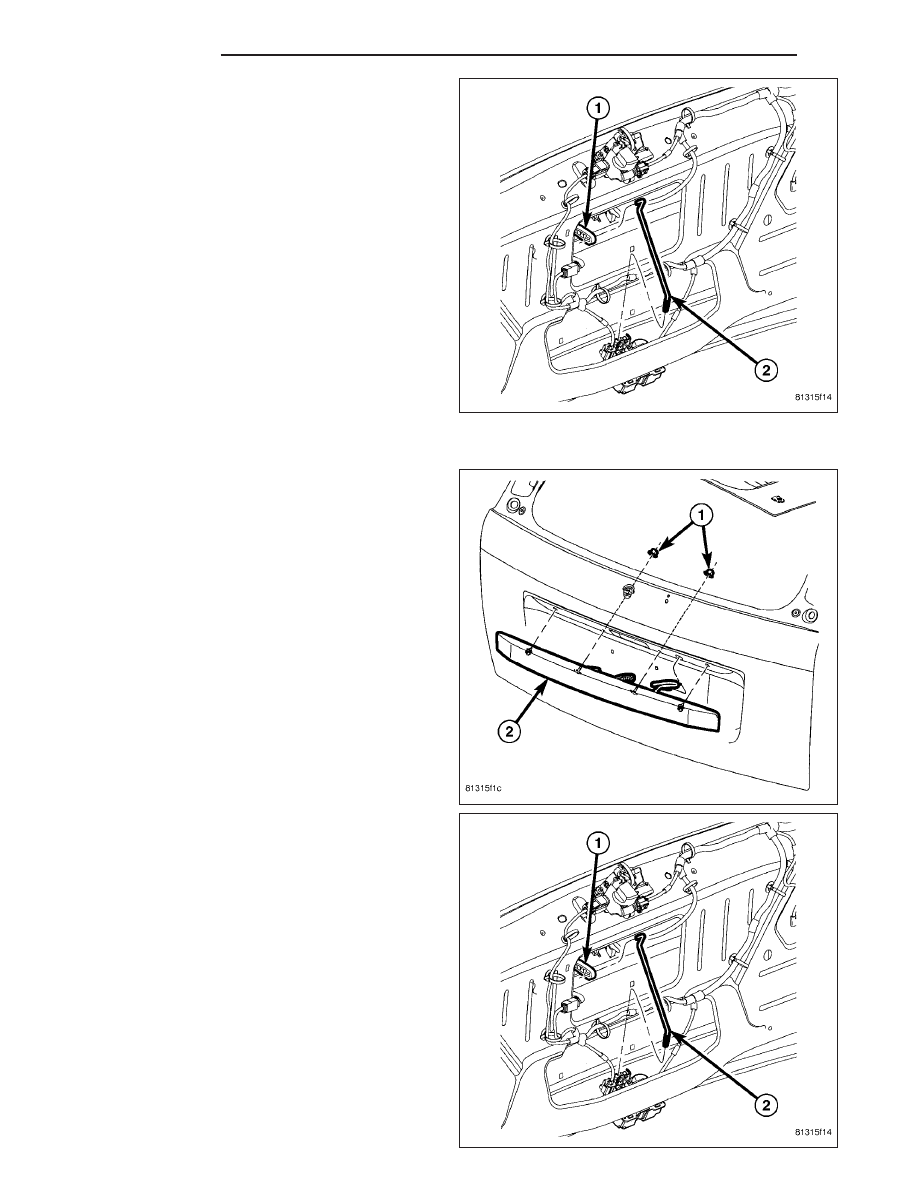

6. Disconnect actuator rod (2) from latch handle.

7. Remove the latch handle from the outside of the

liftgate.

INSTALLATION

1. Position the latch handle (2) onto the outside of the

liftgate.

2. Working through the clearance hole in the inside of

the liftgate panel, install and tighten the two nuts
(1) that secure the handle to the liftgate. Tighten
the screws to 9 N·m (7 ft. lbs.).

3. Connect actuator rod (2).

4. Connect the electrical connector of the latch handle

on the inside of the liftgate.

5. Reinstall the lower trim panel onto the inside of the

liftgate. (Refer to 23 - BODY/DECKLID/HATCH/
LIFTGATE/TAILGATE/TRIM

PANEL/LOWER

-

INSTALLATION).

6. Reconnect the battery negative cable.

7. Close the liftgate.

23 - 134

LIFTGATE

WK

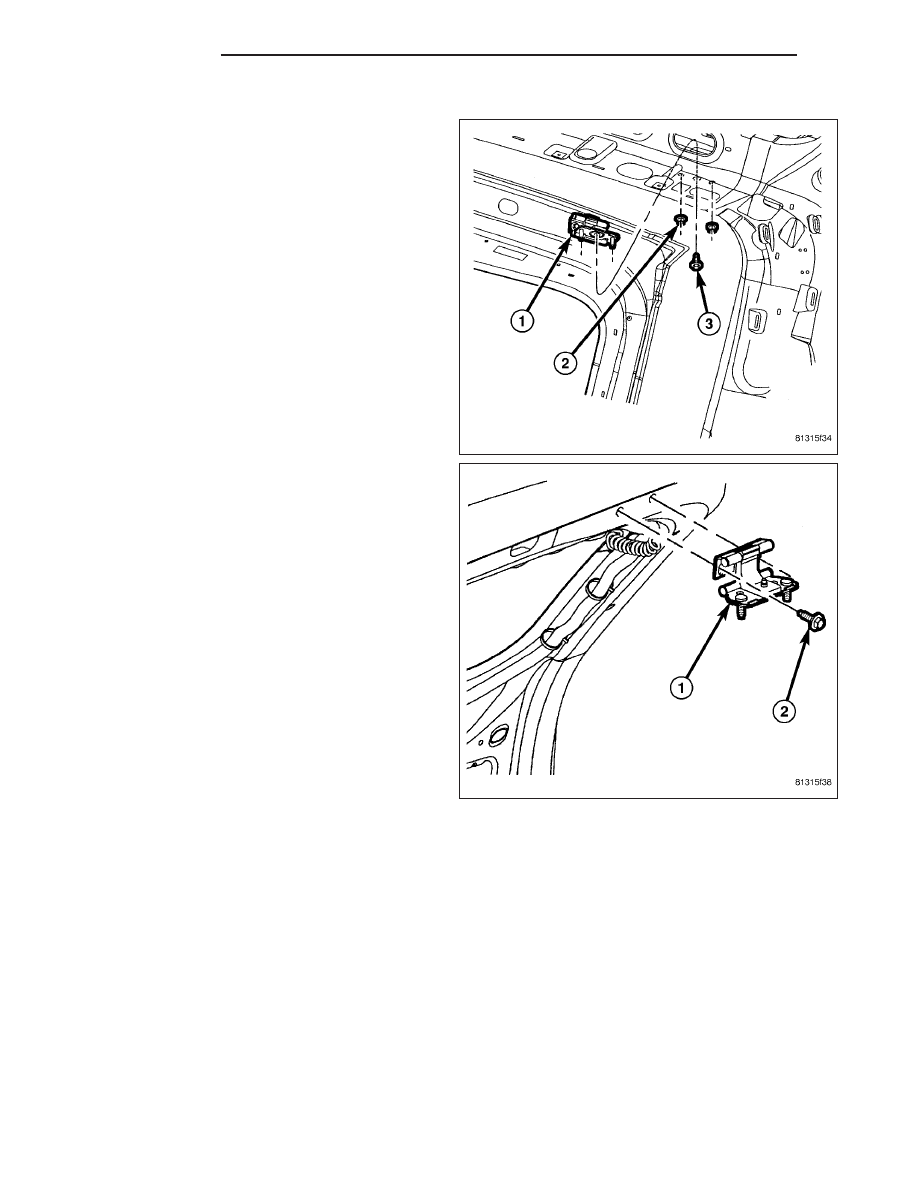

HINGE

REMOVAL

1. Open and support the liftgate (2) with a suitable

prop or block.

2. Remove the trim plate from the upper liftgate open-

ing header (4). (Refer to 23 - BODY/DECKLID/
HATCH/LIFTGATE/TAILGATE/TRIM

PANEL

-

REMOVAL).

3. Mark the hinge (1) liftgate half location on the lift-

gate inner panel to aid reinstallation.

4. Remove the two screws (2) that secure the hinge

to the liftgate.

5. Mark the hinge body half location on the upper lift-

gate opening header to aid reinstallation.

6. Carefully pull the rear edge of the headliner down-

ward from the header far enough to access and
remove the two nuts (5) that secure the hinge
studs to the underside of the header.

7. Remove the hinge from the vehicle.

WK

LIFTGATE

23 - 135

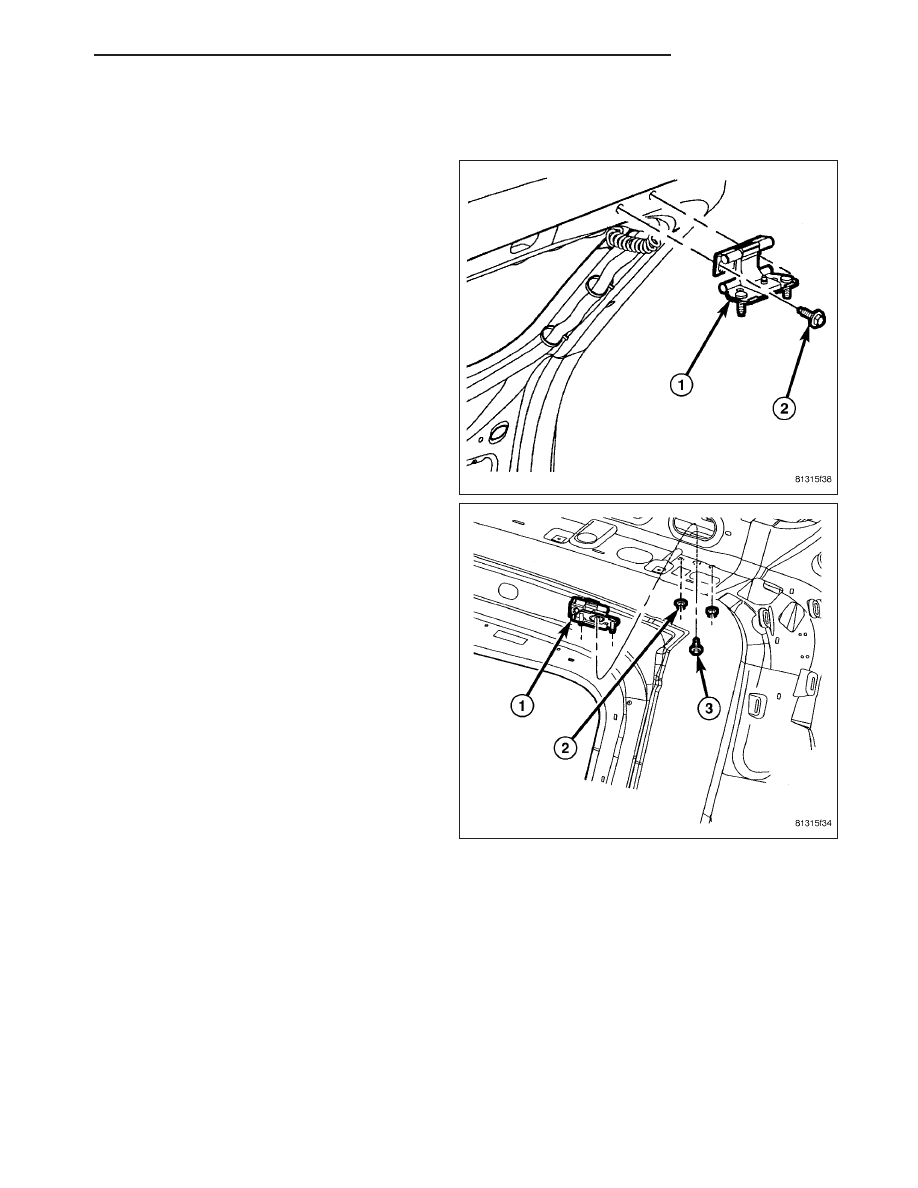

INSTALLATION

1. Position the body half of the liftgate hinge (1) to the

upper liftgate opening header (4) on the vehicle.

2. Carefully pull the rear edge of the headliner down-

ward from the header far enough to install and
tighten the two nuts (5) that secure the hinge studs
to the underside of the header. Tighten the nuts to
28 N·m (21 ft. lbs.).

3. Position the liftgate (1) to the liftgate half of the

hinge on the vehicle.

4. Install and tighten the two screws (2) that secure

the hinge to the liftgate. Tighten the screws to 28
N·m (21 ft. lbs.).

5. Remove the support from the liftgate.

6. Adjust the liftgate hinge position as necessary to

achieve proper spacing and operation.

7. Reinstall the trim plate onto the upper liftgate open-

ing header (Refer to 23 - BODY/DECKLID/HATCH/
LIFTGATE/TAILGATE/TRIM

PANEL

-

INSTALLATION).

23 - 136

LIFTGATE

WK

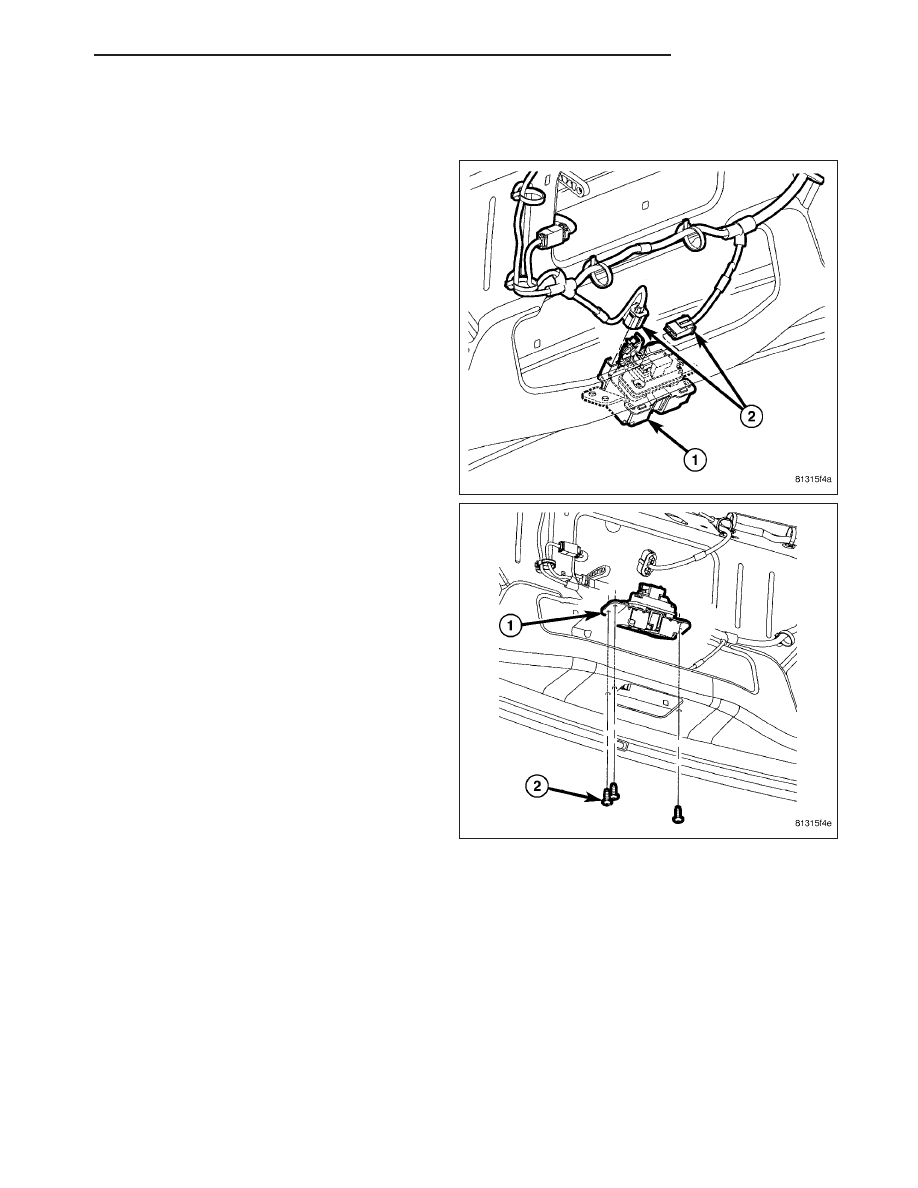

LATCH

REMOVAL

1. Open the liftgate.

2. Disconnect and isolate the battery negative cable.

3. Remove the lower trim panel from the inside of the

liftgate (1). (Refer to 23 - BODY/DECKLID/HATCH/
LIFTGATE/TAILGATE/TRIM PANEL - REMOVAL).

4. Disconnect the electrical connectors of the latch

(2).

5. Remove the three scews (2) that secure the latch

(1) to the liftgate.

6. Remove the liftgate latch (1) from the vehicle.

WK

LIFTGATE

23 - 137
