C121D-BRAKE PRESSURE SENSOR CIRCUIT

5 - 258

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C121D-BRAKE PRESSURE SENSOR CIRCUIT (CONTINUED)

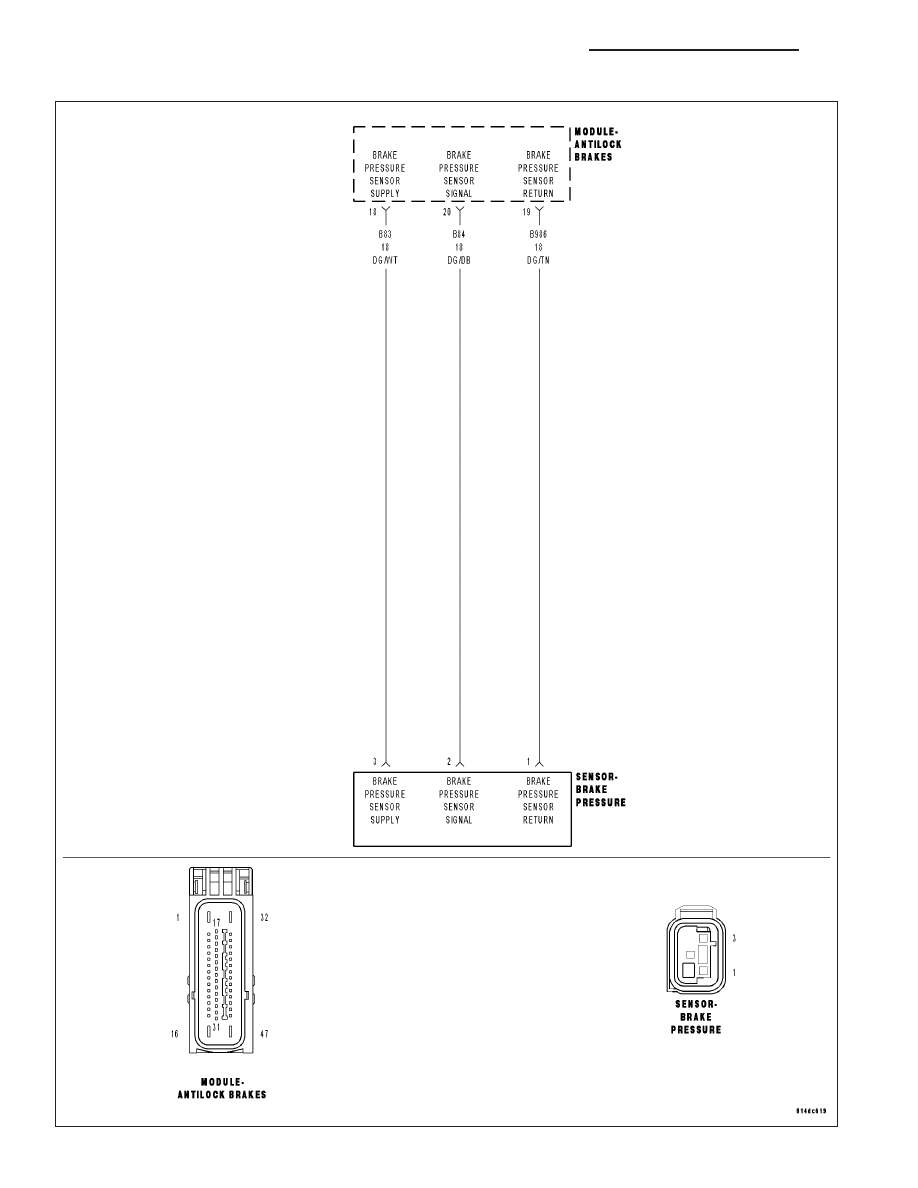

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Anti-Lock Brake Module indicates that the Brake Pressure Sensor Signal is out of range.

Possible Causes

TERMINAL/CONNECTOR/WIRING HARNESS DAMAGE

AIR IN BRAKE SYSTEM/WORN MECHANICAL COMPONENTS

(B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B986) BRAKE PRESSURE SENSOR RETURN CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B84) BRAKE PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

BRAKE PRESSURE SENSOR

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

CHECK FOR A DTC C121D-BRAKE PRESSURE SENSOR CIRCUIT

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, read and record DTC’s.

With the scan tool, read and record Freeze Fame information.

With the scan tool, erase DTC’s.

Start the engine.

Depress and release the brake pedal.

With the scan tool, read and record DTC’s.

Does the scan tool display: C121D-BRAKE PRESSURE SENSOR CIRCUIT?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1.

2.

CHECK THE TERMINALS/CONNECTORS/WIRING HARNESS FOR DAMAGE

Check all related wiring for bruised, chafed, pierced, or partially broken wires.

Check all related connectors for broken, bent, pushed out, or corroded terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 3

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 259

C121D-BRAKE PRESSURE SENSOR CIRCUIT (CONTINUED)

3.

CHECK FOR AIR IN BRAKE SYSTEM AND WORN MECHANICAL COMPONENTS

NOTE: Before continuing the brake system must be bled to verify there is no air in the brake system.

NOTE: Visually inspect for worn brake linings, undersized rotors, binding or frozen calipers.

Was there any air in the brake system or base brake issues found?

Yes

>> Repair as needed.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE VOLTAGE ON THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the Brake Pressure Sensor harness connector.

Turn the ignition on.

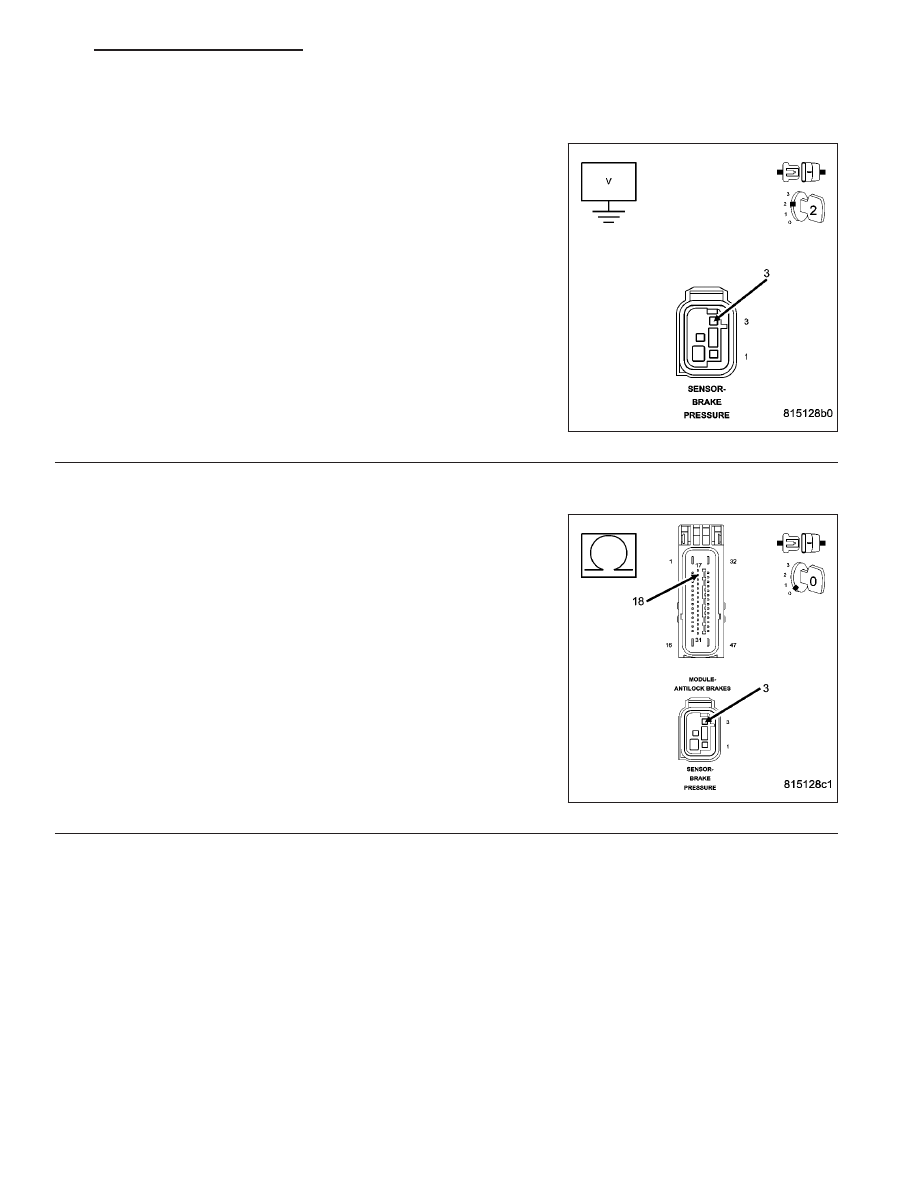

Measure the voltage of the (B83) Brake Pressure Sensor Supply cir-
cuit.

Is the voltage above 4 volts?

Yes

>> Go To 8

No

>> Go To 5

5.

CHECK THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT FOR SHORT TO GROUND

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Brake Pressure Sensor harness connector.

Measure the resistance between ground and the (B83) Brake Pressure
Sensor Supply circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B83) Brake Pressure Sensor Supply circuit for

a short to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

5 - 260

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C121D-BRAKE PRESSURE SENSOR CIRCUIT (CONTINUED)

6.

CHECK THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT FOR SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B83) Brake Pressure Sensor Supply cir-
cuit.

Is there any voltage present?

Yes

>> Repair the (B83) Brake Pressure Sensor Supply circuit for

a short to voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7

7.

CHECK THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT FOR AN OPEN

Measure the resistance of the (B83) Brake Pressure Sensor Supply
circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B83) Brake Pressure Sensor Supply circuit for

an open.

Perform ABS VERIFICATION TEST - VER 1.

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 261
