C1401-TRANSFER CASE RANGE SELECT SWITCH CIRCUIT LOW (CONTINUED)

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on and no system undervoltage or overvoltage or supply voltage low conditions present.

•

Set Condition:
The 4WD Range Switch Voltage is below a specified value for a calibrated amount of time.

Possible Causes

INTERMITTENT TRANSFER CASE RANGE SELECT SWITCH CIRCUIT LOW

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT SHORTED OPEN

(K977) MODE SELECT CIRCUIT SHORTED TO GROUND

(K977) MODE SELECT CIRCUIT SHORT OPEN

TRANSFER CASE SELECTOR SWITCH

FINAL DRIVE CONTROL MODULE

Diagnostic Test

1.

4WD RANGE SWITCH VOLTAGE LESS THAN 0.2 VOLTS

Ignition on, engine not running.

NOTE: Repair any system undervoltage or overvoltage DTCs that are set in this module before proceeding.
With the scan tool under Data Display, read the 4WD Range Switch Voltage.

Is the voltage less than 0.2 volts?

Yes

>> Go To 2

No

>> Go To 9

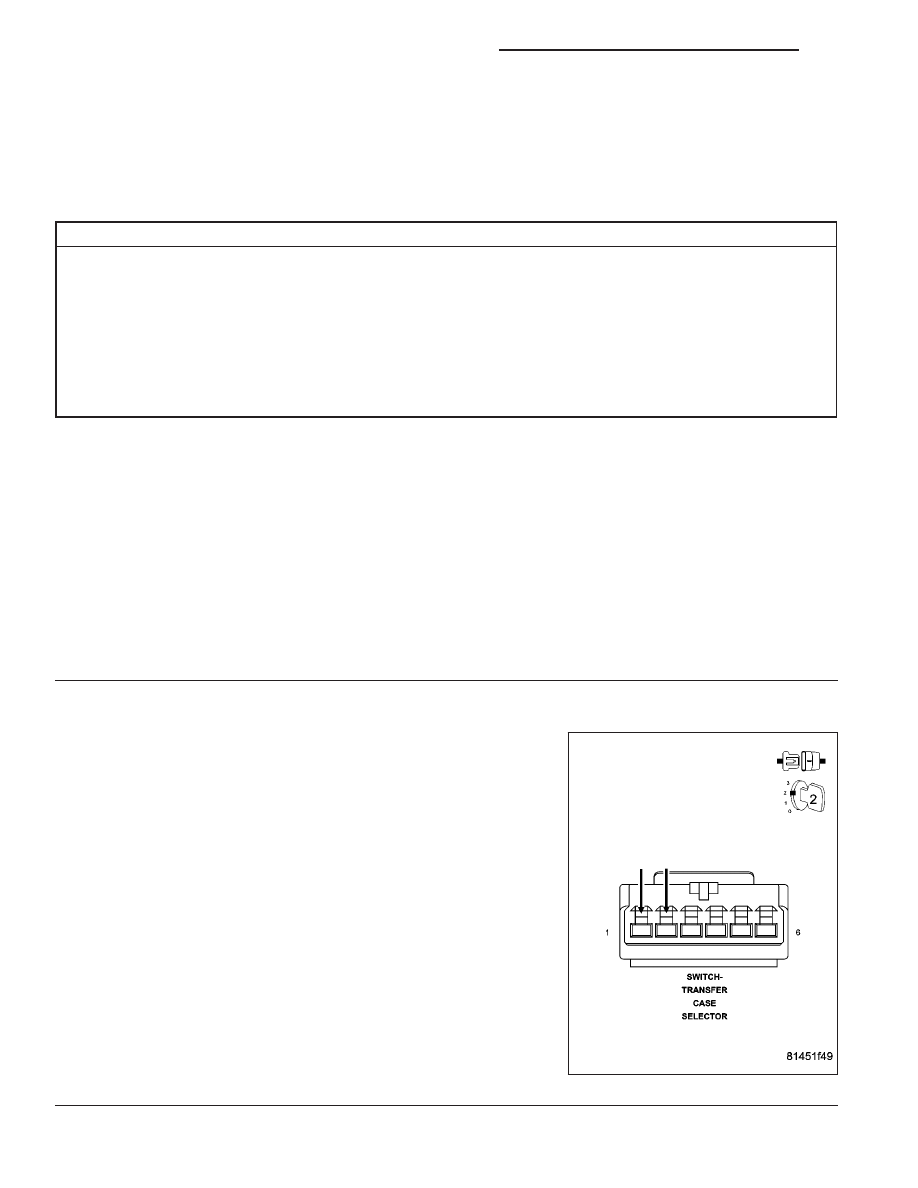

2.

TRANSFER CASE SELECTOR SWITCH

Turn the ignition off.

Disconnect the Transfer Case Selector Switch connector.

Connect a jumper wire between the (K504) Drivetrain 5 Volt Supply
circuit and the (K977) Mode Select circuit in the Transfer Case Selec-
tor Switch connector.

Ignition on, engine not running.

With the scan tool under Data Display, read the 4WD Range Switch
Voltage.

The switch voltage should be approximately 5.0 volts.

Does the voltage display as described?

Yes

>> Replace the Transfer Case Selector Switch.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 3

21 - 890

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C1401-TRANSFER CASE RANGE SELECT SWITCH CIRCUIT LOW (CONTINUED)

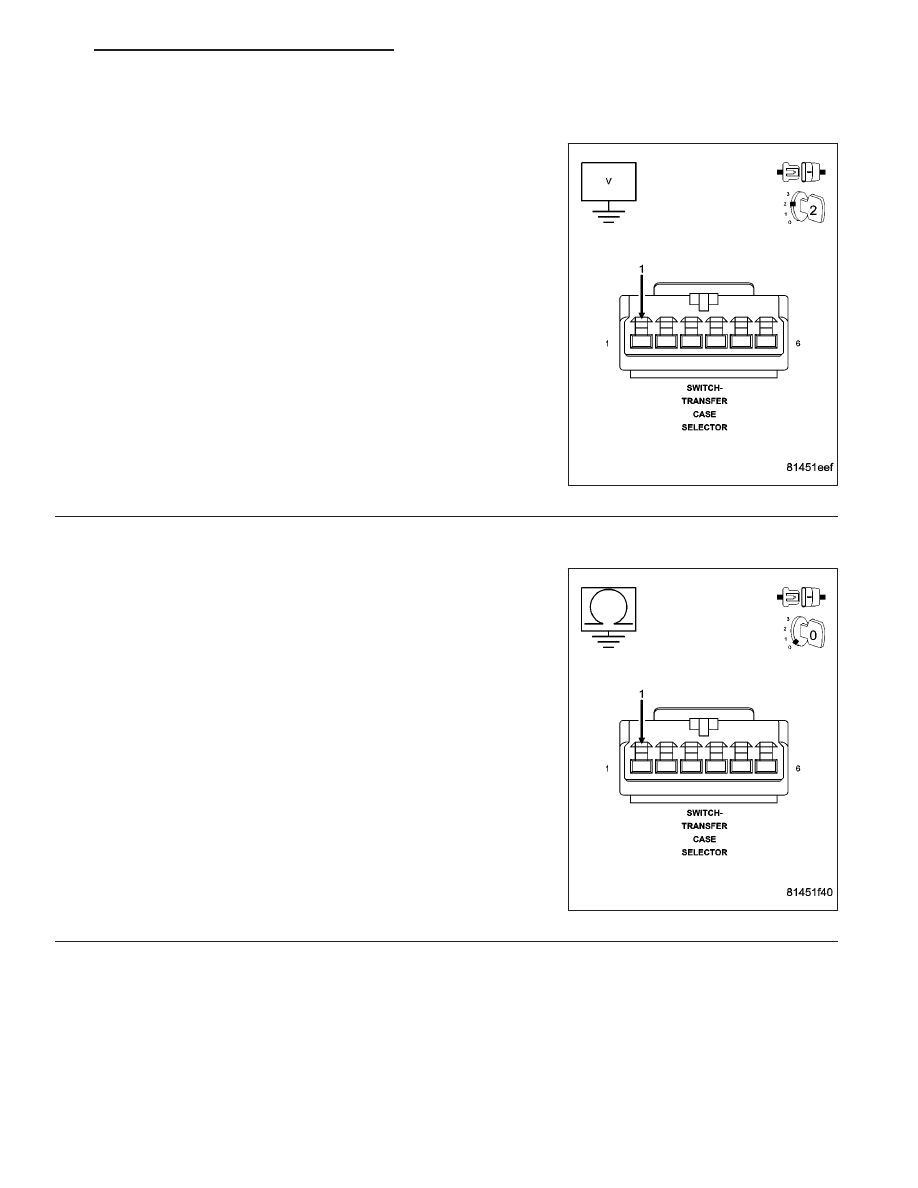

3.

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT VOLTAGE

Turn the ignition on.

Measure the voltage of the (K504) Drivetrain 5 Volt Supply circuit.

The voltage should be approximately 5.0 volts.

Does the voltage display as described?

Yes

>> Go To 6

No

>> Go To 4

4.

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Final Drive Control Module C2 harness connector.

Measure the resistance between the (K504) Drivetrain 5 Volt Supply
circuit and ground.

Is the resistance less than 5.0 ohms?

Yes

>> Repair the (K504) Drivetrain 5 Volt Supply circuit for a

short to ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 5

WK

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 891

C1401-TRANSFER CASE RANGE SELECT SWITCH CIRCUIT LOW (CONTINUED)

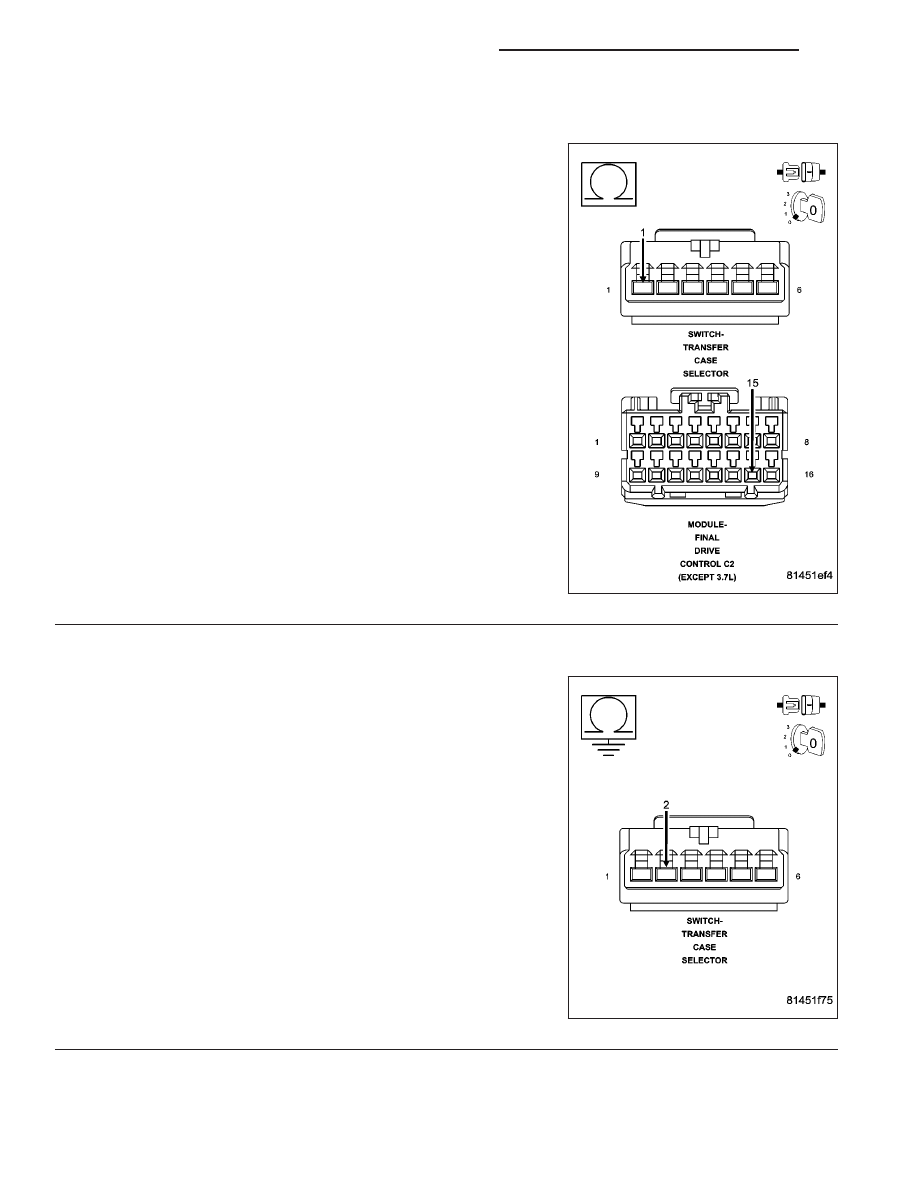

5.

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT OPEN

Measure the resistance of the (K504) Drivetrain 5 Volt Supply circuit
between the Transfer Case Selector Switch connector and the Final
Drive Control Module C2 harness connector.

Is the resistance greater than 5.0 ohms?

Yes

>> Repair the (K504) Drivetrain 5 Volt Supply circuit for an

open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 8

6.

(K977) MODE SELECT CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Final Drive Control Module C2 harness connector.

Measure the resistance between the (K977) Mode Select circuit and
ground.

Is the resistance less than 5.0 ohms?

Yes

>> Repair the (K977) Mode Select circuit for a short to

ground.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 7

21 - 892

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C1401-TRANSFER CASE RANGE SELECT SWITCH CIRCUIT LOW (CONTINUED)

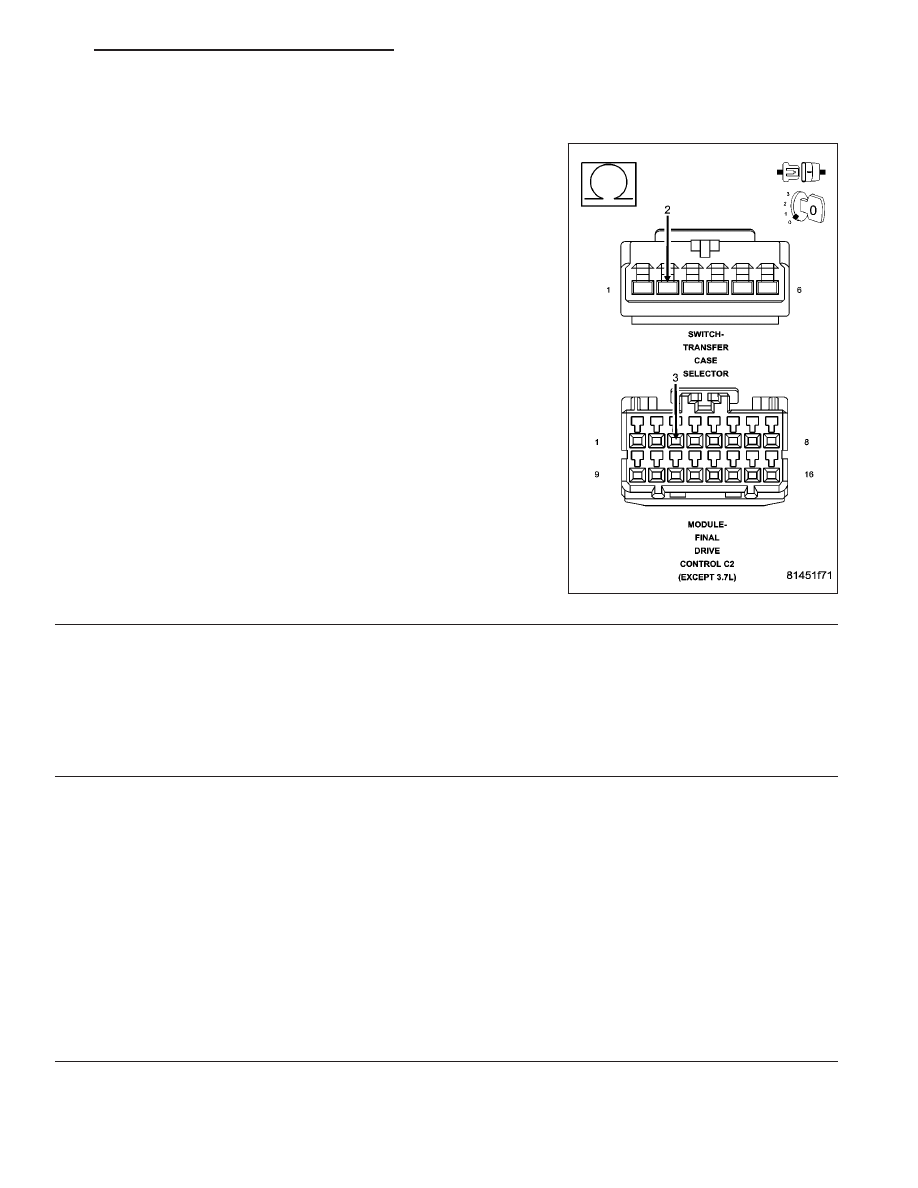

7.

(K977) MODE SELECT CIRCUIT OPEN

Measure the resistance of the (K977) Mode Select circuit between the
Transfer Case Selector Switch connector and the Final Drive Control
Module C2 harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (K977) Mode Select circuit for an open.

Perform the TRANSFER CASE VERIFICATION TEST-
VER 1.

No

>> Go To 8

8.

FINAL DRIVE CONTROL MODULE

View repair.

Repair

Replace the Final Drive Control Module in accordance with the Service Information.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

9.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

While monitoring the scan tool data relative to this circuit, wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

While monitoring the scan tool data relative to this circuit, move the selector switch to each position several times.

Look for the data to change other than as expected or for the DTC to reset.

Were any problems found?

Yes

>> Repair as necessary.

Perform the TRANSFER CASE VERIFICATION TEST-VER 1.

No

>> Test complete.
