P0710-TRANSMISSION TEMPERATURE SENSOR CIRCUIT (CONTINUED)

3.

CHECK IF ENGINE STARTS IN PART OR NEUTRAL

Attempt to start the engine in Park or Neutral.

Does the engine start in either Park or Neutral?

Yes

>> Go To 4

No

>> Go To 5

4.

TRANSMISSION TEMPERATURE SENSOR-P/N SWITCH

Turn the ignition off to the lock position.

Disconnect the TCM C2 harness connector.

Place the gear selector in Drive.

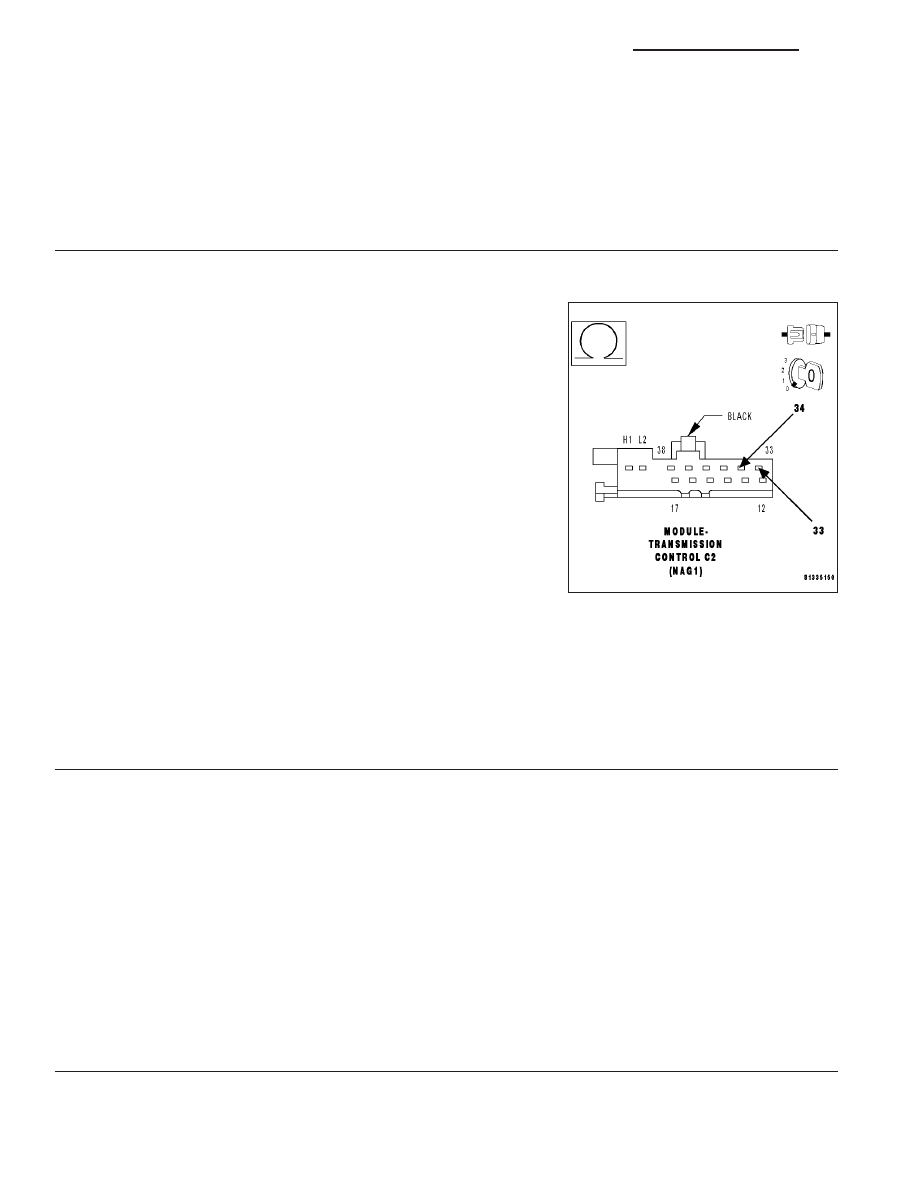

Measure the resistance of the Transmission Temperature Sensor
between the (T54) Temperature Sensor-P/N Switch Signal circuit and
the (T13) Sensor Ground circuit in the TCM C2 harness connector.

Is the resistance between 500 to 2500 ohms?

Yes

>> Using the schematics as a guide, check the Transmission

Control Module (TCM) pins, terminals, and connectors for
corrosion, damage, or terminal push out. Pay particular
attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information.
Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/TRANSMISSION CONTROL MODULE for the
appropriate service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Using the schematics as a guide, check the Electrohydraulic Control Unit Assembly and Transmission

Temperature Sensor-P/N Switch pins and connector terminals for corrosion, damage, or terminal push
out. If no problems are found, replace the Transmission Temperature Sensor-P/N Switch. Refer to 21-
AUTOMATIC TRANSMISSION-AUTOMATIC TRANSMISSION NAG1/SERVICE INFORMATION for the
proper service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

5.

CHECK THE TRANSMISSION TEMPERATURE SENSOR-P/N SWITCH

Turn the ignition off to the lock position.

Reconnect the TCM C2 harness connector.

Disconnect the Electrohydraulic Control Unit Assembly harness connector.

NOTE: This procedure may set various DTCs to multiple modules connected to the CAN bus. Disregard and
erase any DTCs that may set after completion of this procedure.
With the Shift Lever in the Park position, attempt to start the engine.

Does the engine start?

Yes

>> Replace the Transmission Temperature Sensor-P/N Switch. Refer to 21- AUTOMATIC TRANSMISSION-

AUTOMATIC TRANSMISSION NAG1/SERVICE INFORMATION for the proper service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 6

21 - 490

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

WK

P0710-TRANSMISSION TEMPERATURE SENSOR CIRCUIT (CONTINUED)

6.

CHECK IF THE (T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT IS SHORTED TO GROUND

Turn the ignition off to the lock position.

Reconnect the Electrohydraulic Control Unit Assembly harness con-
nector.

Disconnect the TCM C1 and C2 harness connectors.

Measure the resistance between ground and the (T54) Temperature
Sensor-P/N Switch Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T54) Temperature Sensor-P/N Switch Signal

circuit for a short to ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 7

7.

CHECK IF (T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT IS SHORTED TO ANOTHER
CIRCUIT(S)

Measure the resistance between the (T54) Temperature Sensor-P/N
Switch Signal circuit and all other circuits in the TCM C1 and C2 har-
ness connectors.

Is the resistance below 5.0 ohms between the (T54) Tempera-
ture Sensor-P/N Switch Signal circuit and any other circuit(s)?

Yes

>> Repair the (T54) Temperature Sensor-P/N Switch Signal

circuit for a short to another circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Using the schematics as a guide, check the Transmission

Control Module (TCM) pins, terminals, and connectors for
corrosion, damage, or terminal push out. Pay particular
attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information.
Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/TRANSMISSION CONTROL MODULE for the
appropriate service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

WK

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

21 - 491

P0712-TRANSMISSION TEMPERATURE SENSOR LOW

21 - 492

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

WK

P0712-TRANSMISSION TEMPERATURE SENSOR LOW (CONTINUED)

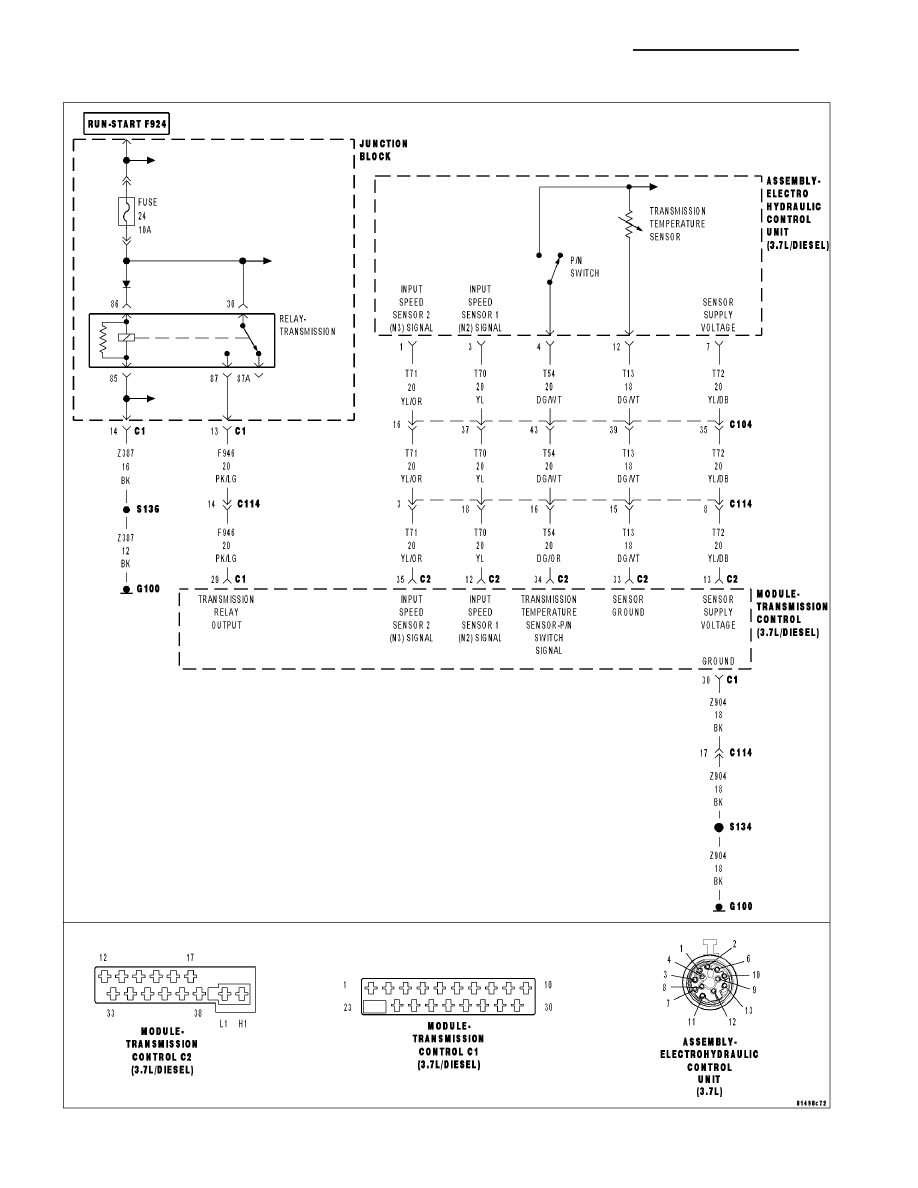

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1 - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W

Theory of Operation

The Electrohydraulic Control Unit Assembly of the NAG1 transmission contains a temperature sensor to monitor the
transmission oil temperature. This sensor is wired in series with the transmission Park/Neutral switch. The Trans-
mission Control Module (TCM) expects to see a valid voltage level from the sensor when the shifter is in Reverse
or any forward Drive position. The TCM also expects to see an open circuit condition when the shifter is in the Park
or Neutral position. When the controller detects an open circuit when in Reverse or any forward drive position the
DTC will set. Note: The TCM substitutes the Transmission Temperature reading with Engine Temperature due to a
open circuit condition in Park or Neutral.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
When the TCM detects the Temperature sensor input is below 0.5 volts.

Possible Causes

(T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT SHORT TO GROUND

(T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT SHORT TO ANOTHER CIRCUIT

TRANSMISSION TEMPERATURE SENSOR-P/N SWITCH

TRANSMISSION CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)

Diagnostic Test

1.

CHECK FOR SHIFT LEVER ASSEMBLY DTCS

With the scan tool, check for Shift Lever Assembly DTCs.

Are there any Shift Lever Assembly DTCs present?

Yes

>> Refer to 21 - AUTOMATIC TRANSMISSION - AUTOMATIC TRANSMISSION NAG1 - SHIFTER DIAG-

NOSTICS category and perform the appropriate symptom.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

CHECK THE SHIFT LEVER ASSEMBLY CABLE FOR PROPER ADJUSTMENT

Check the Shift Lever Assembly Cable for proper adjustment. Refer to 21- AUTOMATIC TRANSMISSION-AUTO-
MATIC TRANSMISSION NAG1/SERVICE INFORMATION for the appropriate service procedure.

Is the Shift Lever Assembly Cable for properly adjusted?

Yes

>> Go To 3

No

>> Adjust the Shift Lever Assembly Cable per the Service Information. Refer to 21- AUTOMATIC TRANS-

MISSION-AUTOMATIC TRANSMISSION NAG1/SERVICE INFORMATION for the appropriate service
procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.
