23. Remove the number 1 thrust bearing (4) from the

input clutch assembly.

24. Remove the input clutch assembly (3) from the

transmission case.

25. Remove the number 5 thrust bearing (1) and

selective thrust plate (2) from the input clutch
assembly (3) , or the 4C clutch retainer/bulkhead.

26. Remove the 4C clutch retainer/bulkhead tapered

snap-ring (1) from the transmission case.

27. Remove the 4C clutch retainer/bulkhead (2) from

the transmission case.

28. Remove the front 2C clutch pack snap-ring (1)

from the transmission case.

21 - 318

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

29. Remove the 2C clutch pack (2, 3, 4) from the transmission case.

30. Remove the rear selective plate (6) and number 6 thrust bearing (7) from the reaction annulus (8).

31. Remove the reaction annulus (8) from the reaction planetary carrier (3).

32. Remove the number 7 thrust bearing (5).

33. Remove the reaction sun gear (4).

34. Remove the number 8 thrust bearing (1) from the reaction planetary carrier (3).

35. Remove the reaction planetary carrier (3). Note that this planetary gear set has three pinion gears.

36. Remove the number 9 thrust bearing (2) from the reverse planetary gear set.

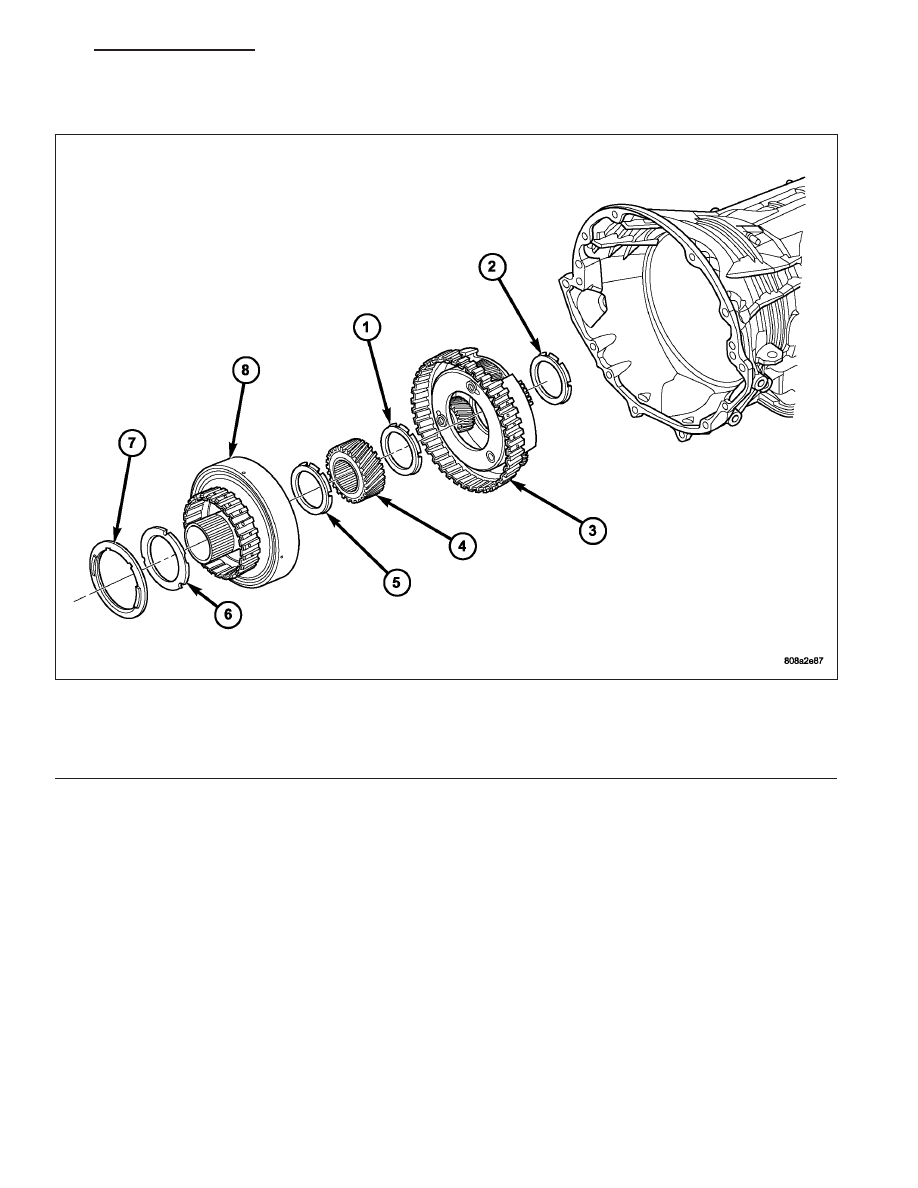

Remove Reaction Annulus and Carrier

1 - THRUST BEARING NUMBER 8

5 - THRUST BEARING NUMBER 7

2 - THRUST BEARING NUMBER 9

6 - THRUST PLATE (SELECT)

3 - REACTION PLANETARY CARRIER

7 - THRUST BEARING NUMBER 6

4 - REACTION SUN GEAR

8 - REACTION ANNULUS

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 319

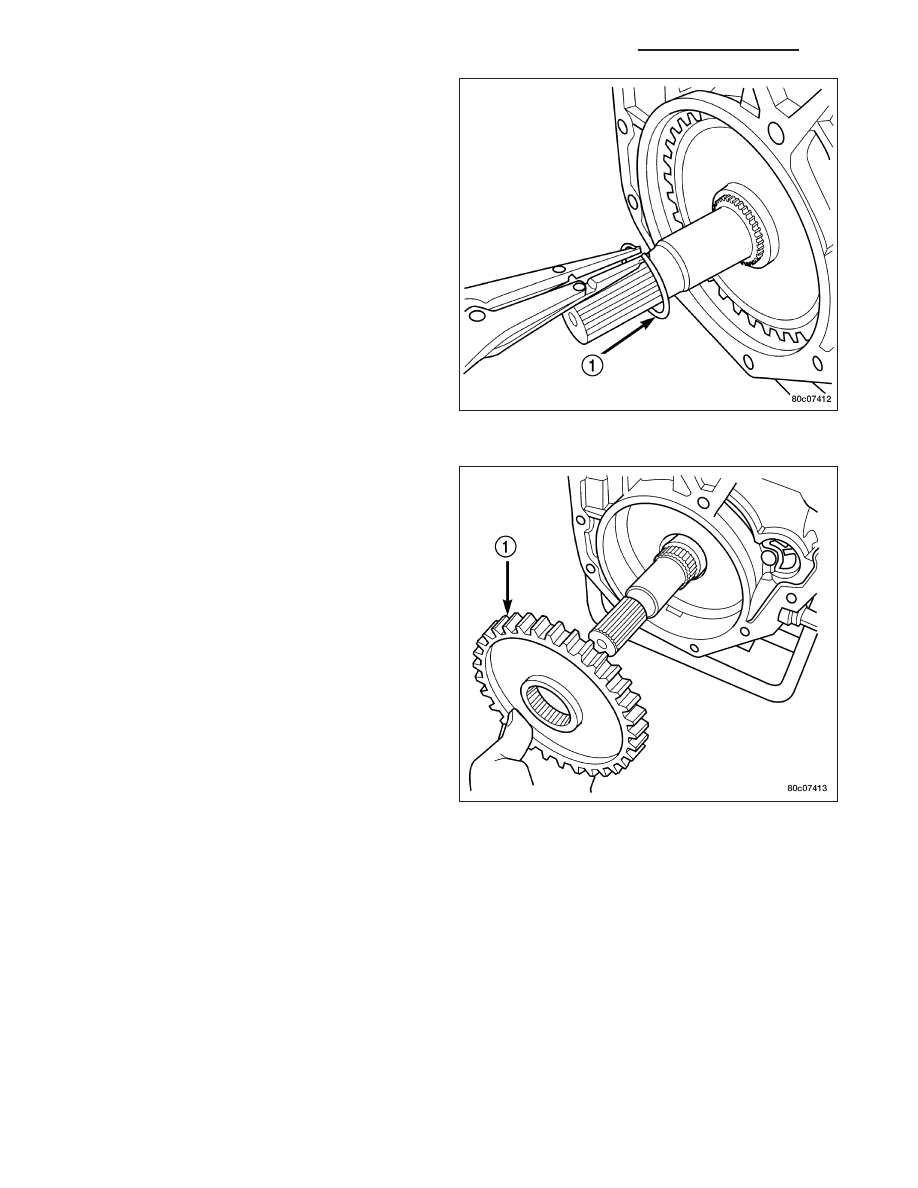

37. Remove the snap-ring (1) holding the park sprag

gear onto the output shaft.

38. Remove the park sprag gear (1) from the output

shaft.

21 - 320

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

WK

39. Remove the input/reverse planetary assembly (1).

40. Remove the number 12 thrust bearing (3) from

the input/reverse planetary assembly (1).

41. Remove the snap-ring (2) holding the low/reverse

clutch retainer (1) into the transmission case.

42. Remove the low/reverse clutch retainer (1) from

the transmission case.

WK

AUTOMATIC TRANSMISSION - 545RFE - SERVICE INFORMATION

21 - 321
