SPECIFICATIONS

TORQUE CHART

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Rack and Pinion Steering

Gear

Gear to Frame Bolts

217

160

—

Rack and Pinion Steering

Gear

Intermediate Shaft Bolt

49

36

—

Tie Rod End

Knuckle Nut

95

70

—

Tie Rod End

Jam Nut

81

60

—

Power Steering Lines

ALL

28

21

275

19 - 66

GEAR - SERVICE INFORMATION

WK

LINKAGE - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

TIE ROD END

STANDARD PROCEDURE

STEERING LINKAGE

. . . . . . . . . . . . . . . . . . . 67

REMOVAL - OUTER TIE ROD END

. . . . . . . . . . 67

INSTALLATION - OUTER TIE ROD END

. . . . . . 68

TIE ROD END

STANDARD PROCEDURE

STEERING LINKAGE

The tie rod end and ball stud seals should be inspected during all oil changes. If a seal is damaged, replace the tie
rod.

CAUTION: If any steering components are replaced or serviced an alignment must be performed, to ensure
the vehicle meets all alignment specifications.

REMOVAL - OUTER TIE ROD END

NOTE: Do not twist the boot anytime during
removal or installation.

1. Loosen the jam nut (3).

2. Remove the outer tie rod end (2) nut (1) from the

ball stud.

WK

LINKAGE - SERVICE INFORMATION

19 - 67

3. Separate the outer tie rod end (3) from the knuckle

with Remover 8677 (5).

4. Unthread the outer tie rod end (3) from the inner tie

rod (1). Count the number of turns when remov-
ing the tie rod end, This will give a good start-
ing

point

when

reassembiling

and

toe

adjustment.

INSTALLATION - OUTER TIE ROD END

NOTE: Do not twist the boot at anytime during
removal or installation.

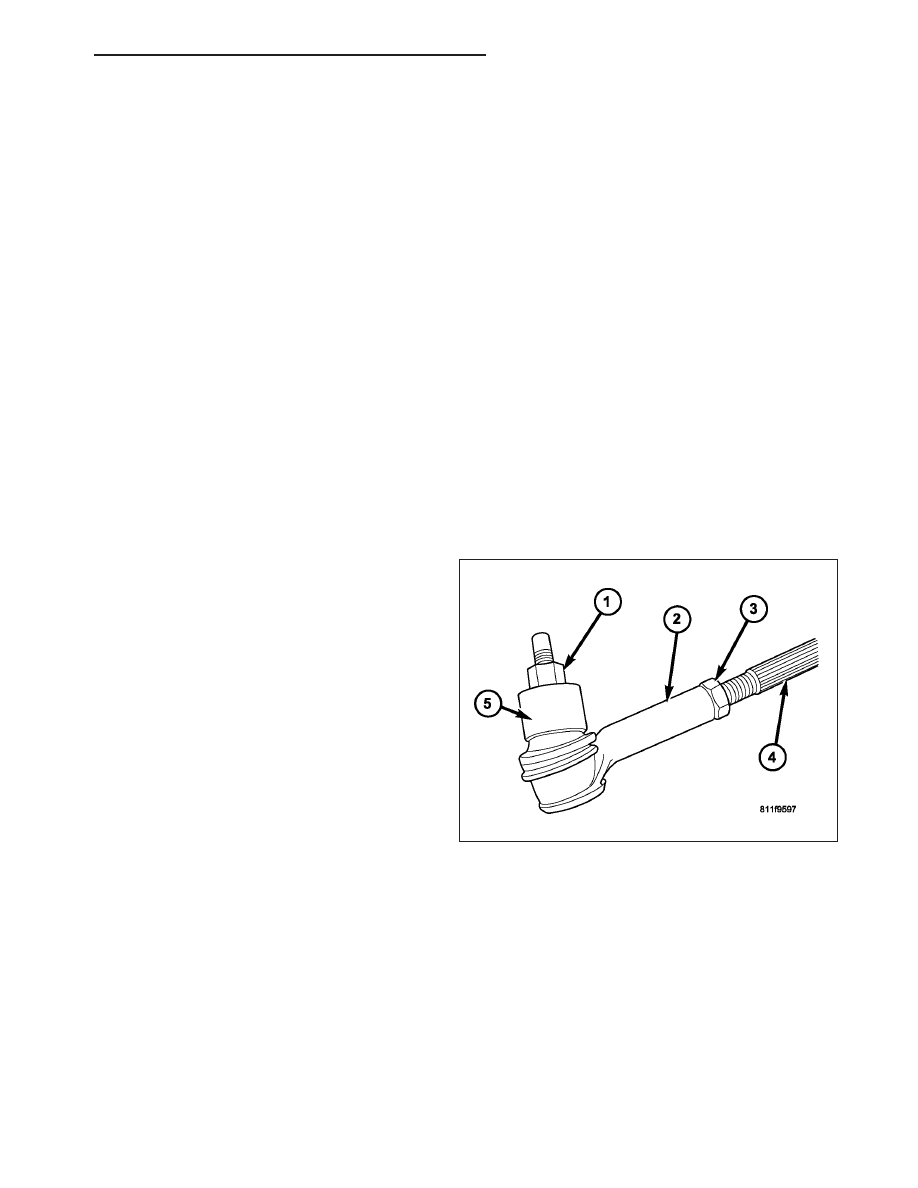

NOTE: Make sure jam nut (3) is installed on inner
tie rod end (4) before the outer tie rod end (2) is
installed.

1. Thread the outer tie rod end (2) onto the inner tie

rod (4), to it’s original position.

2. Install the outer tie rod end into the steering

knuckle (5) Tighten to 95 N·m (70 ft.lbs.).

3. Set wheel toe pattern, (Refer to 2 - SUSPENSION/

WHEEL

ALIGNMENT

-

STANDARD

PROCE-

DURE).

4. Tighten jam nut (3) to 81N·m (60 ft. lbs.).
