10. Install the lower clevis bolts and tighten to 169

N·m (125 ft. lbs.).

11. Install the knuckles (1) and install the halfshaft nut

(3). (if equipped)

12. Tighten the halfshaft nut (3) to 251 N·m (185 ft.

lbs.). (if equipped)

13. Install the lower ball joint into the knuckle.

14. Install the lower ball joint nut (4) and tighten the

nut to 81 N·m (60 ft. lbs.).

15. Install the upper ball joint into the knuckle.

16. Install the upper ball joint nut (2). Tighten the nut

to 81 N·m (60 ft. lbs.).

17. Install the outer tie rod end into the steering

knuckle.

18. Tighten the ball stud nut (5) on the ball stud to 75

N·m (55 ft. lbs.).

13 - 32

FRAME & BUMPERS

WK

19. Connect the speed sensor electrical connectors

(2) and fasten the harness support clips (1) fully.

20. Install the rotors. (Refer to 5 - BRAKES/HYDRAU-

LIC/MECHANICAL/ROTORS - INSTALLATION -
FRONT DISC BRAKE ROTOR)

21. Check and fill the front differential as necessary.

(Refer

to

LUBRICATION

&

MAINTENANCE/

FLUID CAPACITIES - SPECIFICATIONS)

22. Install the front skid plates. (Refer to 13 - FRAME

&

BUMPERS/FRAME/FRONT

SKID

PLATE

-

INSTALLATION)

23. Check and adjust front wheel alignment as neces-

sary. (Refer to 2 - SUSPENSION/WHEEL ALIGN-
MENT

-

STANDARD

PROCEDURE

-

COMPLETE)

CROSSMEMBER-REAR/TRANSMISSION

REMOVAL

1. Remove the skid plate. (Refer to 13 - FRAME &

BUMPERS/FRAME/SKID

PLATE-TRANSFER

CASE - REMOVAL)

2. Support the transmission with a suitable lifting

device.

3. Remove the four transmission mount bolts (1).

4. Remove the eight crossmember bolts (2) and

remove the crossmember.

INSTALLATION

1. Install the crossmember and install the eight cross-

member bolts (2).

2. Tighten the crossmember bolts to 54 N·m (40 ft.

lbs.).

3. Remove the lifting device.

4. Install the four transmission mount bolts (1) and

tighten to 54 N·m (40 ft. lbs.).

5. Install the skid plate. (Refer to 13 - FRAME &

BUMPERS/FRAME/SKID

PLATE-TRANSFER

CASE - INSTALLATION)

WK

FRAME & BUMPERS

13 - 33

HOOK-FRONT TOW

REMOVAL

1. Remove the nuts (2) and remove the tow hook (1).

Stud Plates

1. Remove the front fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT

FASCIA

-

REMOVAL)

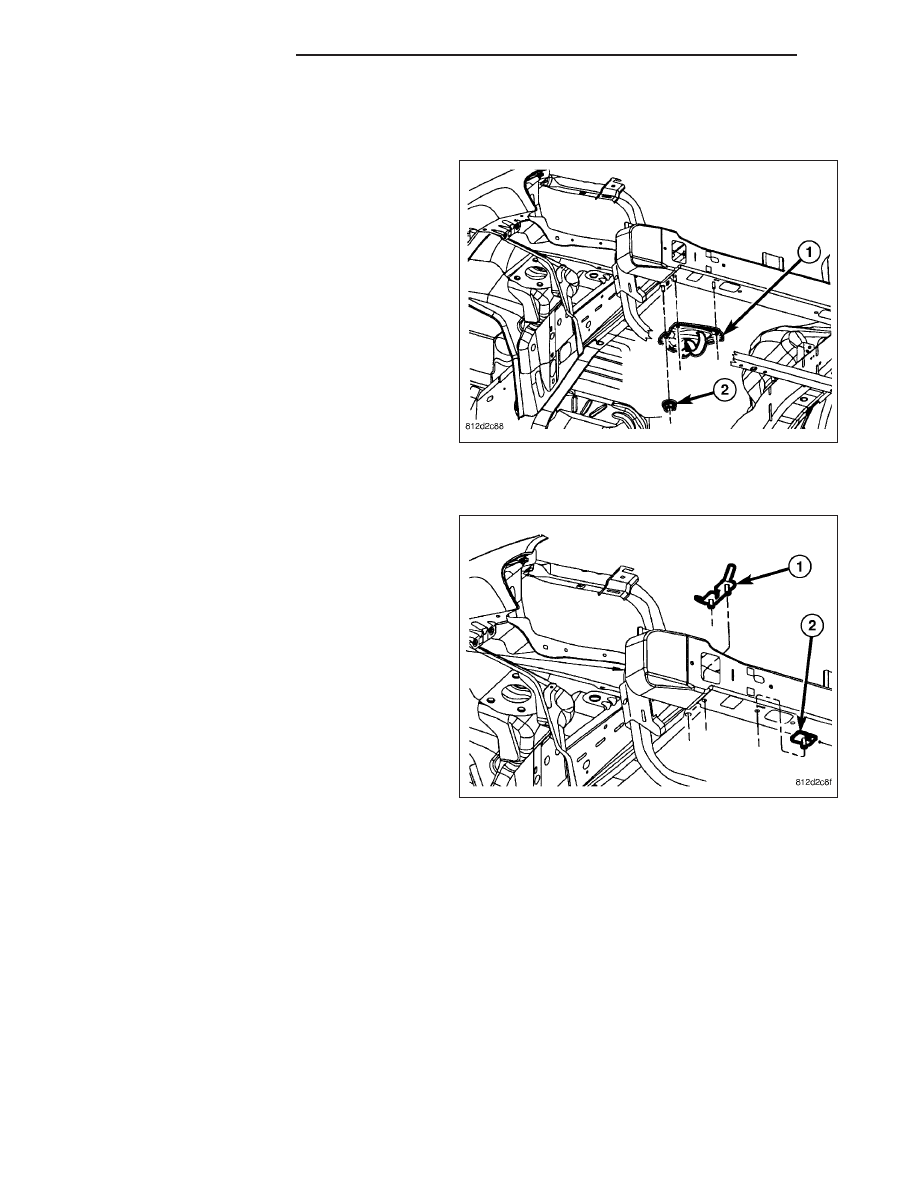

2. Release the clip fasteners and remove the stud

plates (1 & 2).

13 - 34

FRAME & BUMPERS

WK

INSTALLATION

Stud Plates

1. Install the stud plates (1 & 2) through the holes in

the front bumper beam.

1. Install the tow hook (1) and install the nuts (2).

2. Tighten the nuts to 68 N·m (50 ft. lbs.).

3. Install the front fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FRONT FASCIA - INSTAL-
LATION)
