11. Verify that the fuel filler tube grommet is in place

and lube the grommet to aid installation of the
filler tube.

12. Install the filler tube through the grommet.

13. Install the bolt (1) supporting the fuel filler tube (2)

and tighten to 14 N·m (10 ft. lbs.).

13 - 20

FRAME & BUMPERS

WK

14. Connect the fuel filler hose (3) to the fuel tank

and install the clamp (4).

15. Connect the fuel line (1).

16. Connect the vapor canister line (2).

17. Connect the trailer wiring electrical connector (1).

18. Position the left wire harness through the cradle

and secure the harness hangers.

WK

FRAME & BUMPERS

13 - 21

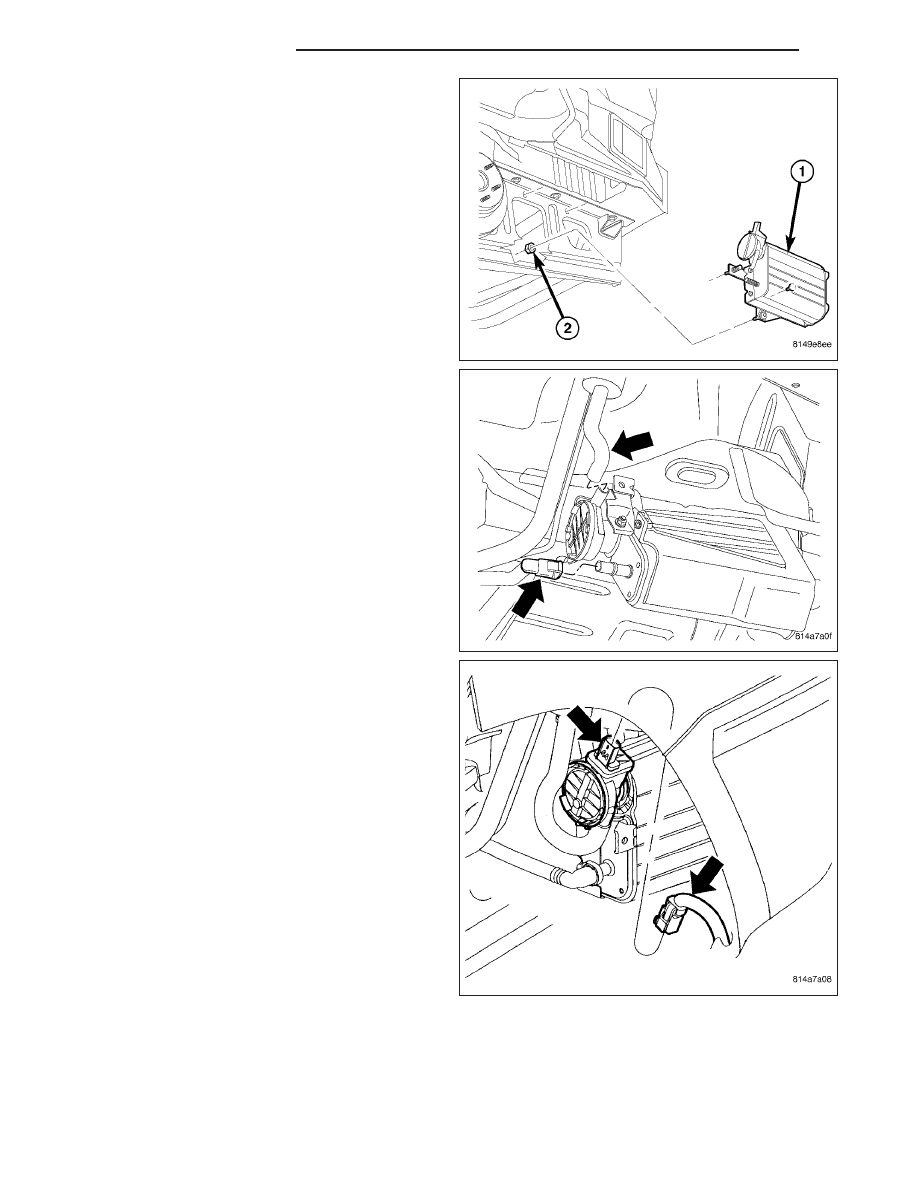

19. Install the vapor canister (1) and install the lower

canister nut (2).

20. Tighten the nuts to 24 N·m (17 ft. lbs.).

21. Connect the vapor canister hoses.

22. Connect the vapor canister electrical connector.

13 - 22

FRAME & BUMPERS

WK

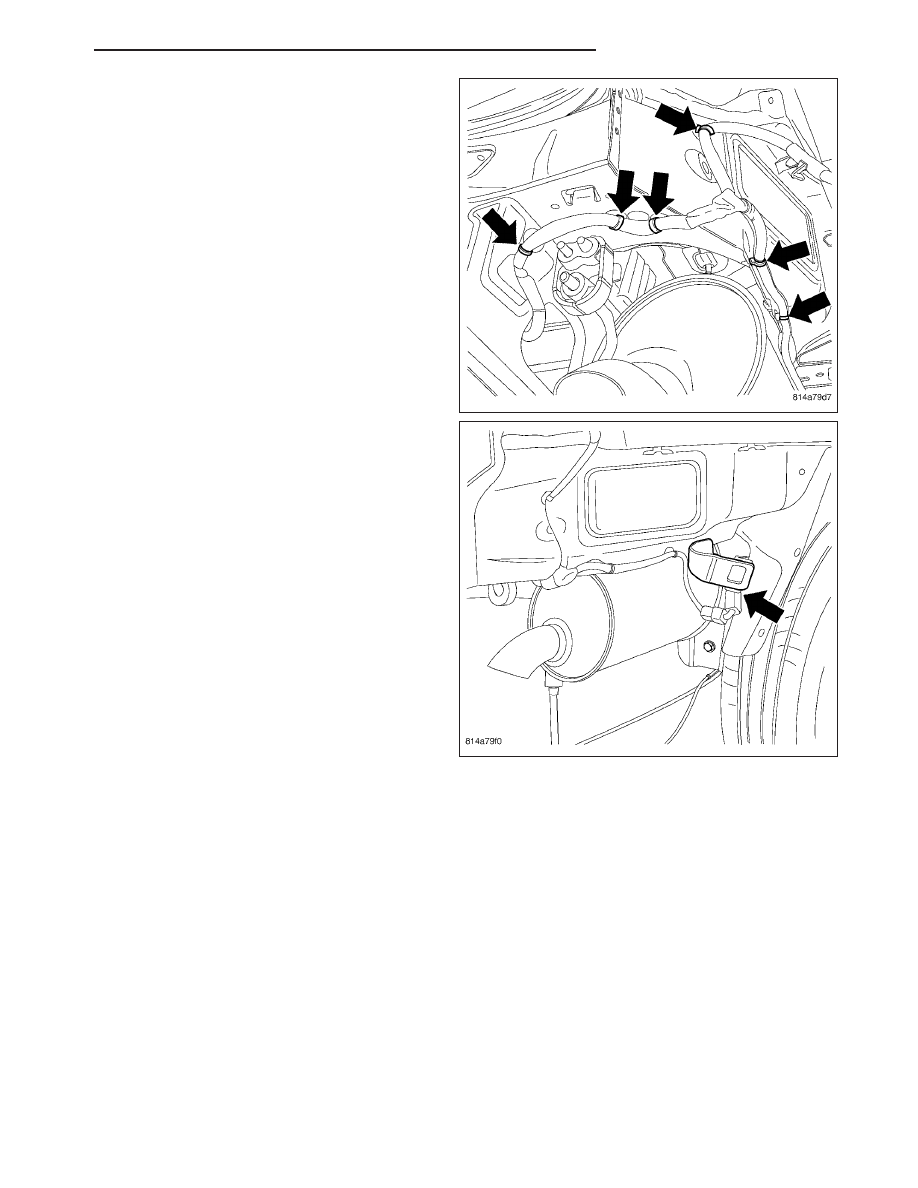

23. Position the right wire harness through the cradle

and secure the harness hangers.

24. Connect the tire pressure monitor sensor, if

equipped.

25. Install the tail lamps. (Refer to 8 - ELECTRICAL/

LAMPS/LIGHTING - EXTERIOR/TAIL LAMP -
INSTALLATION)

26. Install the fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FASCIA-REAR - INSTAL-
LATION)

27. Install the spare wheel.
