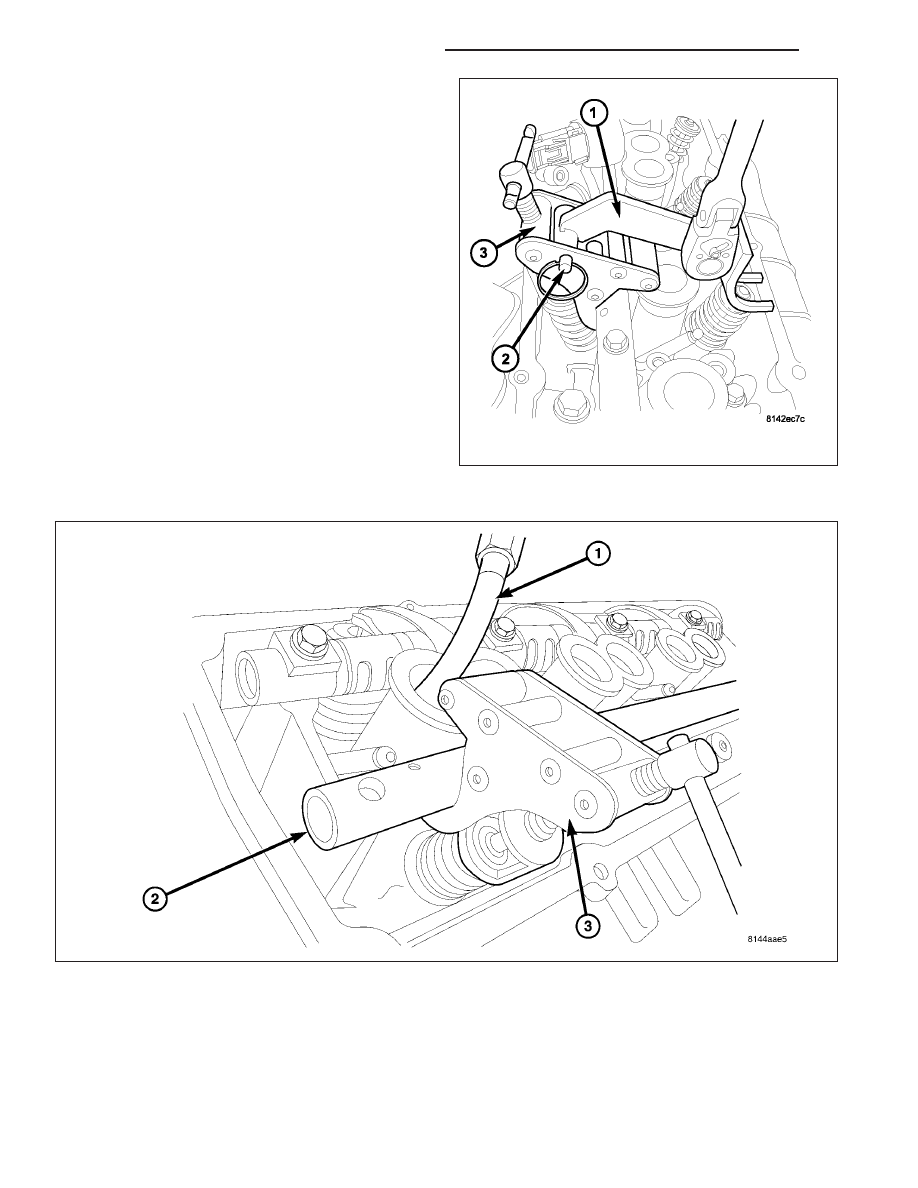

11. Install spring compressor (1,3,), special tool#

9065, and exhaust adapter arm (1) tool # 9065if
needed.

NOTE: All valve springs and seals are removed in
the same manner.

12. Insert air hose (1) into spark plug hole and charge cylinder with air.

NOTE: Tap the top of the valve spring retainer to loosen the spring retainers locks.

13. Compress valve spring with valve spring compessor (3) tool # 9065and remove valve retainer locks.

14. Release spring compressor (3) and remove valve spring.

NOTE: The valve springs are interchangeable between intake and exhaust.

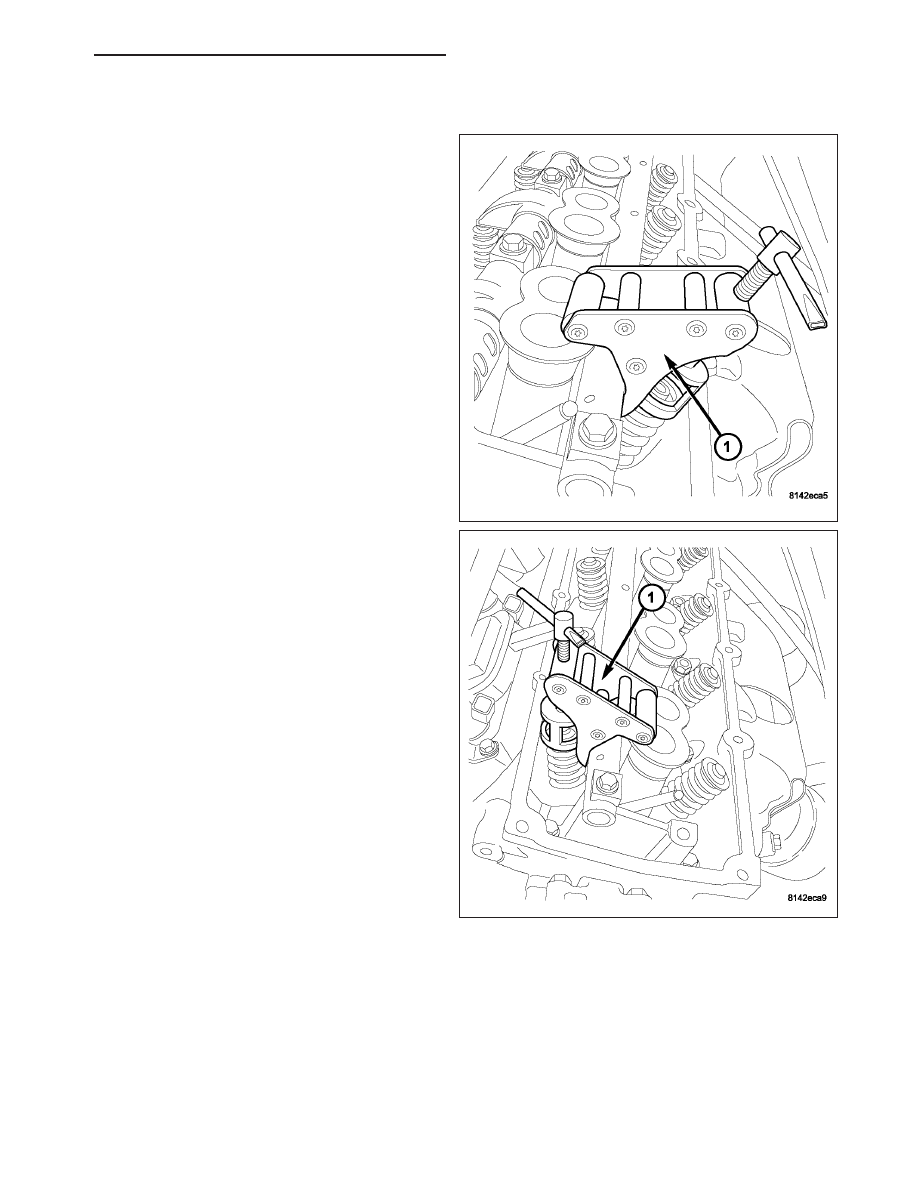

15. Remove valve seal.

9 - 1488

ENGINE - 5.7L SERVICE INFORMATION

WK

INSTALLATION

WK

ENGINE - 5.7L SERVICE INFORMATION

9 - 1489

1. Install valve seal.

2. Install valve spring.

3. Using special tool# 9065 (1,3,), compress valve

spring and install valve spring retainer and locks.

4. Release air charge in cylinder (1).

5. Remove spring compressor tool # 9065 (3).

CAUTION: Verify that the pushrods are fully seated into lifter and rocker arm. Recheck after rocker arm
shaft has been torqued to specification.

9 - 1490

ENGINE - 5.7L SERVICE INFORMATION

WK

6. Install rocker arm shaft and pushrods (Refer to 9 -

ENGINE/CYLINDER

HEAD/ROCKER

ARM

/

ADJUSTER ASSY - INSTALLATION).

7. Tighten the rocker shaft bolts to 22 N·m (195 in.

lbs.)

torque,

using

the

rocker

shaft

torque

sequence.

8. Remove special tool# 9070, pushrod retaining plate

(1), if used.
