INSTALLATION

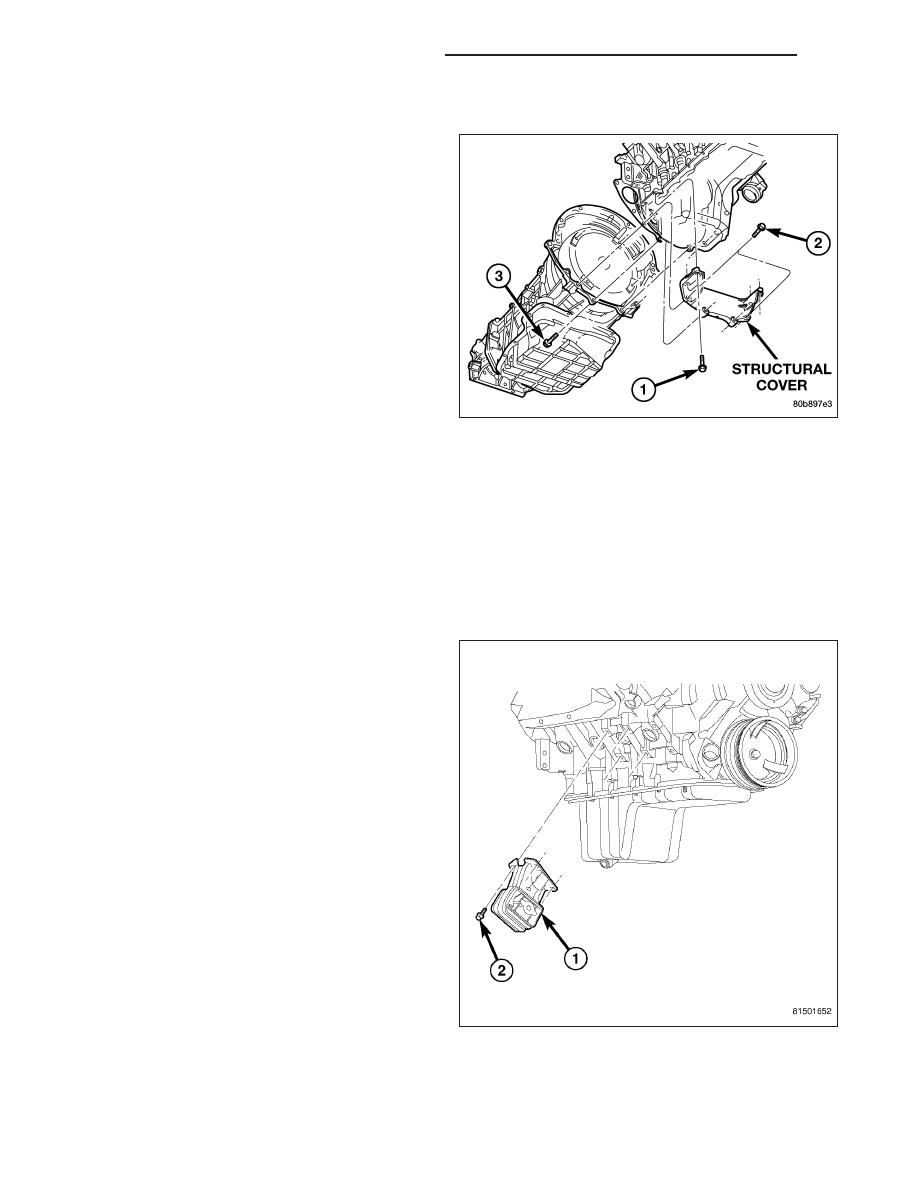

CAUTION: The structural cover must be installed
as described in the following steps. Failure to do
so will cause severe damage to the cover.

1. Position the structural cover in the vehicle.

2. Install all four bolts (1,2,3)retaining the cover-to-en-

gine. DO NOT tighten the bolts at this time.

3. Install the four cover-to-transmission bolts (1,2,3).

Do NOT tighten at this time.

CAUTION: The structural cover must be held
tightly against both the engine and the transmis-
sion bell housing during tightening sequence. Fail-
ure to do so may cause damage to the cover.

4. Starting with the two rear cover-to-engine bolts,

tighten bolts (1) to 54 N·m (40 ft. lbs.), then tighten bolts (2) and (3) to 54 N·m ( 40 ft. lbs.) in the sequence
shown.

5. Install the exhaust pipe on left hand exhaust manifold.

6. Tighten exhaust manifold-to-exhaust pipe retaining bolts to 20–26 N·m (15–20 ft. lbs.).

MOUNT-ENGINE FRONT

REMOVAL

1. Disconnect negative battery cable.

2. Raise vehicle.

3. Remove engine mount thru bolts.

4. Raise engine using suitable jack.

5. Remove engine mount bolts (2).

6. Remove mount (1) from engine.

9 - 1388

ENGINE - 4.7L SERVICE INFORMATION

WK

INSTALLATION

1. Install the engine mount (1).

2. Lower the engine.

3. Install the thru bolts and nuts

4. Lower vehicle.

5. Connect negative battery cable.

MOUNT-ENGINE REAR

REMOVAL

4X2

1. Raise the vehicle on a hoist.

2. Using a suitable jack, support transmission.

3. Remove the crossmember.

4. Remove the fasteners (1) from the transmission

mount to transmission.

5. Remove the mount (3).

6. Remove the transmission mount bracket (2), if

required.

WK

ENGINE - 4.7L SERVICE INFORMATION

9 - 1389

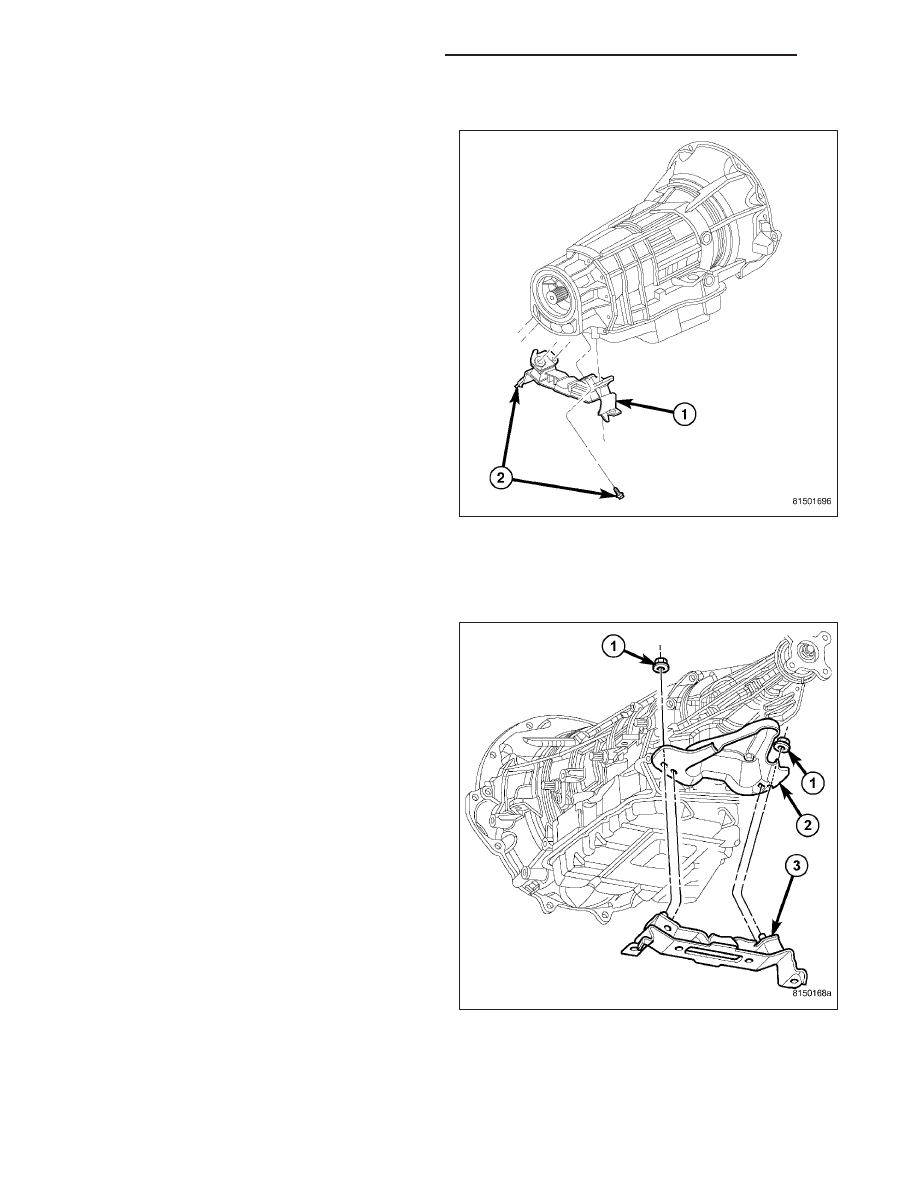

4X4

1. Raise the vehicle on a hoist.

2. Using a suitable jack, support transmission.

3. Remove the crossmember.

4. Remove the fasteners (2) from the transmission

mount (1) to transmission.

5. Remove the mount.

INSTALLATION

4X2

1. Install the transmission mount bracket (2), if

removed.

2. Position the transmission mount (3) on the trans-

mission mount bracket (2). Install the fasteners
(1)that

attach

the

transmission

mount

to

the

bracket.

3. Torque the bolts to N·m ( ft.lbs.) torque.

4. Install the crossmember.

9 - 1390

ENGINE - 4.7L SERVICE INFORMATION

WK

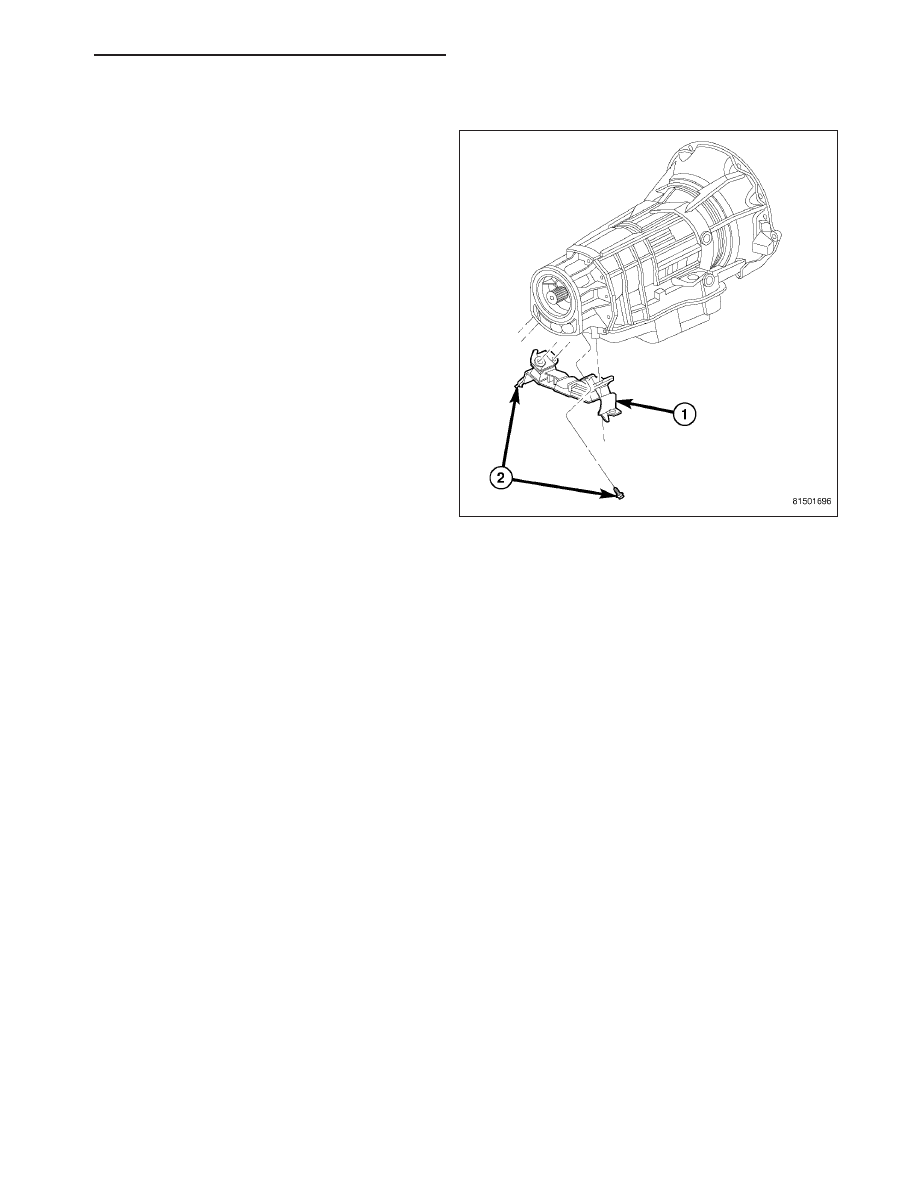

4X4

1. Position the transmission mount (1) on the trans-

mission. Install the bolts (2) that attach the trans-
mission mount to the transmission.

2. Torque the bolts to N·m ( ft.lbs.) torque.

3. Install the crossmember.

LUBRICATION

DESCRIPTION

The lubrication system is a full flow filtration pressure feed type.
