P1593-SPEED CONTROL SWITCH 1 STUCK (3.7L, 4.7L) (CONTINUED)

3.

SPEED CONTROL RESUME/ACCEL SWITCH

With the scan tool, monitor the Speed Control Switch voltage.

Disconnect the Speed Control Resume/Accel Switch harness connector.

Did the voltage change to above 4.8 volts?

Yes

>> Replace the Speed Control Resume/Accel Switch.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

SPEED CONTROL SWITCHES

Turn the ignition off.

Remove and disconnect the Speed Control Switches from the steering wheel per Service Information.

Measure the resistance across each Speed Control Switch.

Monitor the ohmmeter while pressing each function button on each switch.

The following resistance specs are taken between terminals (V372) S/C Switch No.2 Signal and (V397) S/C Switch
Return circuits of the Switch when holding the switch button in the following position.

Not pressing any switch - 20.5 kohms

On/Off - 8.87 kohms

Set - 0.825 kohms

Coast - 0.47 kohms

Cancel - 3.92 kohms

Resume/Accel - 1.87 kohms

The following resistance specs are taken between terminals (V371) S/C Switch No.1 Signal and (V397) S/C Switch
Return circuits of the Switch when holding the switch button in the following position

Not pressing any switch - 20.5 kohms

On/Off - 0.47 kohms

Set - 5.49 kohms

Coast - 2.94 kohms

Cancel - 1.24 kohms

Resume/Accel - 15.4 kohms

Does the function on the Speed Control Switches have the correct resistance value?

Yes

>> Go To 5

No

>> Replace the Speed Control Switch that had the incorrect resistance value.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 812

ENGINE ELECTRICAL DIAGNOSTICS

WK

P1593-SPEED CONTROL SWITCH 1 STUCK (3.7L, 4.7L) (CONTINUED)

5.

S/C SWITCH SIGNAL CIRCUIT SHORTED TO BATTERY VOLTAGE

Disconnect the C3 PCM harness connector.

Measure the voltage on the (V371/V71) S/C Switch Signal circuit at
both Speed Control harness connectors.

Is the voltage above 5.0 volts?

Yes

>> Repair the short to battery voltage in the (V371/V71) S/C

Switch Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

STEERING COLUMN CONTROL MODULE

Turn the ignition off.

Disconnect the C1 and C3 SCCM harness connectors per Service Information.

Measure the resistance of the (V371/V71) S/C Switch Signal circuit between the C1 and C3 SCCM connections.

Measure the resistance of the (V397/V937) Switch Return circuit between the C1 and C3 SCCM connections.

Is the resistance above 5.0 ohms?

Yes

>> Replace the SCCM per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 7

NOTE: Connect the Steering Column Control Module harness connectors per Service Information before
continuing.

WK

ENGINE ELECTRICAL DIAGNOSTICS

9 - 813

P1593-SPEED CONTROL SWITCH 1 STUCK (3.7L, 4.7L) (CONTINUED)

7.

S/C SWITCH SIGNAL CIRCUIT OPEN

NOTE: The measurement must be taken from both Speed Control
Switch harness connectors.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Special
Tool #8815 to perform diagnosis.
Measure the resistance of the (V371/V71) S/C Switch No.1 Signal cir-
cuits from both Speed Control harness connectors to the appropriate
terminals of special tool #8815.

Is the resistance below 5.0 ohms for each measurement?

Yes

>> Go To 8

No

>> Repair the excessive resistance in the (V371/V71) S/C

Switch No.1 Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

8.

(V397/V937) SWITCH RETURN CIRCUIT OPEN

NOTE: The measurement must be taken from both Speed Control
Switch harness connectors.
Measure the resistance of the (V397/V937) Switch Return circuit from
both Speed Control harness connector to the appropriate terminal of
special tool #8815.

Is the resistance below 5.0 ohms for both measurements?

Yes

>> Go To 9

No

>> Repair the excessive resistance in the (V397/V937) Switch

Return circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

9 - 814

ENGINE ELECTRICAL DIAGNOSTICS

WK

P1593-SPEED CONTROL SWITCH 1 STUCK (3.7L, 4.7L) (CONTINUED)

9.

S/C SWITCH NO.1 SIGNAL CIRCUIT SHORTED TO THE (V397/V937) SWITCH RETURN CIRCUIT

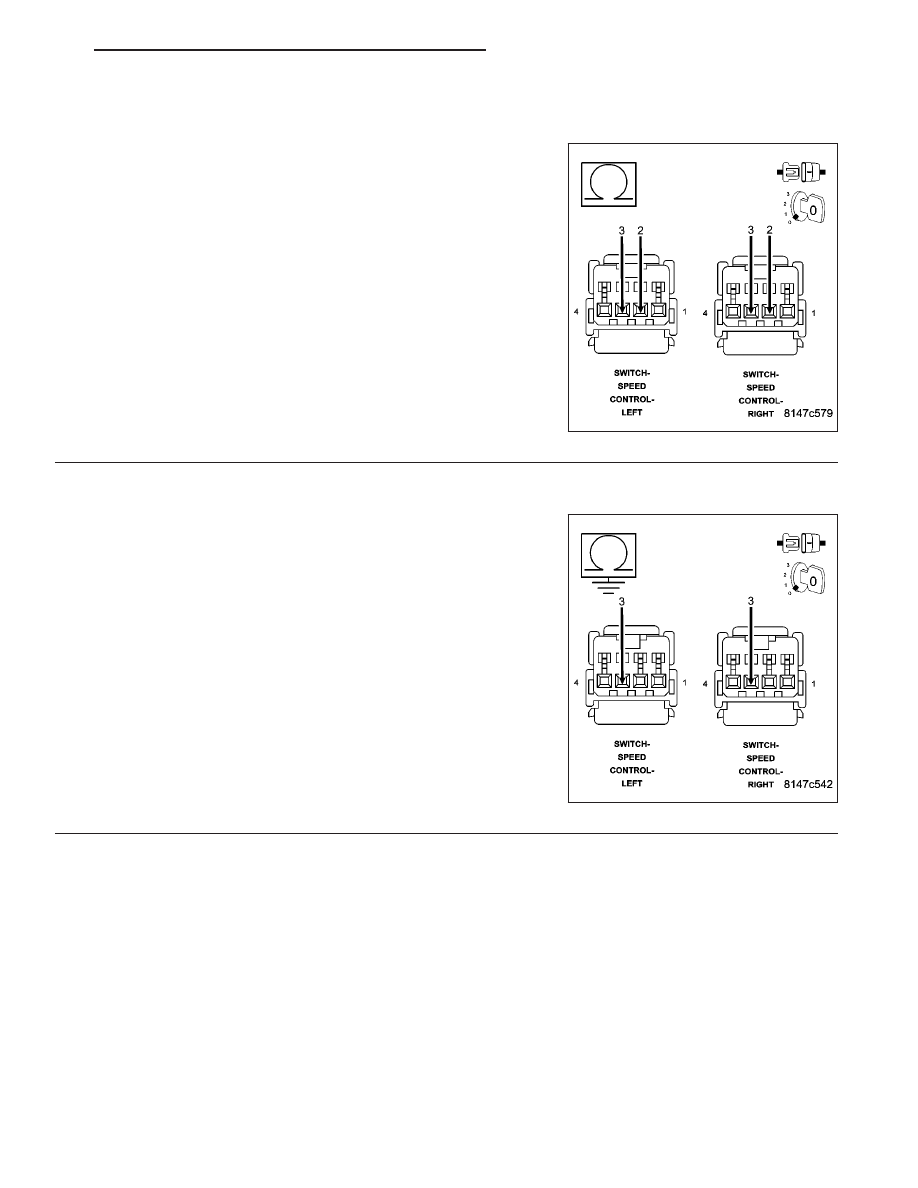

Measure the resistance between the (V397/V937) Switch Return cir-
cuits and the (V371/V71)S/C Switch No.1 Signal circuits in the S/C
Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the short between the (V397/V937) Switch Return

circuit and the (V371/V71) S/C Switch No.1 Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 10

10.

(V371), (V71) S/C SWITCH NO.1 SIGNAL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (V371/V71) S/C
Switch No.1 Signal circuit at both Switch harness connectors.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (V371/V71) S/C Switch

No.1 Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 11
