10. Install the threaded adjuster locks and tighten the lock screws to 10 N·m (90 in. lbs.).

11. After the proper backlash is achieved, perform the Gear Contact procedure.

GEAR CONTACT PATTERN

1. Wipe clean each tooth of the ring gear.

2. Apply gear marking compound to all of the ring

gear teeth.

3. Verify bearing cap bolts are torque specification.

4. Apply parking brakes lightly to create at 14 N·m (10

ft. lbs.) pinion rotating torque.

5. Rotate the pinion/pinion yoke 4 full revolutions in

each directions.

6. Read gear tooth contact pattern.

Gear contact pattern is correct. Backlash and pinion
depth is correct.

Ring gear is too far away from the pinion gear, coast
side toe (1) drive side heel (2). Decrease backlash by
moving ring closer to the pinion gear using the
adjusters.

Ring gear is too close to the pinion gear, drive side
toe (1) coast side heel (2). Increase backlash by mov-
ing ring away from the pinion gear using the adjusters.

3 - 178

REAR AXLE - C213R

WK

Ring gear is too far away from the pinion gear, drive
side heel (1) coast side heel (2). Decrease backlash
by moving ring gear closer to the pinion gear using
the adjusters.

Ring gear is too close to the pinion gear, drive side
toe (1) coast side toe (2). Increase backlash by mov-
ing ring gear away from the pinion gear using the
adjusters.

Pinion gear is set too low. Increase pinion gear height,
by increasing pinion depth shim thickness.

Pinion gear is set too high. Decrease pinion height by
decreasing the pinion depth shim thickness.

WK

REAR AXLE - C213R

3 - 179

SPECIFICATIONS

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.21, 3.55, 3.73

Differential Case Flange Runout

0.076 mm (0.003 in.)

Differential Case Clearance

0.12 mm (0.005 in.)

Ring Gear Diameter

209.5 mm (8.25 in.)

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Ring Gear Runout

0.12 mm (0.005 in.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

1.7-4 N·m (15-35 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Differential Cover Bolts

41

30

-

Bearing Cap Bolts

136

100

-

Ring Gear Bolts

102

75

-

Pinion Nut Minimum

285

210

-

Adjuster Lock Screw

11

8

-

Pinion Shaft Lock Screw

26

19

-

Axle Flange Nuts

119

88

-

3 - 180

REAR AXLE - C213R

WK

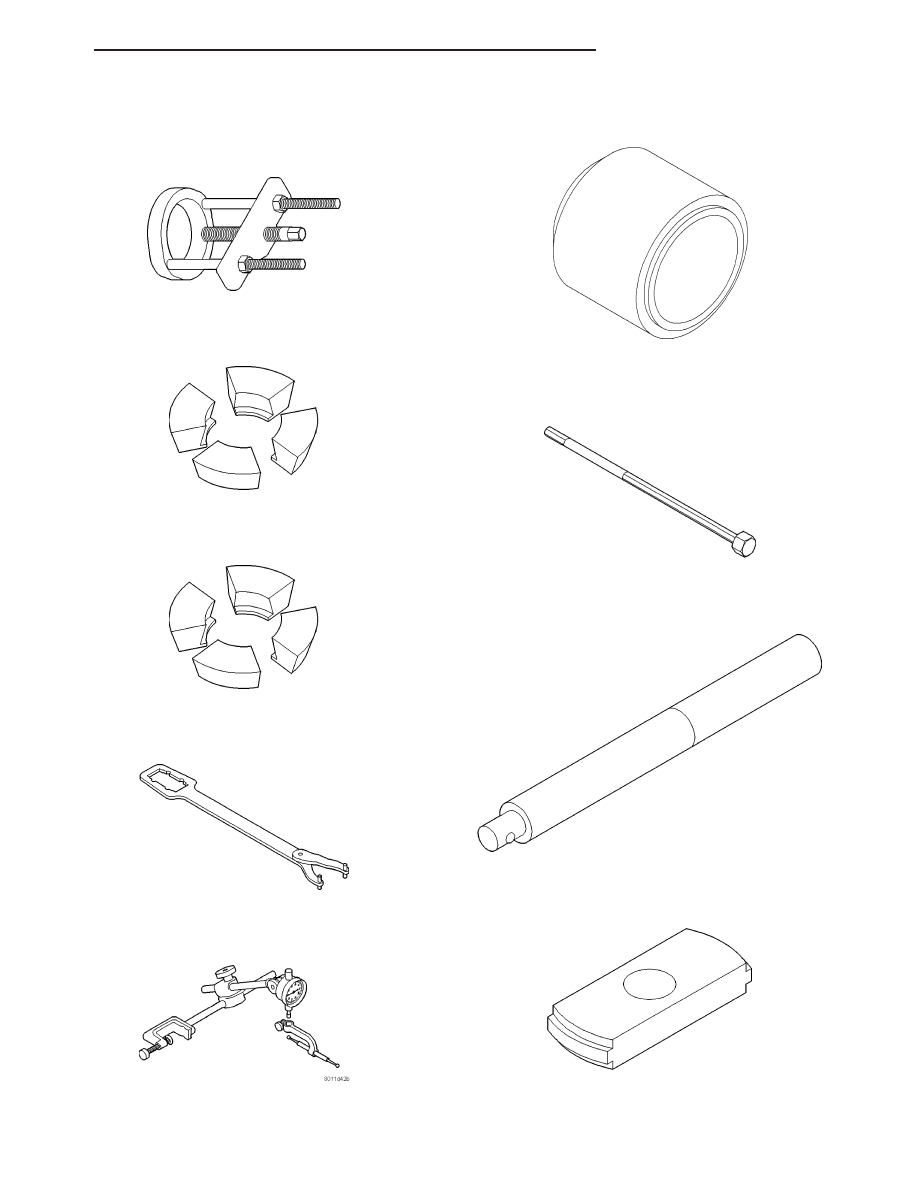

SPECIAL TOOLS

PULLER/PRESS C-293-PA

ADAPTERS C-293-47

ADAPTERS C-293-48

FLANGE WRENCH C-3281

DIAL INDICATOR C-3339

SEAL INSTALLER C-3972A

ADJUSTMENT WRENCH C-4164

HANDLE C-4171

REMOVER C-4307
