(17) Install the low/reverse clutch assembly (Fig.

29). Make sure that the oil feed hole points toward
the valve body area and that the bleed orifice is
aligned with the notch in the rear of the transmis-
sion case.

(18) Install the snap-ring to hold the low/reverse

clutch retainer into the transmission case (Fig. 29).
The snap-ring is tapered and must be installed with
the tapered side forward. Once installed, verify that
the snap-ring is fully seated in the snap-ring groove.

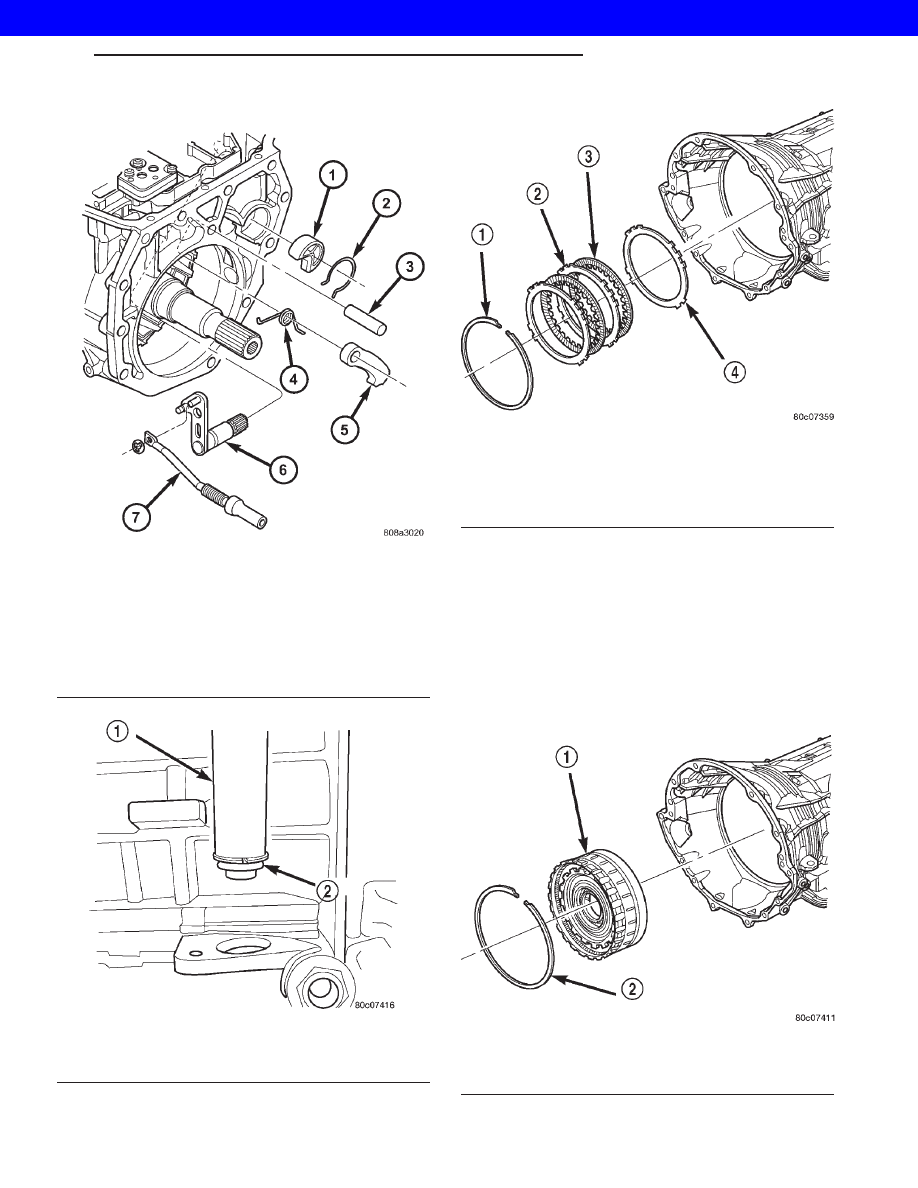

Fig. 26 Manual Shaft/Park Lock Components

1 - GUIDE
2 - SNAP-RING
3 - SHAFT
4 - SPRING
5 - PARK PAWL
6 - MANUAL SHAFT/LEVER
7 - PARK ROD

Fig. 27 Install Dipstick Tube Seal Using Tool 8254

1 - TOOL 8254
2 - SEAL

Fig. 28 Install 2C Clutch Pack

1 - SNAP-RING
2 - PLATE
3 - DISC
4 - REACTION PLATE

Fig. 29 Install Low/Reverse Clutch Retainer

1 - LOW/REVERSE OVERRUNNING CLUTCH ASSEMBLY
2 - SNAP-RING

WG

AUTOMATIC-545RFE

21s - 219

AUTOMATIC-545RFE (Continued)

2001 JEEP GRAND CHEROKEE

(19) Air check the low/reverse clutch and verify

correct overrunning clutch operation.

(20) Install the number 12 bearing over the output

shaft of the rear planetary gear set and onto the low/
reverse clutch assembly. The flat side of the bearing
goes toward the clutch assembly.

(21) Install the reverse/input planetary assembly

through the low/reverse clutch assembly (Fig. 30).

(22) Install the park sprag onto the output shaft

(Fig. 31).

(23) Install the snap-ring to hold the park sprag

onto the output shaft (Fig. 32).

(24) Install the 2C reaction plate into the trans-

mission case (Fig. 33). The reaction plate is direc-
tional. The plate must be installed with the flat side
toward the front of the transmission.

(25) Install the 2C clutch pack into the transmis-

sion case (Fig. 33).

(26) Install the number 8 bearing inside the reac-

tion carrier with the round side against the plane-
tary carrier.

Fig. 30 Install Input/Reverse Planetary Assembly

1 - INPUT/REVERSE PLANETARY ASSEMBLY
2 - BEARING NUMBER 9
3 - BEARING NUMBER 12

Fig. 31 Install Park Sprag Gear

1 - PARK SPRAG GEAR

Fig. 32 Install Park Sprag Snap-Ring

1 - SNAP-RING

21s - 220

AUTOMATIC-545RFE

WG

AUTOMATIC-545RFE (Continued)

2001 JEEP GRAND CHEROKEE

(27) Install the reaction planetary gear set and the

number 9 bearing, with the flat side toward the reac-
tion planetary, into the transmission case (Fig. 34).

(28) Install the flat 2C clutch snap-ring into the

transmission case (Fig. 33).

(29) Install the reaction sun gear into the reaction

planetary gear set. Make sure the small shoulder is
facing the front of the transmission (Fig. 34).

(30) Install the number 7 bearing onto the reaction

sun gear with the flat side against the sun gear (Fig.
34).

(31) Install the output shaft selective thrust plate

onto the reaction annulus with the oil grooves facing
the annulus gear and the tabs and notches aligned as
shown in (Fig. 35).

(32) Install the number 6 bearing against the out-

put shaft selective thrust plate with the flat side
against the thrust plate (Fig. 34).

(33) Install the reaction annulus into the reaction

planetary gear set (Fig. 34).

(34) Install the 4C retainer/bulkhead into the

transmission case. Make sure that the oil feed holes
are pointing toward the valve body area. Rotate the
reaction annulus during the installation of the 4C
retainer/bulkhead to ease installation.

(35) Install

the

4C

retainer/bulkhead

tapered

snap-ring into the transmission case (Fig. 36). Make
sure that the open ends of the snap-ring are located
in the case opening toward the valve body area.

(36) Air check the 2C and 4C clutch operation.
(37) Using Alignment Plate 8261, Adapter 8266-17

from End-Play Tool Set 8266 and Dial Indicator
C-3339, measure and record the output shaft end-
play (Fig. 37). The correct output shaft end-play is
0.22-0.55 mm (0.009-0.021 in.). Adjust as necessary.
Install the chosen output shaft selective thrust plate
and re-measure end-play to verify selection.

(38) Apply a bead of RTV silicone and install the

extension/adapter housing onto the transmission
case.

(39) Install and torque the bolts to hold the exten-

sion/adapter housing onto the transmission case. The
correct torque is 54 N·m (40 ft.lbs.).

(40) Install the number 5 bearing and selective

thrust plate onto the 4C retainer/bulkhead (Fig. 38).

Fig. 33 Install 2C Clutch Pack

1 - SNAP-RING
2 - PLATE
3 - DISC
4 - REACTION PLATE

WG

AUTOMATIC-545RFE

21s - 221

AUTOMATIC-545RFE (Continued)

2001 JEEP GRAND CHEROKEE

Fig. 34 Install Reaction Annulus and Carrier

1 - BEARING NUMBER 8

5 - BEARING NUMBER 7

2 - BEARING NUMBER 9

6 - THRUST PLATE

3 - REACTION PLANETARY CARRIER

7 - BEARING NUMBER 6

4 - REACTION SUN GEAR

8 - REACTION ANNULUS
