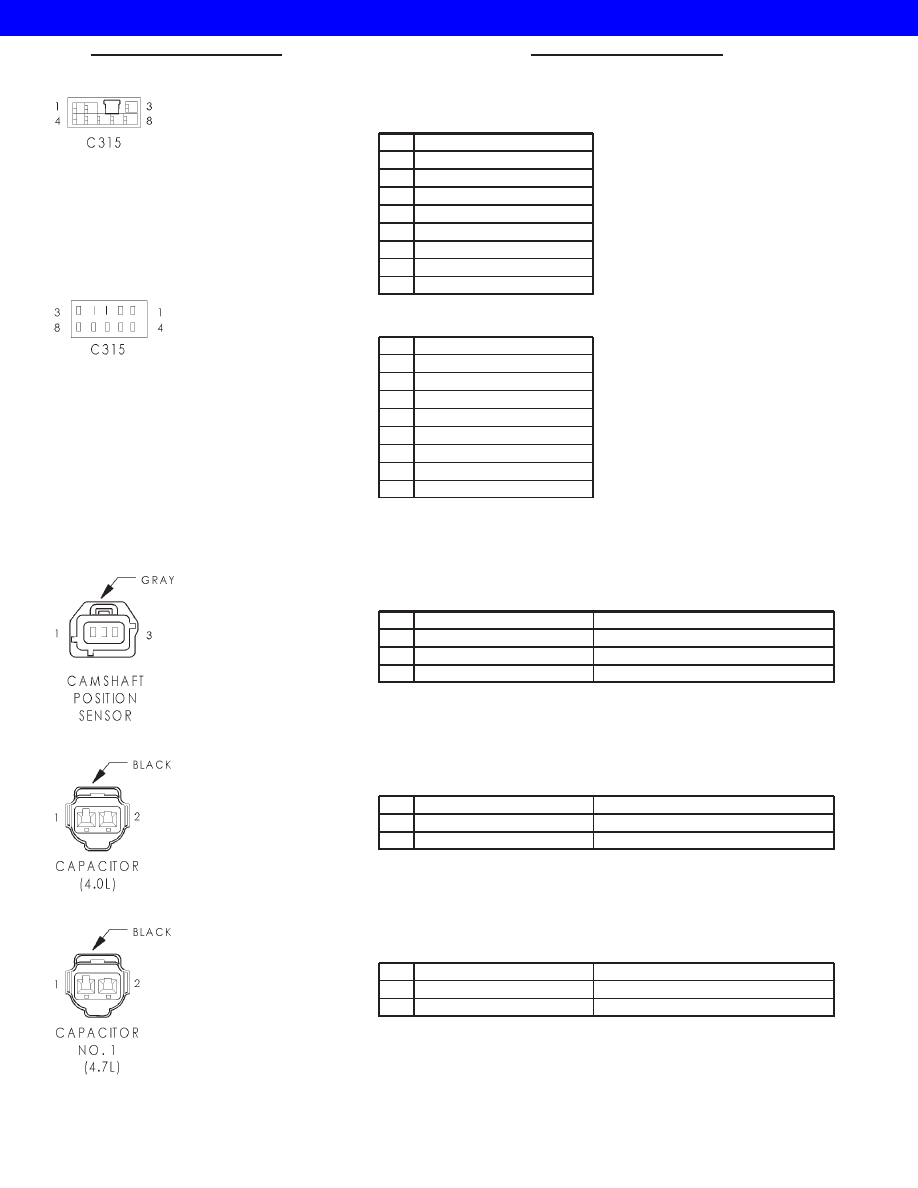

C315 - (OVERHEAD SIDE)

CAV

CIRCUIT

1

Q30 16TN

2

-

3

Q43 20VT

4

Q41 20WT

5

-

6

-

7

Z1 16BK

8

-

C315 - (SUN ROOF MODULE SIDE)

CAV

CIRCUIT

1

Q30 16DB

2

-

3

Q43 20VT

4

Q41 20WT

5

-

6

-

7

Z1 16BK

8

-

CAMSHAFT POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

3

K7 20OR

5V SUPPLY

CAPACITOR (4.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

-

-

CAPACITOR NO. 1 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 49

2001 JEEP GRAND CHEROKEE

CAPACITOR NO. 2 (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

-

-

CARGO LAMP - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

G73 20LG/OR

LIFTGATE COURTESY DISABLE

3

M2 20YL/DG

COURTESY LAMP DRIVER

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WaT/TN

BRAKE LAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

CIGAR LIGHTER - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 18RD

FUSED CIGAR LIGHTER RELAY OUTPUT

2

-

-

3

Z1 18BK

GROUND

CLOCKSPRING C1 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X4 20GY/OR

HORN RELAY CONTROL

3

X20 20RD/YL

RADIO CONTROL MUX

4

X10 20RD/BK

RADIO CONTROL MUX RETURN

5

K4 20BK/LB

SENSOR GROUND

6

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 18DG/LB

DRIVER AIRBAG LINE 2

2

R43 18BK/LB

DRIVER AIRBAG LINE 1

8Wa - 80 - 50

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

CLOCKSPRING C3 - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X4 20GY/OR (RHD)

HORN RELAY CONTROL

2

X4 22GY/OR (LHD)

HORN RELAY CONTROL

3

X20 20RD/YL

RADIO CONTROL MUX

4

X10 20RD/BK

RADIO CONTROL MUX RETURN

5

K4 20BK/LB

SENSOR GROUND

6

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

COIL ON PLUG NO. 1 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K91 14TN/RD

COIL DRIVER NO. 1

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 2 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K92 14TN/PK

COIL DRIVER NO. 2

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 3 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K93 14TN/OR

COIL DRIVER NO. 3

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 4 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K94 14TN/LG

COIL DRIVER NO. 4

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 51

2001 JEEP GRAND CHEROKEE

COIL ON PLUG NO. 5 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K95 14TN/DG

COIL DRIVER NO. 5

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 6 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K96 14TN/LB

COIL DRIVER NO. 6

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 7 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 14BR

COIL DRIVER NO. 7

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL ON PLUG NO. 8 (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 14LB/RD

COIL DRIVER NO. 8

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

COIL RAIL (4.0L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K91 16TN/RD

COIL DRIVER NO. 1

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K92 16TN/PK

COIL DRIVER NO. 2

4

K93 16TN/OR

COIL DRIVER NO. 3

8Wa - 80 - 52

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
