2001 JEEP GRAND CHEROKEE

2001 JEEP GRAND CHEROKEE

8Wa-15 GROUND DISTRIBUTION

Component

Page

A/C Compressor Clutch . . . . . . . . . . . . . . . . . 8Wa-15-3
A/C Low Pressure Switch . . . . . . . . . . . . 8Wa-15-5, 8, 10
Airbag Control Module . . . . . . . . . . . . . . . . . 8Wa-15-15
Ash Receiver Lamp . . . . . . . . . . . . . . . . . . . 8Wa-15-13
Automatic Day/Night Mirror . . . . . . . . . . . . . 8Wa-15-18
Automatic Zone Control Module . . . . . . . . . . . 8Wa-15-14

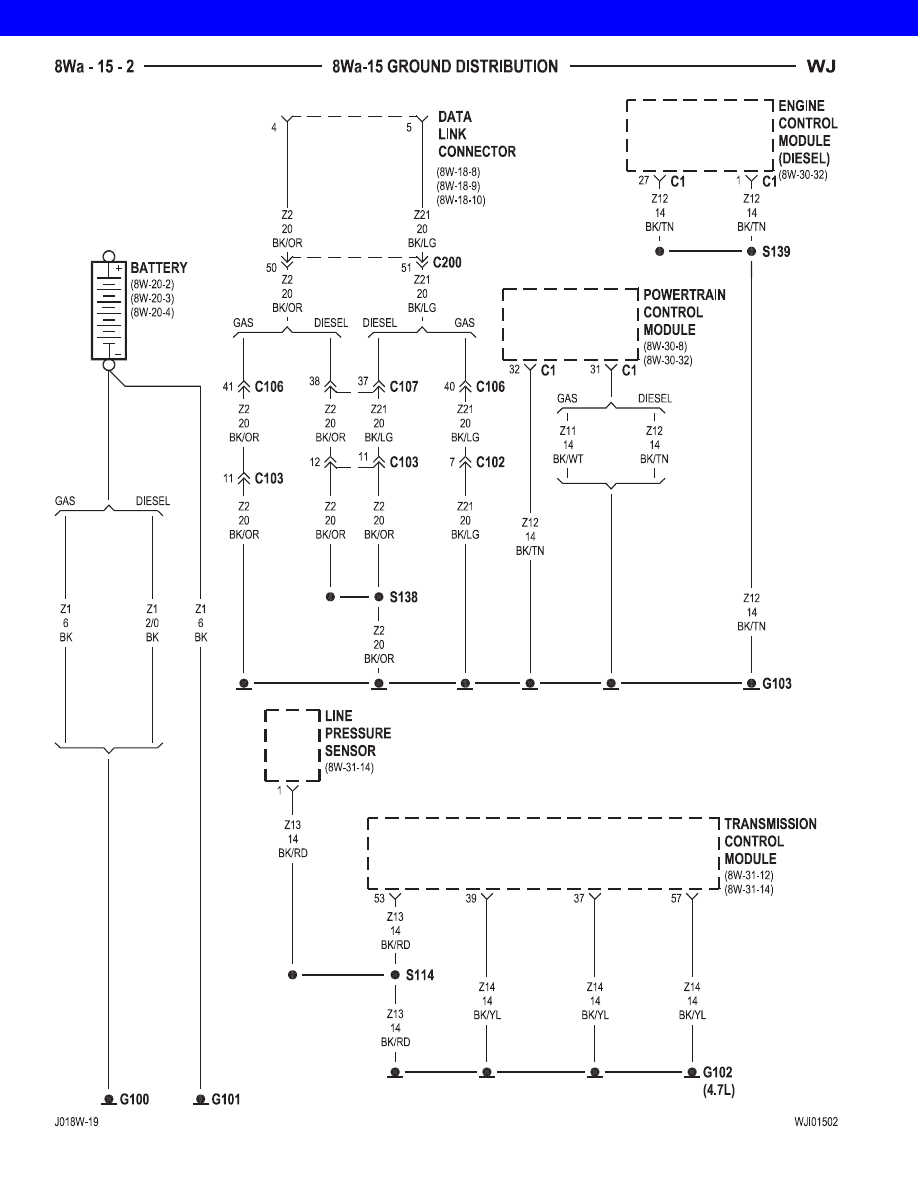

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
Blower Motor Controller . . . . . . . . . . . . . . . . 8Wa-15-14
Body Control Module . . . . . . . . . . . . . 8Wa-15-11, 12, 14
Brake Lamp Switch . . . . . . . . . . . . . . . . 8Wa-15-16, 21
Center High Mounted Stop Lamp . . . . . . . . . 8Wa-15-19
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-13
Cigar Lighter Relay . . . . . . . . . . . . . . . . . . . 8Wa-15-11
Controller Antilock Brake . . . . . . . . . . . . . . . 8Wa-15-11
Coolant Level Sensor . . . . . . . . . . . . . . . 8Wa-15-8, 9, 10
Data Link Connector . . . . . . . . . . . . . . . . . . . 8Wa-15-2
Driver Cylinder Lock Switch . . . . . . . . . . . . . 8Wa-15-15
Driver Door Power Lock Motor/Ajar Switch . . . 8Wa-15-15
Driver Door Module . . . . . . . . . . . . . . . . . . . 8Wa-15-15
Driver Heated Seat Switch . . . . . . . . . . . . . . 8Wa-15-13
Driver Lumbar Switch . . . . . . . . . . . . . . . 8Wa-15-17, 20
Driver Power Seat Switch . . . . . . . . . . . . 8Wa-15-17, 20
Driver Rear Power Window Switch . . . . . . 8Wa-15-17, 20
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-10
Electric Brake . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-16
Electronic Speed Control Servo . . . . . . . . 8Wa-15-6, 8, 9
Engine Control Module . . . . . . . . . . . . . . . . . 8Wa-15-2
Front Power Outlet . . . . . . . . . . . . . . . . . . . 8Wa-15-13
Front Washer Pump . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
Front Wiper Motor . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
Fuel Heater . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-3
Fuel Heater Relay . . . . . . . . . . . . . . . . . . . . . 8Wa-15-6
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . 8Wa-15-18
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-2
G104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-3
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-3
G106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
G107 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-11
G108 . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-8, 9, 10
G200 . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-12, 13, 14
G201 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15
G300 . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15, 16, 17
G301 . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-18, 20, 21
Headlamp Leveling Switch . . . . . . . . . . . . . . 8Wa-15-14
Hood Ajar Switch . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
Horn No. 1 . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-8, 9, 10
Horn No. 2 . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-8, 9, 10
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-14
Instrument Cluster . . . . . . . . . . . . . . . . . 8Wa-15-12, 13
Junction Block . . . . . . . . . . . . . . . . . . . . 8Wa-15-11, 12
Left Fog Lamp . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
Left Front Park Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-4
Left Front Park/Turn Signal Lamp . . . . . . . . . 8Wa-15-4
Left Front Turn Signal Lamp . . . . . . . . . . . . . 8Wa-15-4
Left Headlamp Leveling Motor . . . . . . . . . . . . 8Wa-15-4
Left High Beam Headlamp . . . . . . . . . . . . . . . 8Wa-15-4
Left Liftgate Ajar Switch . . . . . . . . . . . . . . . 8Wa-15-19
Left Low Beam Headlamp . . . . . . . . . . . . . . . 8Wa-15-4
Left Multi- Function Switch . . . . . . . . . . . . . 8Wa-15-14
Left Rear Door Power Lock Motor/Ajar

Switch . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-20, 21

Component

Page

Left Rear Lamp Assembly . . . . . . . . . . . . . . . 8Wa-15-18
Left Side Repeater Lamp . . . . . . . . . . . . . . 8Wa-15-5, 6
License Lamp No. 1 . . . . . . . . . . . . . . . . . . . 8Wa-15-19
License Lamp No. 2 . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Liftgate Flip-Up Ajar Switch . . . . . . . . . . . . . 8Wa-15-19
Liftgate Flip-Up Release Solenoid . . . . . . . . . 8Wa-15-19
Line Pressure Sensor . . . . . . . . . . . . . . . . . . . 8Wa-15-2
Low Beam/Daytime Running Lamp Relay . . . . 8Wa-15-11
Manual Temperature Control . . . . . . . . . . 8Wa-15-12, 14
Overdrive Switch . . . . . . . . . . . . . . . . . . 8Wa-15-13, 14
Oxygen Sensor 1/2 Downstream . . . . . . . . . . . 8Wa-15-3
Oxygen Sensor 2/2 Downstream . . . . . . . . . . . 8Wa-15-3
Park Lamp Relay . . . . . . . . . . . . . . . . . . . . . 8Wa-15-11
Passenger Door Power Lock Motor/Ajar

Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15

Passenger Door Module . . . . . . . . . . . . . . . . 8Wa-15-15
Passenger Heated Seat Switch . . . . . . . . . . . 8Wa-15-13
Passenger Lumbar Switch . . . . . . . . . . . . 8Wa-15-16, 21
Passenger Power Seat Switch . . . . . . . . . . 8Wa-15-16, 21
Passenger Rear Power Window Switch . . . 8Wa-15-15, 21
Power Amplifier . . . . . . . . . . . . . . . . . . . 8Wa-15-16, 17
Power Connector . . . . . . . . . . . . . . . . . . 8Wa-15-13, 14
Powertrain Control Module . . . . . . . . . . . . . . . 8Wa-15-2
Radiator Fan Motor . . . . . . . . . . . . . . . . 8Wa-15-6, 8, 9
Radiator Fan Relay . . . . . . . . . . . . . . . . . 8Wa-15-6, 8, 9
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-16, 17
Rear Power Outlet . . . . . . . . . . . . . . . . . 8Wa-15-16, 17
Rear Washer Pump . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
Rear Window Defogger . . . . . . . . . . . . . . . . . 8Wa-15-19
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . 8Wa-15-19
Remote Keyless Module . . . . . . . . . . . . . . . . 8Wa-15-15
Right Fog Lamp . . . . . . . . . . . . . . . . . . 8Wa-15-8, 9, 10
Right Front Park Lamp . . . . . . . . . . . . . . . . . 8Wa-15-7
Right Front Park/Turn Signal Lamp . . . . . . . . 8Wa-15-7
Right Front Turn Signal Lamp . . . . . . . . . . . . 8Wa-15-7
Right Headlamp Leveling Motor . . . . . . . . . . . 8Wa-15-7
Right High Beam Headlamp . . . . . . . . . . . . . . 8Wa-15-7
Right Liftgate Ajar Switch . . . . . . . . . . . . . . 8Wa-15-19
Right Low Beam Headlamp . . . . . . . . . . . . . . 8Wa-15-7
Right Rear Door Power Lock Motor/Ajar

Switch . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-15, 17

Right Rear Lamp Assembly . . . . . . . . . . . 8Wa-15-16, 17
Right Side Repeater Lamp . . . . . . . . . . . 8Wa-15-8, 9, 10
Seat Belt Switch . . . . . . . . . . . . . . . . . . . 8Wa-15-17, 20
Seat Module . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-17, 20
Sentry Key Immobilizer Module . . . . . . . . . . . 8Wa-15-12
Sunroof Control Module . . . . . . . . . . . . . . . . 8Wa-15-18
Sunroof Motor . . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-18
Sunroof Switch . . . . . . . . . . . . . . . . . . . . . . 8Wa-15-18
Temperature Valve Actuator . . . . . . . . . . . . . 8Wa-15-12
Trailer Tow Brake Lamp Relay . . . . . . . . . . . 8Wa-15-18
Trailer Tow Connector . . . . . . . . . . . . . . . . . 8Wa-15-18
Trailer Tow Left Turn Relay . . . . . . . . . . . . . 8Wa-15-18
Trailer Tow Right Turn Relay . . . . . . . . . . . . 8Wa-15-18
Transfer Case Switch . . . . . . . . . . . . . . . . . . . 8Wa-15-3
Transmission Control Module . . . . . . . . . . . . . 8Wa-15-2
Transmission Control Relay . . . . . . . . . . . . . 8Wa-15-8, 9
Transmission Range Indicator Illumination . . . 8Wa-15-14
Underhood Lamp . . . . . . . . . . . . . . . . . . . . 8Wa-15-5, 6
United Kingdom Security System Module . . . . 8Wa-15-14
Vehicle Information Center . . . . . . . . . . . 8Wa-15-20, 21
Washer Fluid Level Switch . . . . . . . . . . . . . 8Wa-15-5, 6
Wiper High/Low Relay . . . . . . . . . . . . . . 8Wa-15-6, 8, 9

WJ

8Wa-15 GROUND DISTRIBUTION

8Wa - 15 - 1
